机械制图试卷及答案

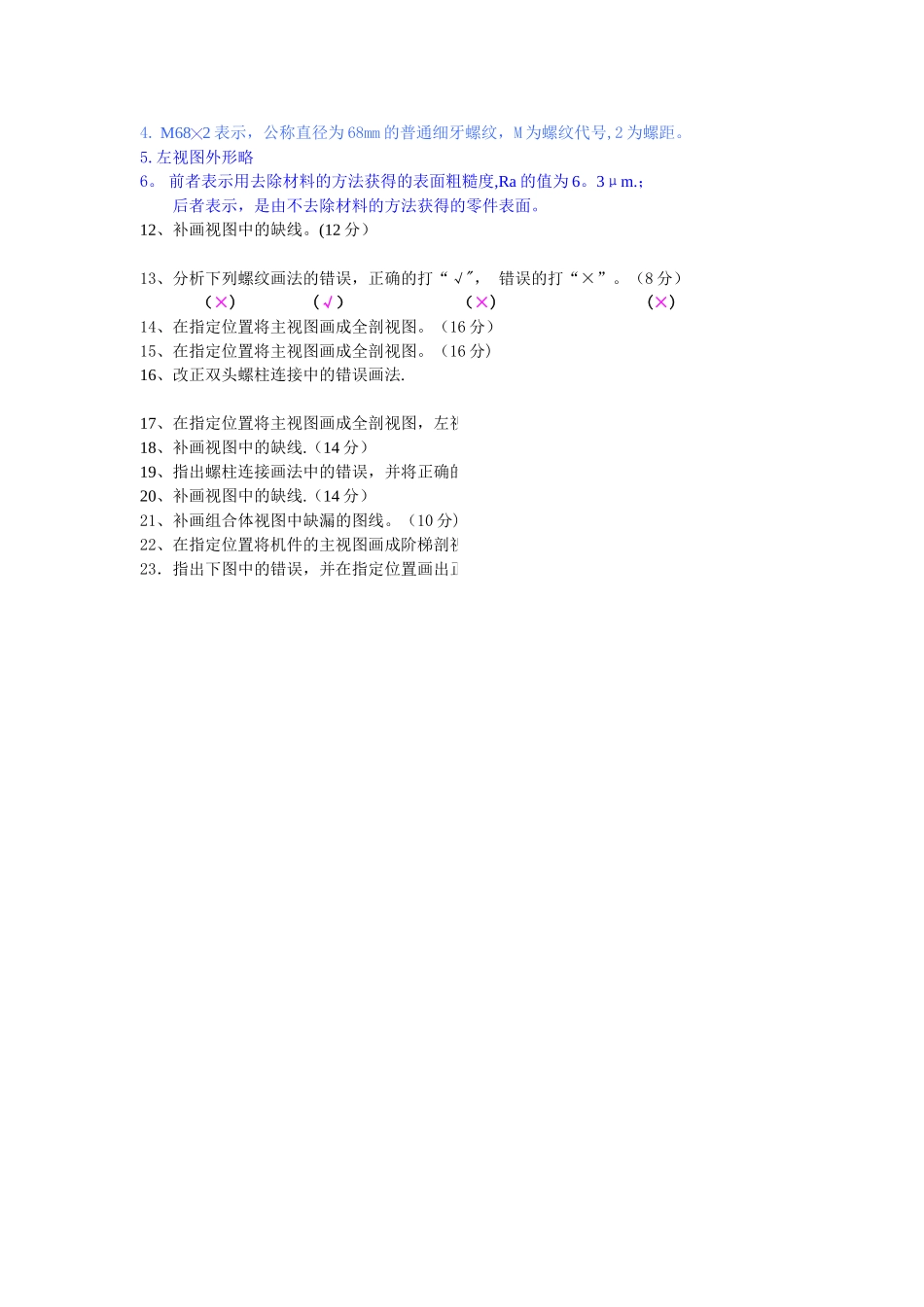

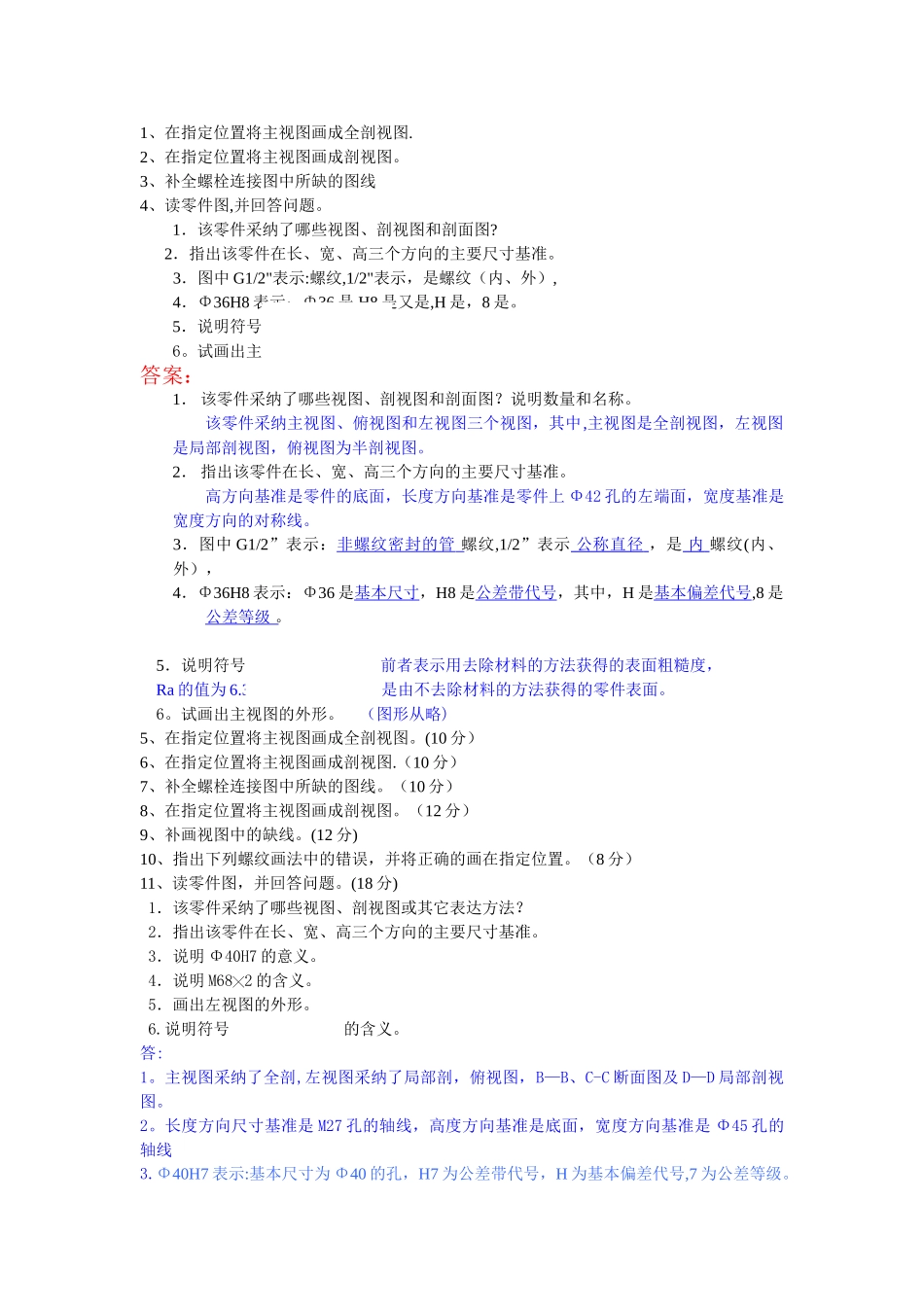

1、在指定位置将主视图画成全剖视图.2、在指定位置将主视图画成剖视图。3、补全螺栓连接图中所缺的图线4、读零件图,并回答问题。1．该零件采纳了哪些视图、剖视图和剖面图? 2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．图中 G1/2"表示:螺纹,1/2"表示，是螺纹（内、外）,4．Φ36H8 表示：Φ36 是,H8 是又是,H 是，8 是。5．说明符号 的含义6。试画出主视图的外形答案：1． 该零件采纳了哪些视图、剖视图和剖面图？说明数量和名称。该零件采纳主视图、俯视图和左视图三个视图，其中,主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。2． 指出该零件在长、宽、高三个方向的主要尺寸基准。高方向基准是零件的底面，长度方向基准是零件上 Φ42 孔的左端面，宽度基准是宽度方向的对称线。3．图中 G1/2”表示：非螺纹密封的管 螺纹,1/2”表示 公称直径 ，是 内 螺纹(内、外），4．Φ36H8 表示：Φ36 是基本尺寸，H8 是公差带代号，其中，H 是基本偏差代号,8 是公差等级 。5．说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra 的值为 6.3μm。;后者表示，是由不去除材料的方法获得的零件表面。6。试画出主视图的外形。 （图形从略)5、在指定位置将主视图画成全剖视图。(10 分）6、在指定位置将主视图画成剖视图.（10 分）7、补全螺栓连接图中所缺的图线。（10 分）8、在指定位置将主视图画成剖视图。（12 分）9、补画视图中的缺线。(12 分)10、指出下列螺纹画法中的错误，并将正确的画在指定位置。（8 分）11、读零件图，并回答问题。(18 分)1．该零件采纳了哪些视图、剖视图或其它表达方法？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明 Φ40H7 的意义。 4．说明 M68╳2 的含义。 5．画出左视图的外形。6.说明符号 的含义。答:1。主视图采纳了全剖,左视图采纳了局部剖，俯视图，B—B、C-C 断面图及 D—D 局部剖视图。2。长度方向尺寸基准是 M27 孔的轴线，高度方向基准是底面，宽度方向基准是 Φ45 孔的轴线3.Φ40H7 表示:基本尺寸为 Φ40 的孔，H7 为公差带代号，H 为基本偏差代号,7 为公差等级。4. M68╳2 表示，公称直径为 68mm 的普通细牙螺纹，M 为螺纹代号,2 为螺距。5.左视图外形略6。 前者表示用去除材料的方法获得的表面粗糙度,Ra 的值为 6。3μm.；后者表示，是由不去除材料的方法获得的零件表面。12、补画视图中的缺线...
