2025年思多而特中油一建管道施工方案

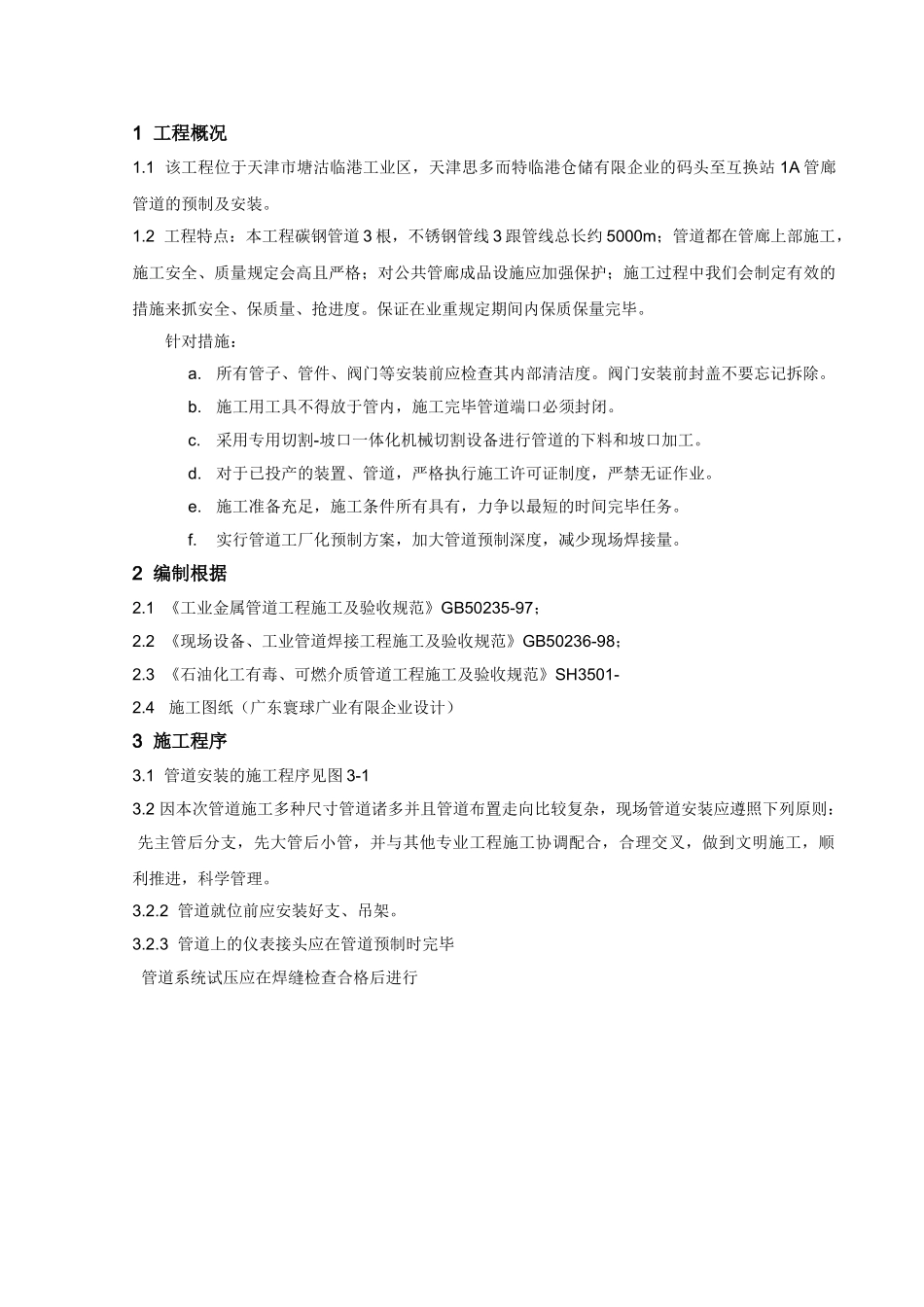

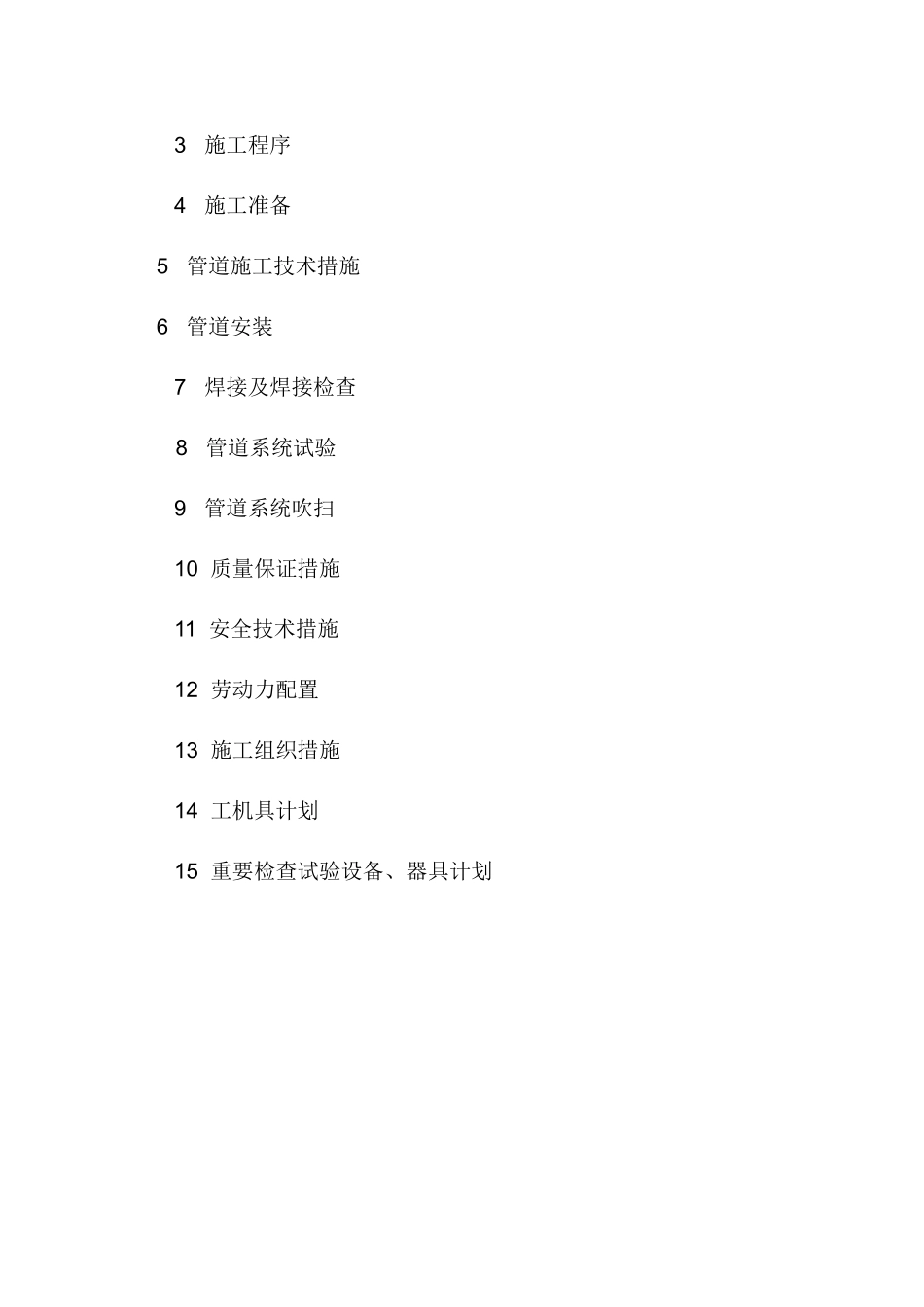

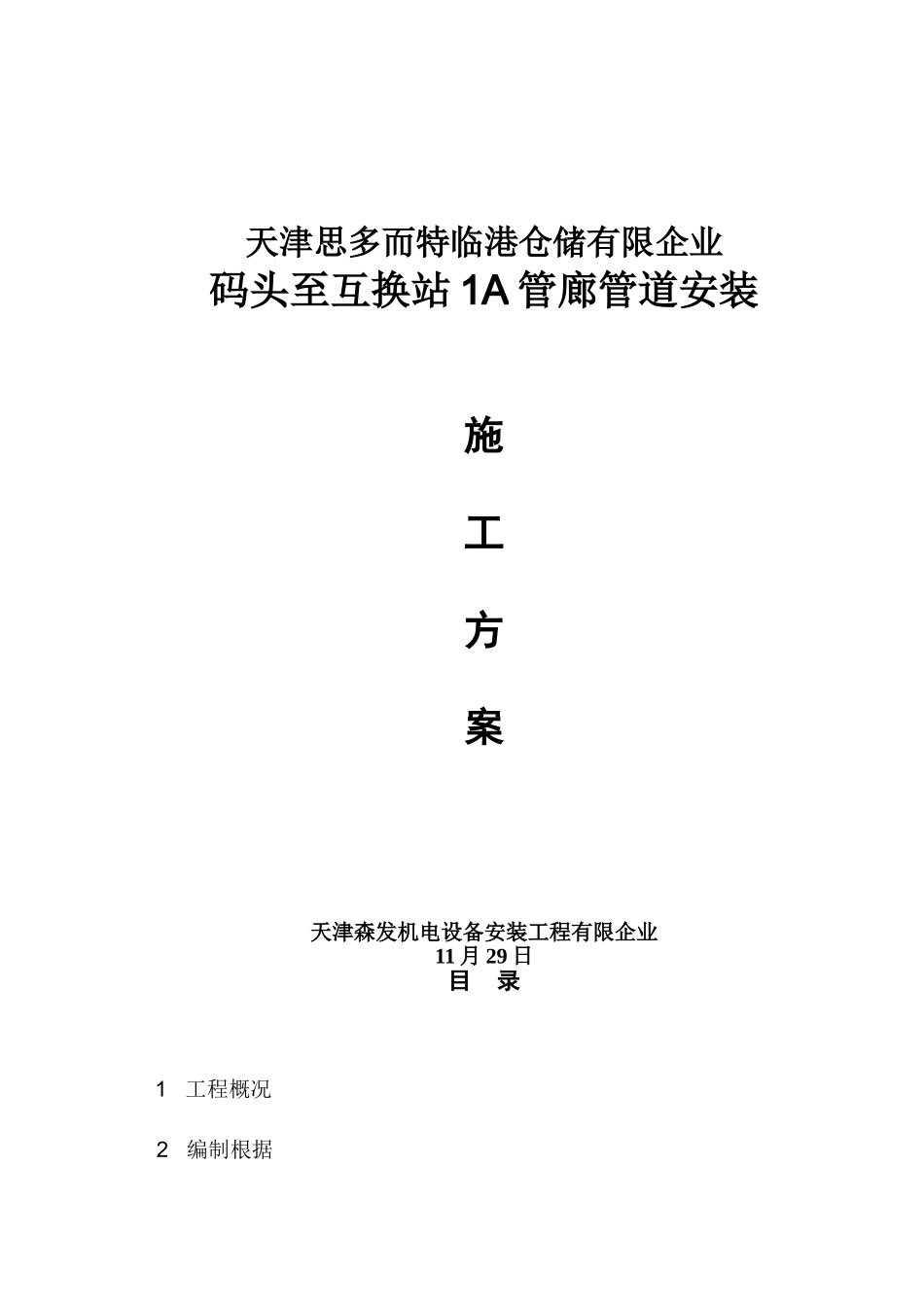

天津思多而特临港仓储有限企业码头至互换站 1A 管廊管道安装施工方案 天津森发机电设备安装工程有限企业11 月 29 日目 录 1 工程概况 2 编制根据3 施工程序4 施工准备 5 管道施工技术措施 6 管道安装7 焊接及焊接检查8 管道系统试验9 管道系统吹扫10 质量保证措施11 安全技术措施12 劳动力配置 13 施工组织措施14 工机具计划15 重要检查试验设备、器具计划1 工程概况1.1 该工程位于天津市塘沽临港工业区，天津思多而特临港仓储有限企业的码头至互换站 1A 管廊管道的预制及安装。1.2 工程特点：本工程碳钢管道 3 根，不锈钢管线 3 跟管线总长约 5000m；管道都在管廊上部施工，施工安全、质量规定会高且严格；对公共管廊成品设施应加强保护；施工过程中我们会制定有效的措施来抓安全、保质量、抢进度。保证在业重规定期间内保质保量完毕。针对措施：a.所有管子、管件、阀门等安装前应检查其内部清洁度。阀门安装前封盖不要忘记拆除。b.施工用工具不得放于管内，施工完毕管道端口必须封闭。c.采用专用切割-坡口一体化机械切割设备进行管道的下料和坡口加工。d.对于已投产的装置、管道，严格执行施工许可证制度，严禁无证作业。e.施工准备充足，施工条件所有具有，力争以最短的时间完毕任务。f.实行管道工厂化预制方案，加大管道预制深度，减少现场焊接量。2 编制根据2.1 《工业金属管道工程施工及验收规范》GB50235-97；2.2 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；2.3 《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2.4 施工图纸（广东寰球广业有限企业设计）3 施工程序3.1 管道安装的施工程序见图 3-13.2 因本次管道施工多种尺寸管道诸多并且管道布置走向比较复杂，现场管道安装应遵照下列原则： 先主管后分支，先大管后小管，并与其他专业工程施工协调配合，合理交叉，做到文明施工，顺利推进，科学管理。3.2.2 管道就位前应安装好支、吊架。3.2.3 管道上的仪表接头应在管道预制时完毕 管道系统试压应在焊缝检查合格后进行图 3-1 管道安装流程图施工技术准备焊接工艺评估 规范及验评原则图纸会审方案编写 设计技术交底 管道预制焊接材料标识 材料检查阀门检查材料验收劳动力、工机具等资料配置预制场清理管支、吊架安装管支、吊架制作组对安装焊接管线检查及消缺 综合检查联动试车工程交接压力试验吹除冲洗 泄漏试验 酸洗钝化4 施工准备4.1 人员准备A....
