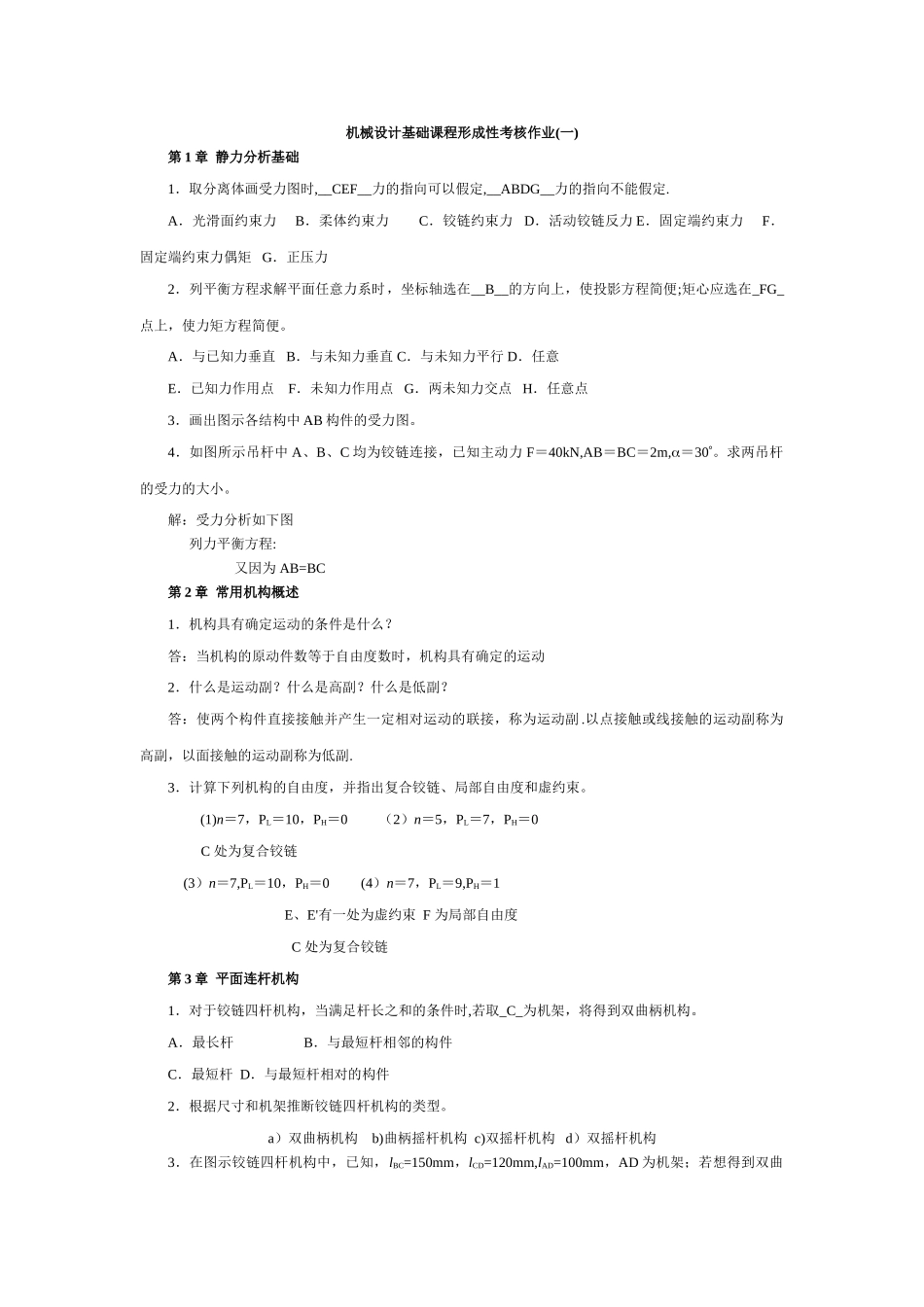

机械设计基础课程形成性考核作业(一)第 1 章 静力分析基础1．取分离体画受力图时,__CEF__力的指向可以假定,__ABDG__力的指向不能假定.A．光滑面约束力 B．柔体约束力 C．铰链约束力 D．活动铰链反力 E．固定端约束力 F．固定端约束力偶矩 G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在__B__的方向上，使投影方程简便;矩心应选在_FG_点上，使力矩方程简便。A．与已知力垂直 B．与未知力垂直 C．与未知力平行 D．任意E．已知力作用点 F．未知力作用点 G．两未知力交点 H．任意点3．画出图示各结构中 AB 构件的受力图。4．如图所示吊杆中 A、B、C 均为铰链连接，已知主动力 F＝40kN,AB＝BC＝2m,＝30。求两吊杆的受力的大小。解：受力分析如下图 列力平衡方程: 又因为 AB=BC第 2 章 常用机构概述1．机构具有确定运动的条件是什么？答：当机构的原动件数等于自由度数时，机构具有确定的运动2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副 .以点接触或线接触的运动副称为高副，以面接触的运动副称为低副.3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。(1)n＝7，PL＝10，PH＝0 （2）n＝5，PL＝7，PH＝0 C 处为复合铰链 (3）n＝7,PL＝10，PH＝0 (4）n＝7，PL＝9,PH＝1 E、E'有一处为虚约束 F 为局部自由度 C 处为复合铰链第 3 章 平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时,若取_C_为机架，将得到双曲柄机构。A．最长杆 B．与最短杆相邻的构件 C．最短杆 D．与最短杆相对的构件2．根据尺寸和机架推断铰链四杆机构的类型。a）双曲柄机构 b)曲柄摇杆机构 c)双摇杆机构 d）双摇杆机构3．在图示铰链四杆机构中，已知，lBC=150mm，lCD=120mm,lAD=100mm，AD 为机架；若想得到双曲柄机构，求 lAB的最小值.解:要得到双曲柄机构，因此 AD 杆必须为最短杆；若 AB 为最长杆,则 AB≥BC＝150mm若 BC 为最长杆，由杆长条件得： 因此的最小值为 130mm4．画出各机构的压力角传动角。箭头标注的构件为原动件.．如下图：第 4 章 凸轮机构1．凸轮主要由__凸轮___，___推杆__和___机架___三个基本构件组成。2．凸轮机构从动件的形式有__尖顶_从动件,_滚子_从动件和_平底__从动件。3．按凸轮的形状可分为__盘形_凸轮、_圆柱_凸轮和__曲面__凸轮。4．已知图示凸轮机构的偏心圆盘的半径 R＝25mm,凸轮轴心到圆...
