机电传动控制期末考试试卷及答案

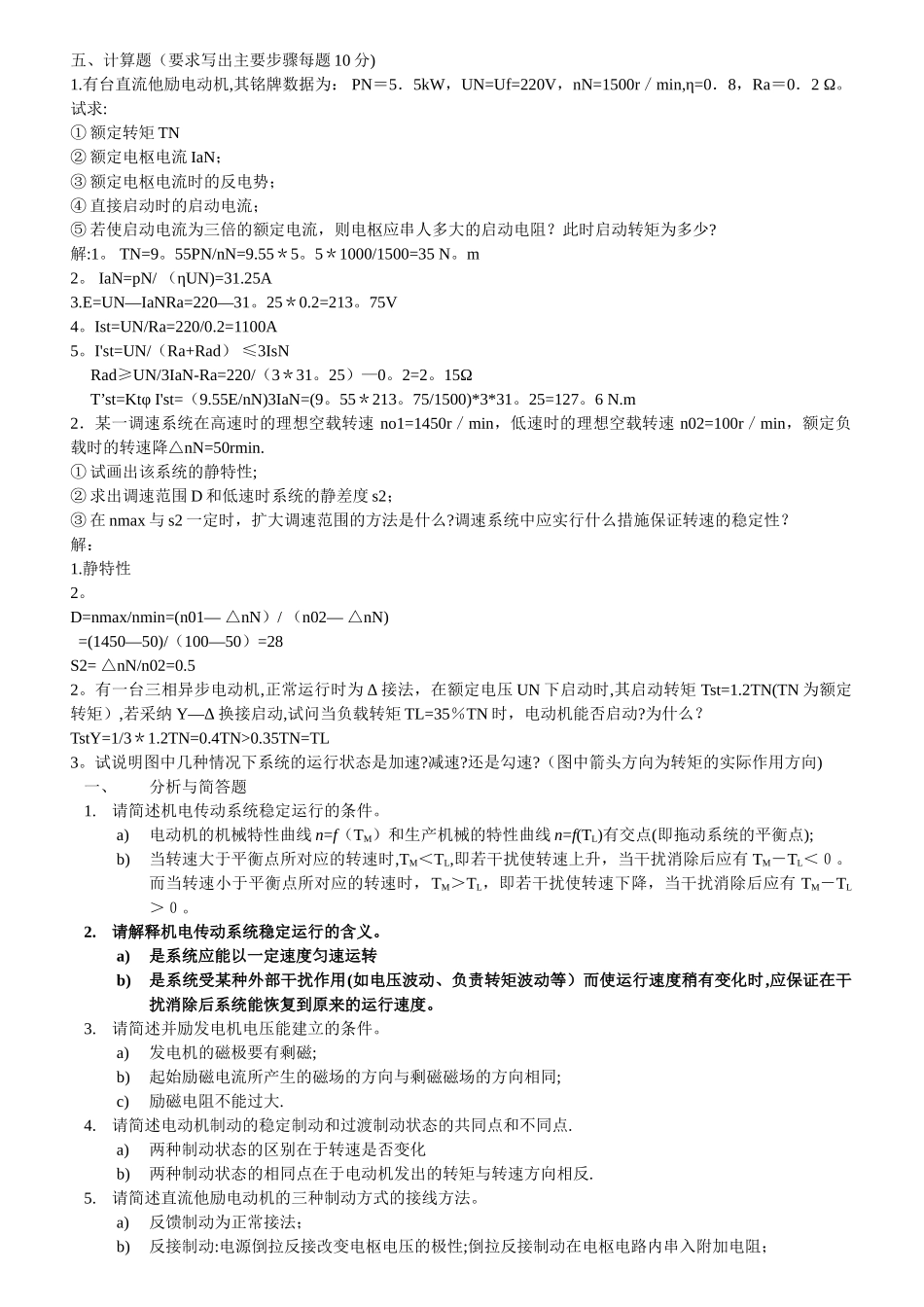

机电传动控制期末考试试卷及答案_第1页
1/12

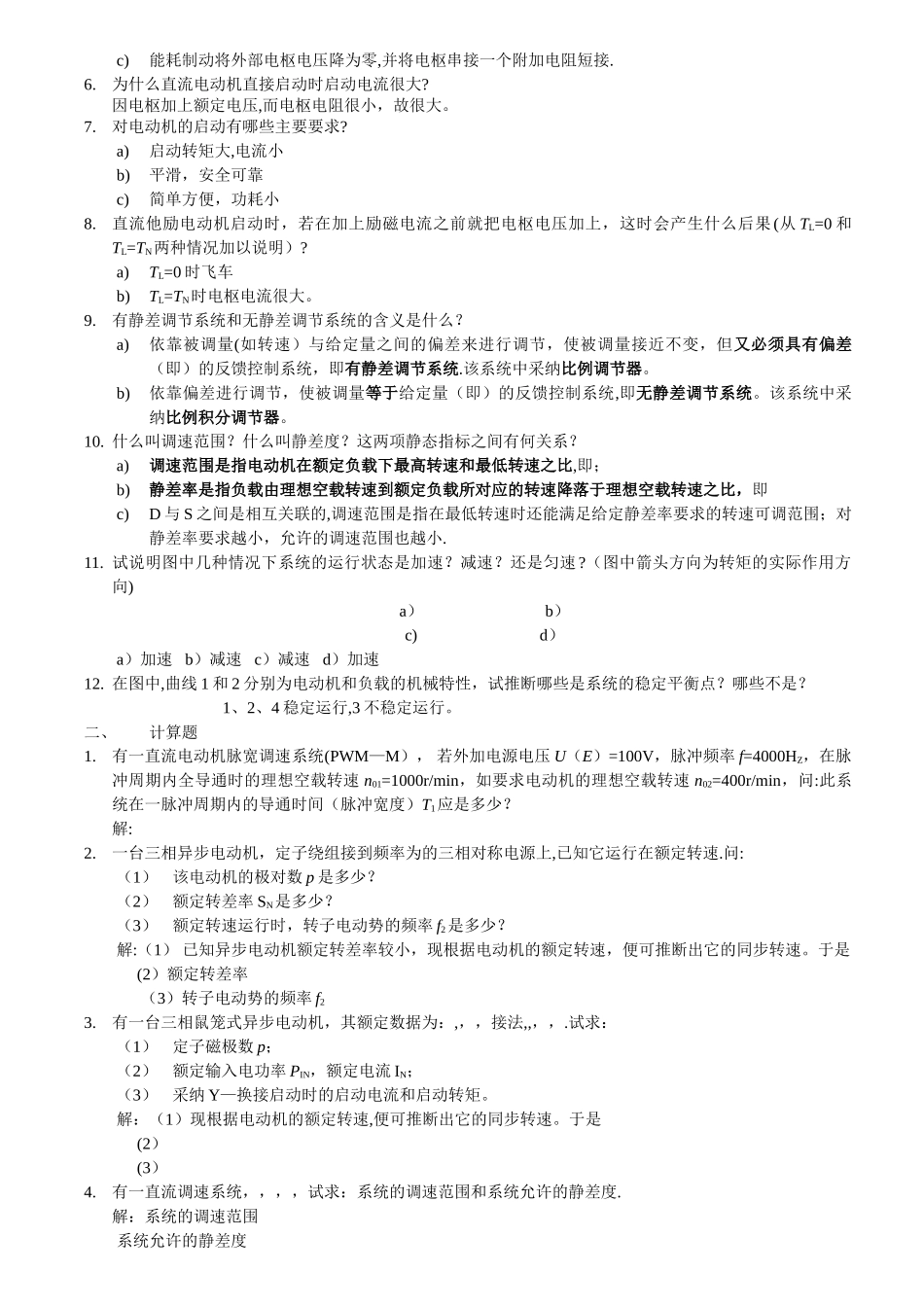

机电传动控制期末考试试卷及答案_第2页
2/12

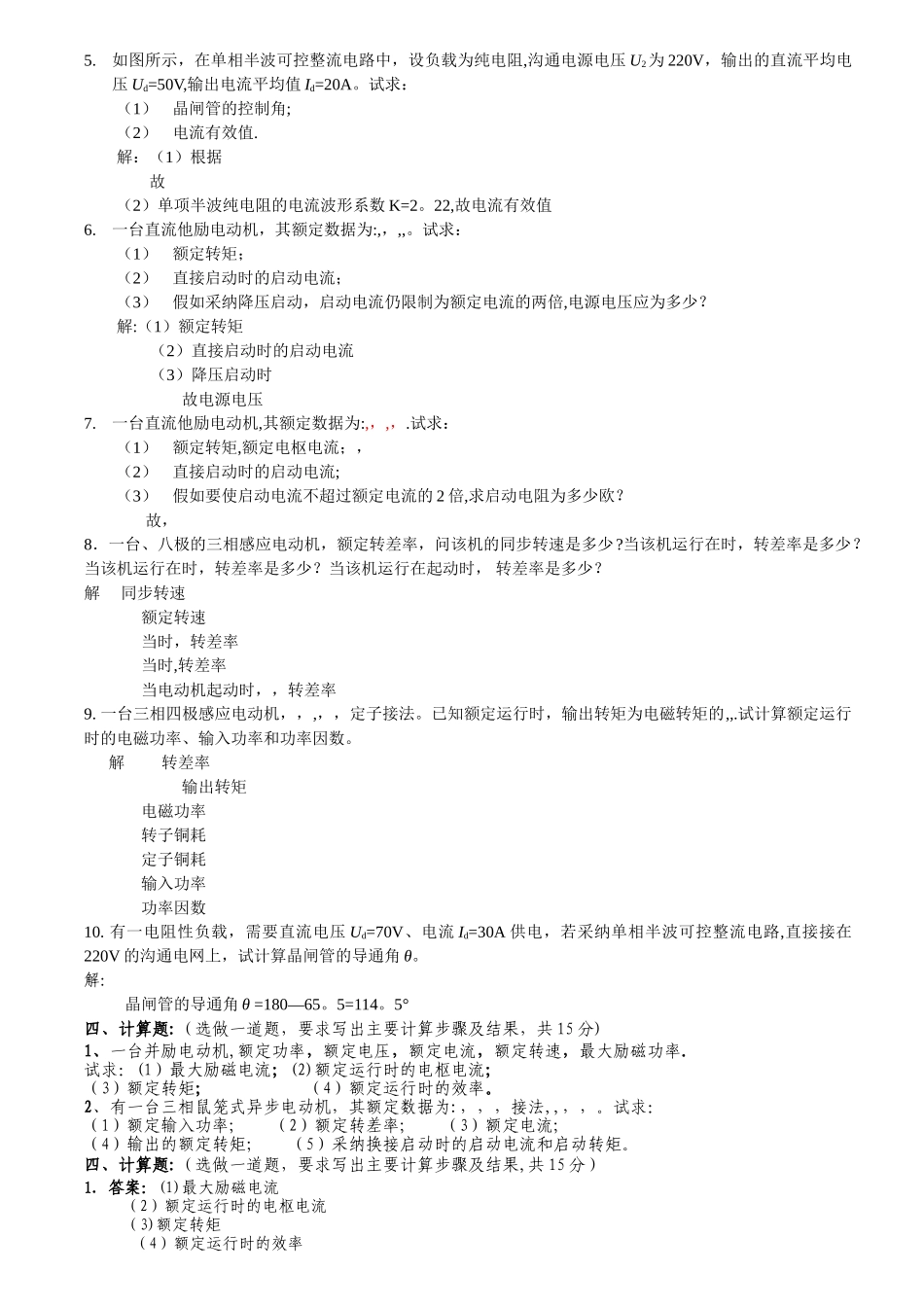

机电传动控制期末考试试卷及答案_第3页
3/12
五、计算题(要求写出主要步骤每题 10 分)1.有台直流他励电动机,其铭牌数据为: PN=5.5kW,UN=Uf=220V,nN=1500r/min,η=0.8,Ra=0.2 Ω。试求:① 额定转矩 TN ② 额定电枢电流 IaN;③ 额定电枢电流时的反电势;④ 直接启动时的启动电流;⑤ 若使启动电流为三倍的额定电流,则电枢应串人多大的启动电阻?此时启动转矩为多少?解:1。 TN=9。55PN/nN=9.55*5。5*1000/1500=35 N。m 2。 IaN=pN/ (ηUN)=31.25A 3.E=UN—IaNRa=220—31。25*0.2=213。75V4。Ist=UN/Ra=220/0.2=1100A5。I'st=UN/(Ra+Rad) ≤3IsN Rad≥UN/3IaN-Ra=220/(3*31。25)—0。2=2。15Ω T’st=Ktφ I'st=(9.55E/nN)3IaN=(9。55*213。75/1500)*3*31。25=127。6 N.m 2.某一调速系统在高速时的理想空载转速 no1=1450r/min,低速时的理想空载转速 n02=100r/min,额定负载时的转速降△nN=50rmin.① 试画出该系统的静特性;② 求出调速范围 D 和低速时系统的静差度 s2;③ 在 nmax 与 s2 一定时,扩大调速范围的方法是什么?调速系统中应实行什么措施保证转速的稳定性?解:1.静特性2。 D=nmax/nmin=(n01— △nN)/ (n02— △nN) =(1450—50)/(100—50)=28S2= △nN/n02=0.52。有一台三相异步电动机,正常运行时为 Δ 接法,在额定电压 UN 下启动时,其启动转矩 Tst=1.2TN(TN 为额定转矩),若采纳 Y—Δ 换接启动,试问当负载转矩 TL=35%TN 时,电动机能否启动?为什么?TstY=1/3*1.2TN=0.4TN>0.35TN=TL 3。试说明图中几种情况下系统的运行状态是加速?减速?还是勾速?(图中箭头方向为转矩的实际作用方向)一、分析与简答题1.请简述机电传动系统稳定运行的条件。a)电动机的机械特性曲线 n=f(TM)和生产机械的特性曲线 n=f(TL)有交点(即拖动系统的平衡点);b)当转速大于平衡点所对应的转速时,TM<TL,即若干扰使转速上升,当干扰消除后应有 TM-TL<0。而当转速小于平衡点所对应的转速时,TM>TL,即若干扰使转速下降,当干扰消除后应有 TM-TL>0。2.请解释机电传动系统稳定运行的含义。a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用(如电压波动、负责转矩波动等)而使运行速度稍有变化时,应保证在干扰消除后系统能恢复到原来的运行速度。3.请简述并励发电机电压能建立的条件。a)发电机的磁极要有剩磁;b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同;c)励磁电阻不能过大.4.请简述电动机...
