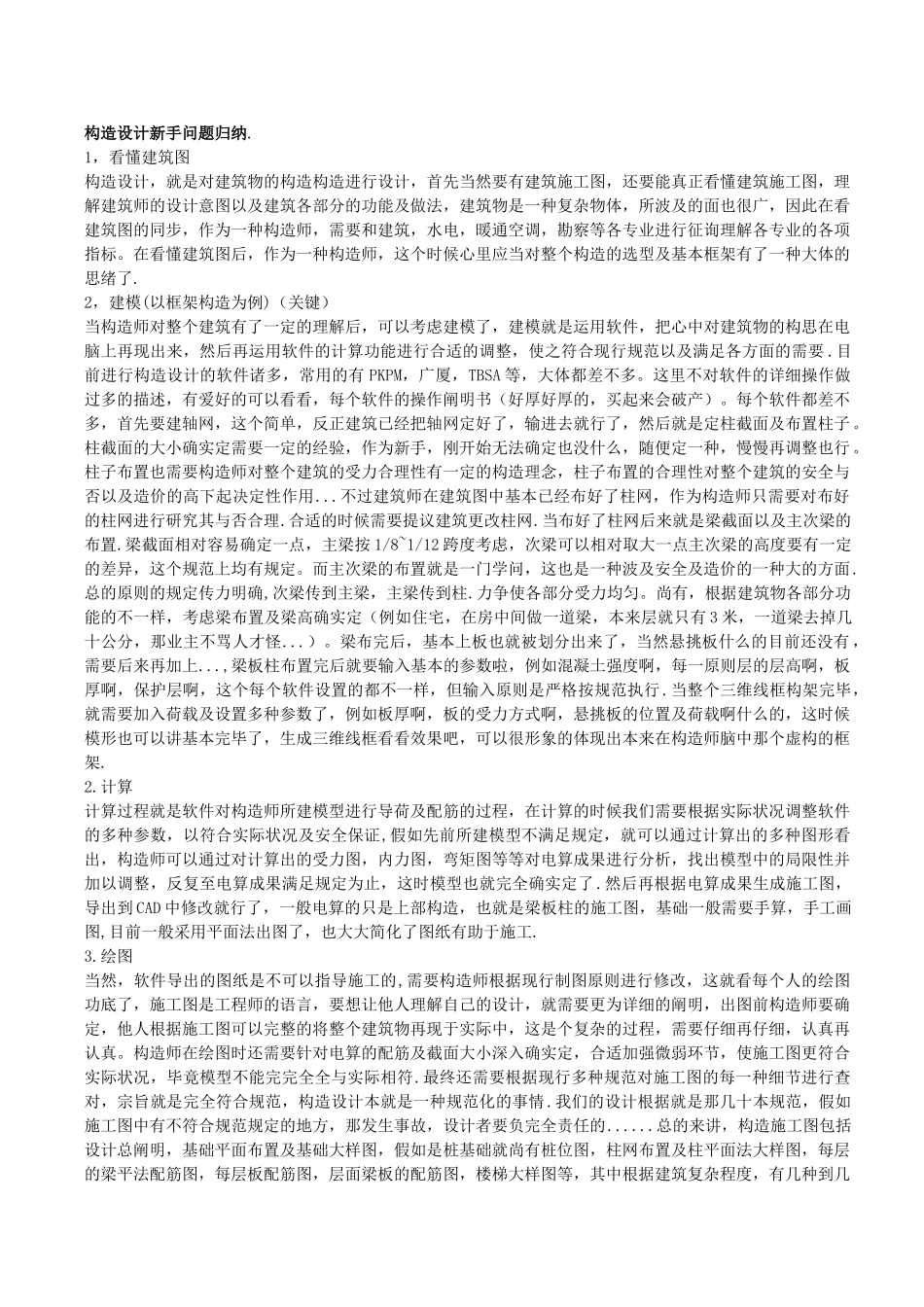

构造设计新手问题归纳.1,看懂建筑图构造设计,就是对建筑物的构造构造进行设计,首先当然要有建筑施工图,还要能真正看懂建筑施工图,理解建筑师的设计意图以及建筑各部分的功能及做法,建筑物是一种复杂物体,所波及的面也很广,因此在看建筑图的同步,作为一种构造师,需要和建筑,水电,暖通空调,勘察等各专业进行征询理解各专业的各项指标。在看懂建筑图后,作为一种构造师,这个时候心里应当对整个构造的选型及基本框架有了一种大体的思绪了.2,建模(以框架构造为例)(关键)当构造师对整个建筑有了一定的理解后,可以考虑建模了,建模就是运用软件,把心中对建筑物的构思在电脑上再现出来,然后再运用软件的计算功能进行合适的调整,使之符合现行规范以及满足各方面的需要 .目前进行构造设计的软件诸多,常用的有 PKPM,广厦,TBSA 等,大体都差不多。这里不对软件的详细操作做过多的描述,有爱好的可以看看,每个软件的操作阐明书(好厚好厚的,买起来会破产)。每个软件都差不多,首先要建轴网,这个简单,反正建筑已经把轴网定好了,输进去就行了,然后就是定柱截面及布置柱子。柱截面的大小确实定需要一定的经验,作为新手,刚开始无法确定也没什么,随便定一种,慢慢再调整也行。柱子布置也需要构造师对整个建筑的受力合理性有一定的构造理念,柱子布置的合理性对整个建筑的安全与否以及造价的高下起决定性作用...不过建筑师在建筑图中基本已经布好了柱网,作为构造师只需要对布好的柱网进行研究其与否合理.合适的时候需要提议建筑更改柱网.当布好了柱网后来就是梁截面以及主次梁的布置.梁截面相对容易确定一点,主梁按 1/8~1/12 跨度考虑,次梁可以相对取大一点主次梁的高度要有一定的差异,这个规范上均有规定。而主次梁的布置就是一门学问,这也是一种波及安全及造价的一种大的方面.总的原则的规定传力明确,次梁传到主梁,主梁传到柱.力争使各部分受力均匀。尚有,根据建筑物各部分功能的不一样,考虑梁布置及梁高确实定(例如住宅,在房中间做一道梁,本来层就只有 3 米,一道梁去掉几十公分,那业主不骂人才怪...)。梁布完后,基本上板也就被划分出来了,当然悬挑板什么的目前还没有 ,需要后来再加上...,梁板柱布置完后就要输入基本的参数啦,例如混凝土强度啊,每一原则层的层高啊,板厚啊,保护层啊,这个每个软件设置的都不一样,但输入原则是严格按规范执行.当整个三维线框构架完毕,就需要加入荷载及设置多种参数...
