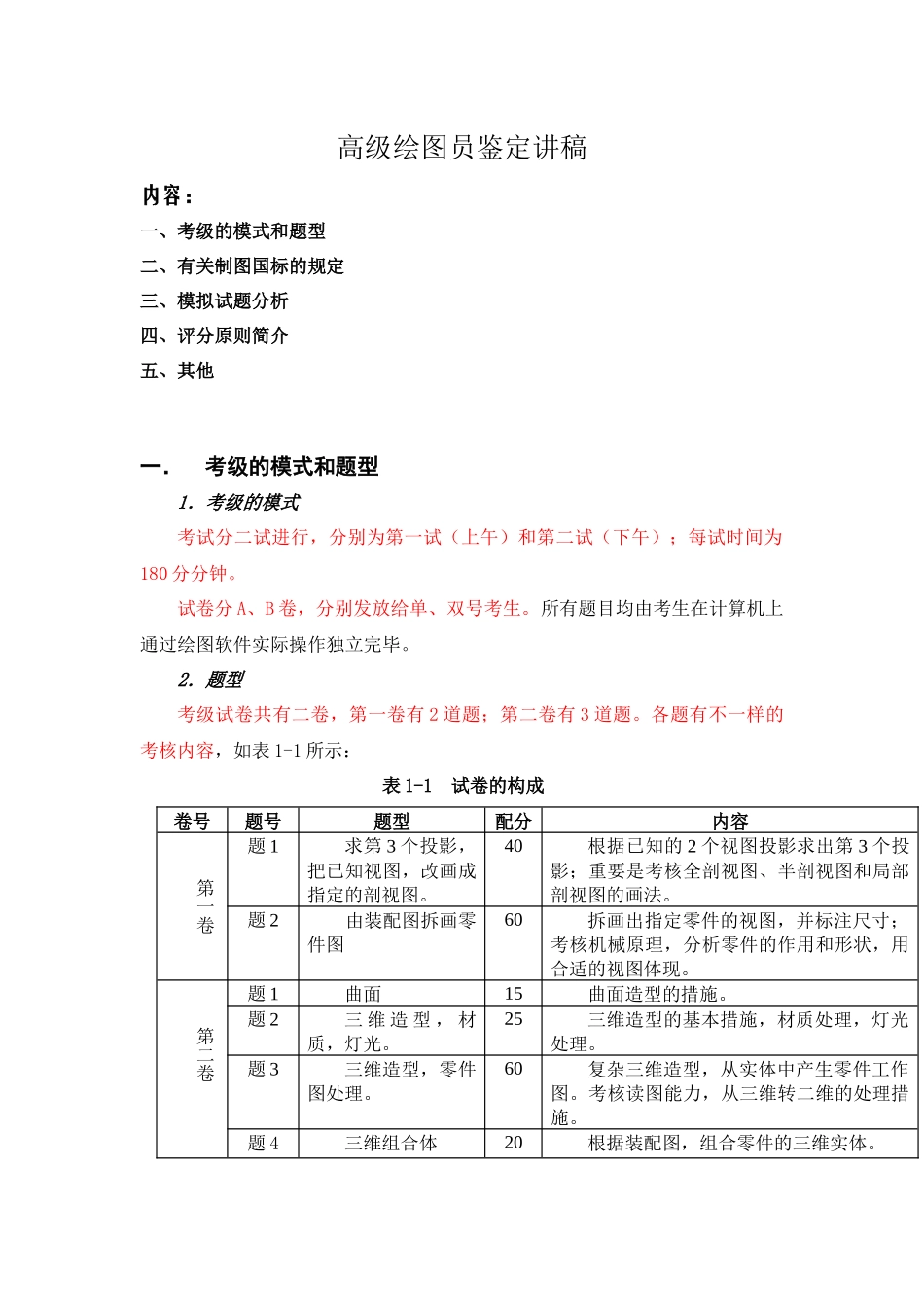

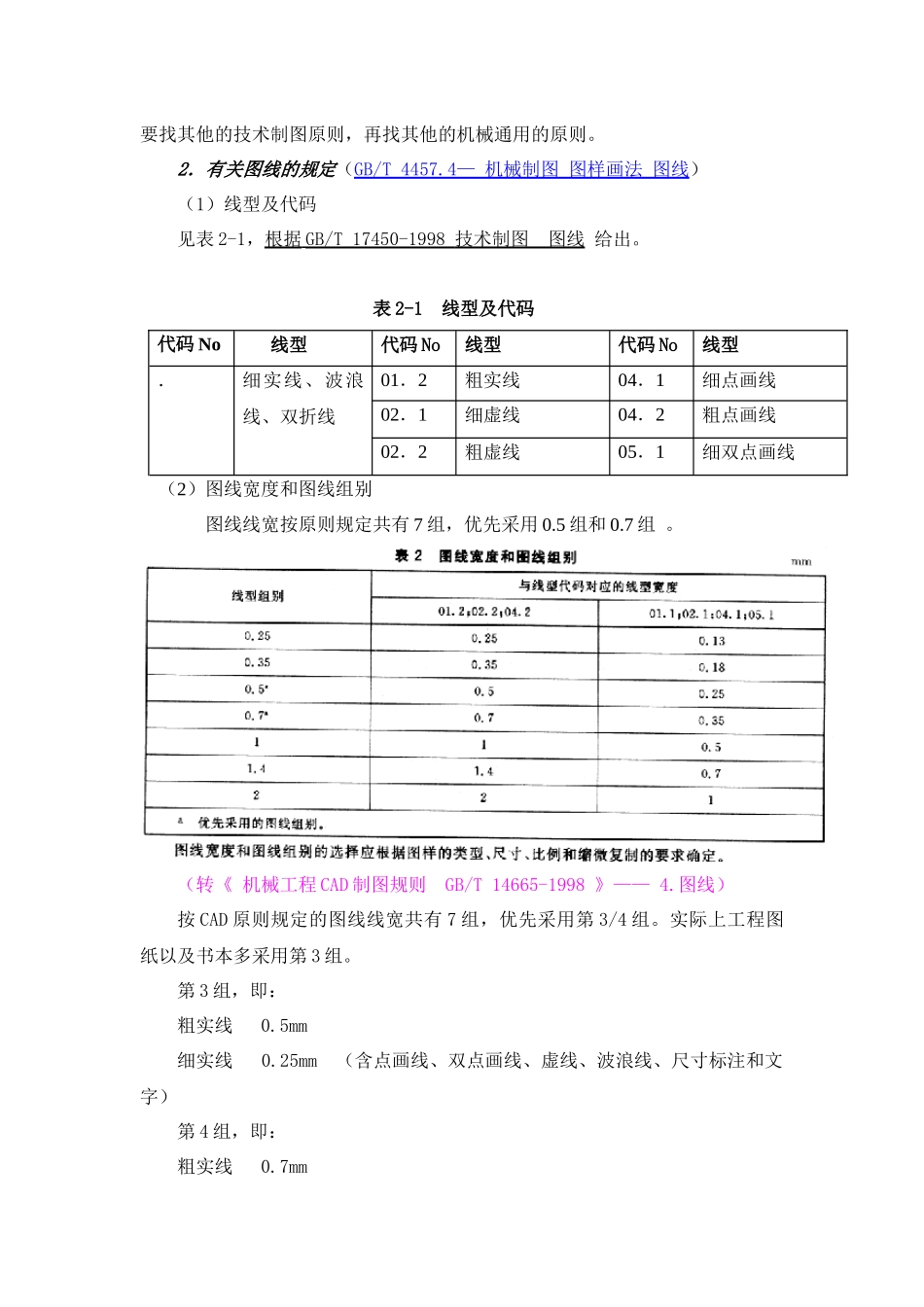

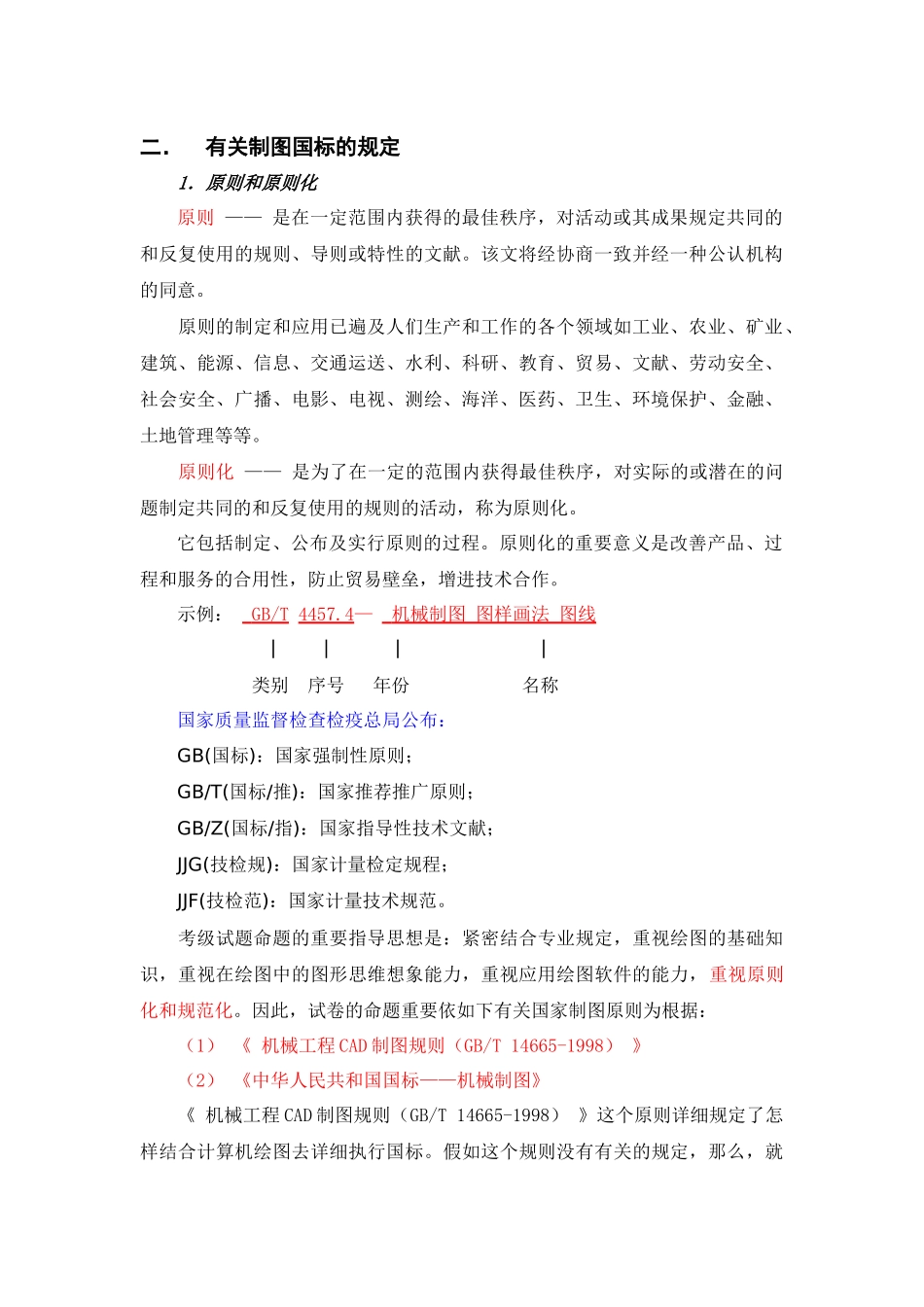

高级绘图员鉴定讲稿内容：一、考级的模式和题型二、有关制图国标的规定三、模拟试题分析四、评分原则简介五、其他一．考级的模式和题型1．考级的模式考试分二试进行，分别为第一试（上午）和第二试（下午）；每试时间为180 分分钟。试卷分 A、B 卷，分别发放给单、双号考生。所有题目均由考生在计算机上通过绘图软件实际操作独立完毕。2．题型考级试卷共有二卷，第一卷有 2 道题；第二卷有 3 道题。各题有不一样的考核内容，如表 1-1 所示：表 1-1 试卷的构成卷号题号题型配分内容第一卷题 1求第 3 个投影，把已知视图，改画成指定的剖视图。40根据已知的 2 个视图投影求出第 3 个投影；重要是考核全剖视图、半剖视图和局部剖视图的画法。题 2 由装配图拆画零件图60拆画出指定零件的视图，并标注尺寸；考核机械原理，分析零件的作用和形状，用合适的视图体现。第二卷题 1曲面15曲面造型的措施。题 2三 维 造 型 ， 材质，灯光。25三维造型的基本措施，材质处理，灯光处理。题 3三维造型，零件图处理。60复杂三维造型，从实体中产生零件工作图。考核读图能力，从三维转二维的处理措施。题 4三维组合体20根据装配图，组合零件的三维实体。二．有关制图国标的规定1．原则和原则化原则 —— 是在一定范围内获得的最佳秩序，对活动或其成果规定共同的和反复使用的规则、导则或特性的文献。该文将经协商一致并经一种公认机构的同意。 原则的制定和应用已遍及人们生产和工作的各个领域如工业、农业、矿业、建筑、能源、信息、交通运送、水利、科研、教育、贸易、文献、劳动安全、社会安全、广播、电影、电视、测绘、海洋、医药、卫生、环境保护、金融、土地管理等等。 原则化 —— 是为了在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和反复使用的规则的活动，称为原则化。它包括制定、公布及实行原则的过程。原则化的重要意义是改善产品、过程和服务的合用性，防止贸易壁垒，增进技术合作。示例： GB/T 4457.4— 机械制图 图样画法 图线 | | | | 类别 序号 年份 名称国家质量监督检查检疫总局公布： GB(国标)：国家强制性原则； GB/T(国标/推)：国家推荐推广原则； GB/Z(国标/指)：国家指导性技术文献； JJG(技检规)：国家计量检定规程； JJF(技检范)：国家计量技术规范。 考级试题命题的重要指导思想是：紧密结合专业规定，重视绘图的基础知识，重视在绘图中的图形思维想象能力，...
