构造柱裂缝处理方案

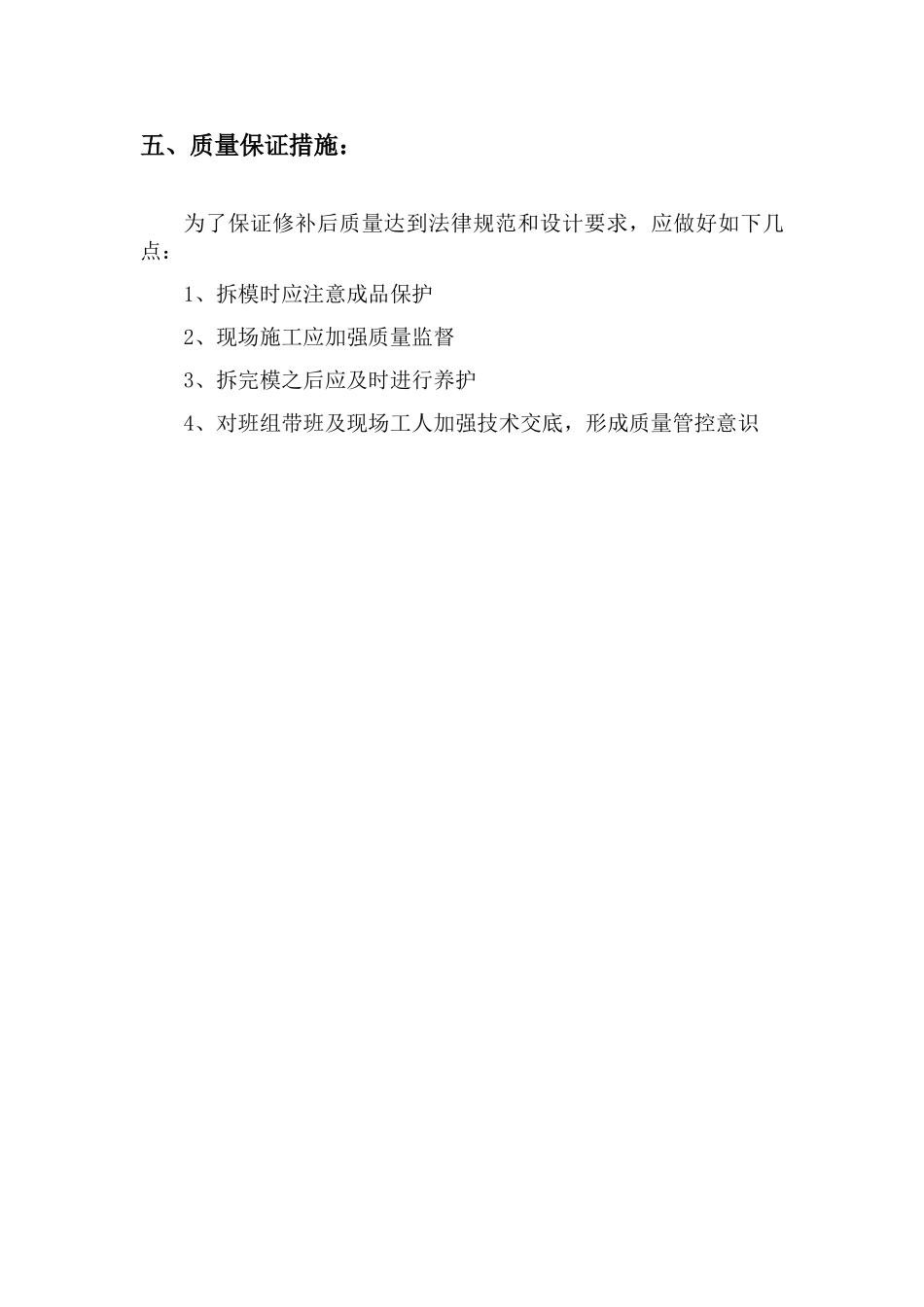

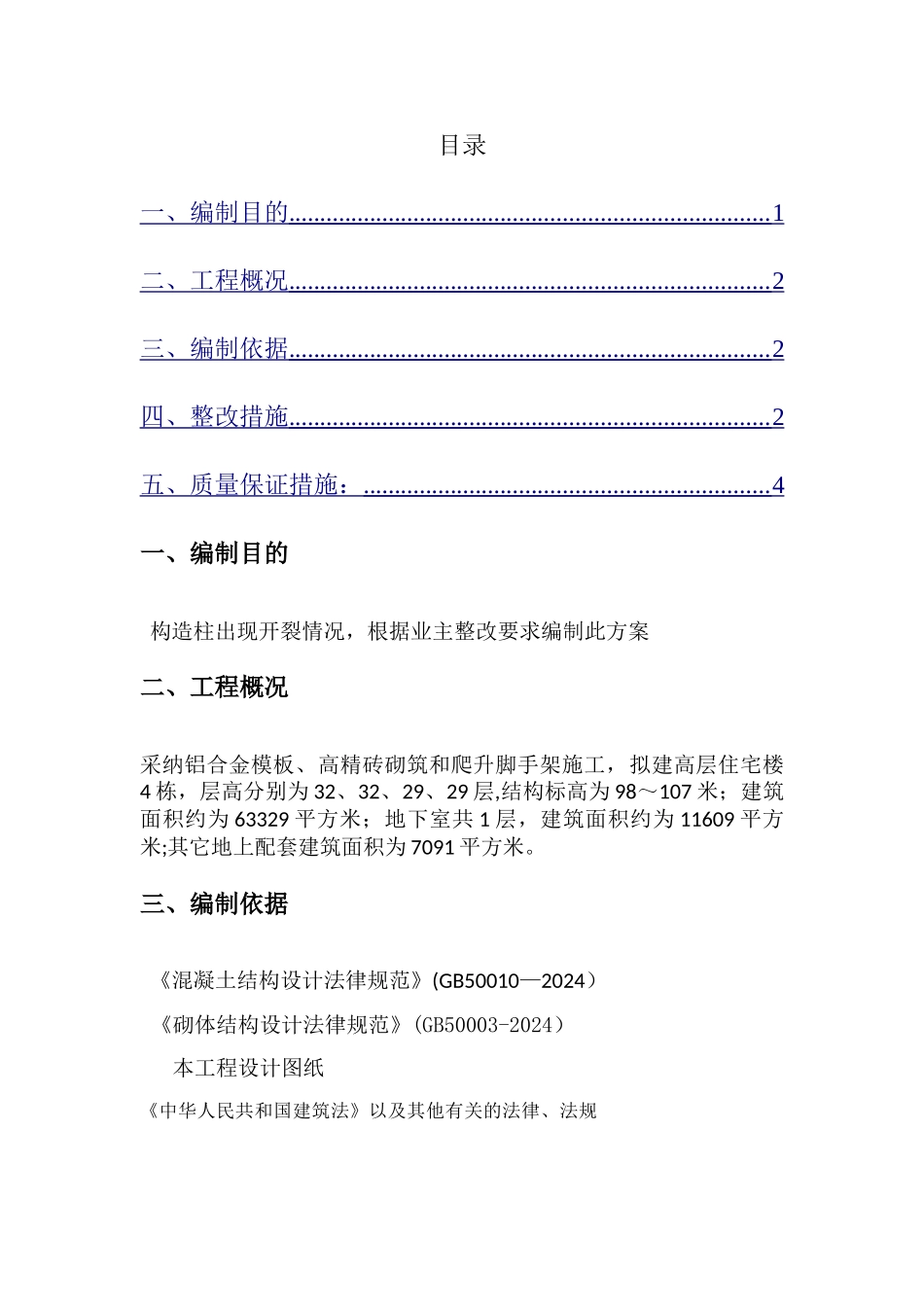

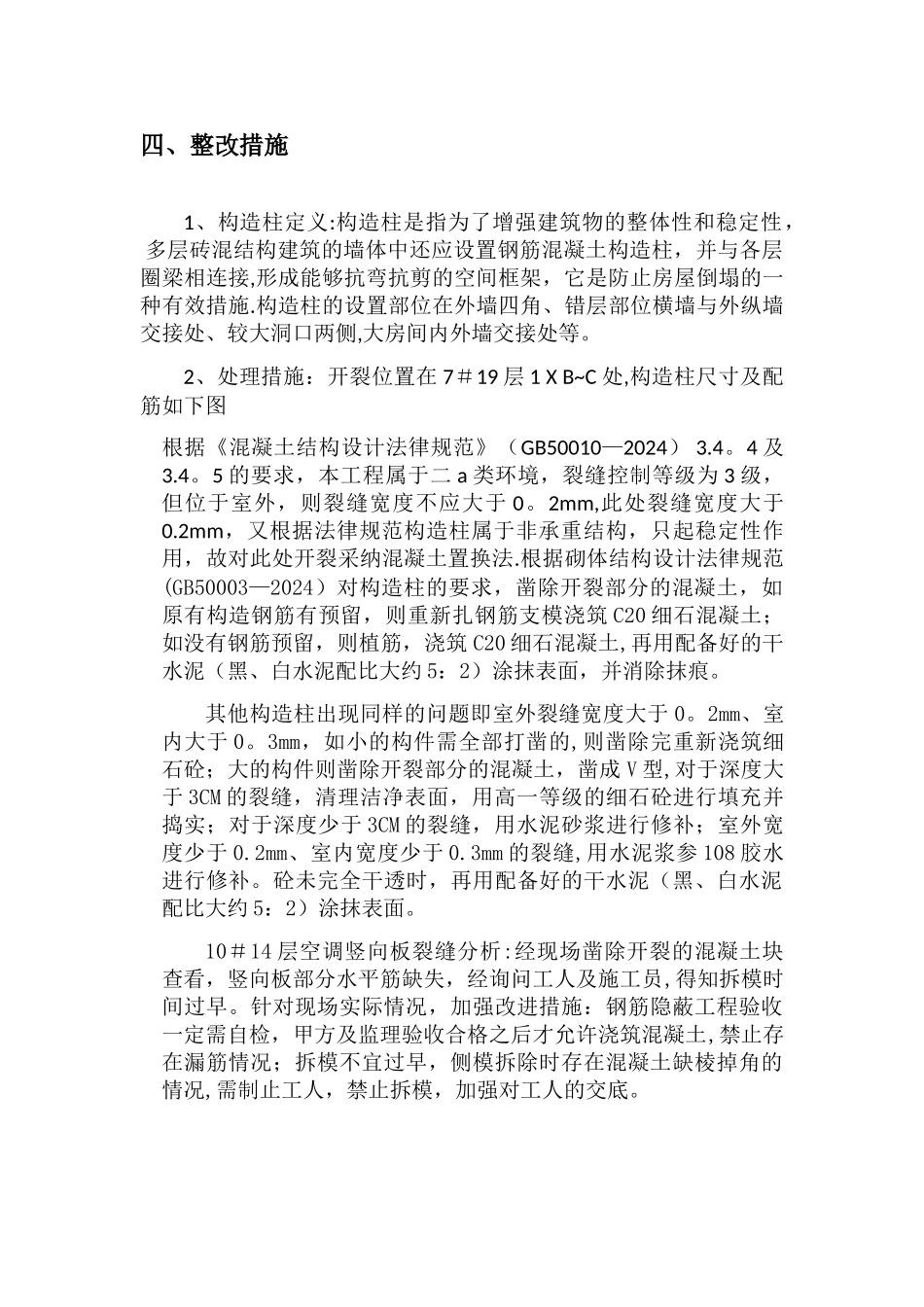

目录一、编制目的 ............................................................................. 1 二、工程概况 ............................................................................. 2 三、编制依据 ............................................................................. 2 四、整改措施 ............................................................................. 2 五、质量保证措施： ................................................................. 4 一、编制目的 构造柱出现开裂情况，根据业主整改要求编制此方案二、工程概况采纳铝合金模板、高精砖砌筑和爬升脚手架施工，拟建高层住宅楼4 栋，层高分别为 32、32、29、29 层,结构标高为 98～107 米；建筑面积约为 63329 平方米；地下室共 1 层，建筑面积约为 11609 平方米;其它地上配套建筑面积为 7091 平方米。三、编制依据 《混凝土结构设计法律规范》(GB50010—2024） 《砌体结构设计法律规范》(GB50003-2024） 本工程设计图纸《中华人民共和国建筑法》以及其他有关的法律、法规四、整改措施1、构造柱定义:构造柱是指为了增强建筑物的整体性和稳定性， 多层砖混结构建筑的墙体中还应设置钢筋混凝土构造柱，并与各层圈梁相连接,形成能够抗弯抗剪的空间框架，它是防止房屋倒塌的一种有效措施.构造柱的设置部位在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧,大房间内外墙交接处等。2、处理措施：开裂位置在 7＃19 层 1 X B~C 处,构造柱尺寸及配筋如下图根据《混凝土结构设计法律规范》（GB50010—2024） 3.4。4 及3.4。5 的要求，本工程属于二 a 类环境，裂缝控制等级为 3 级，但位于室外，则裂缝宽度不应大于 0。2mm,此处裂缝宽度大于0.2mm，又根据法律规范构造柱属于非承重结构，只起稳定性作用，故对此处开裂采纳混凝土置换法.根据砌体结构设计法律规范(GB50003—2024）对构造柱的要求，凿除开裂部分的混凝土，如原有构造钢筋有预留，则重新扎钢筋支模浇筑 C20 细石混凝土；如没有钢筋预留，则植筋，浇筑 C20 细石混凝土,再用配备好的干水泥（黑、白水泥配比大约 5：2）涂抹表面，并消除抹痕。其他构造柱出现同样的问题即室外裂缝宽度大于 0。2mm、室内大于 0。3mm，如小的构件需全部打凿的,则凿除完重新浇筑细石砼；大的构件则凿除开裂部分的混凝土，凿成 V 型,对于深度大于...
