架空管道施工方案(王若光)

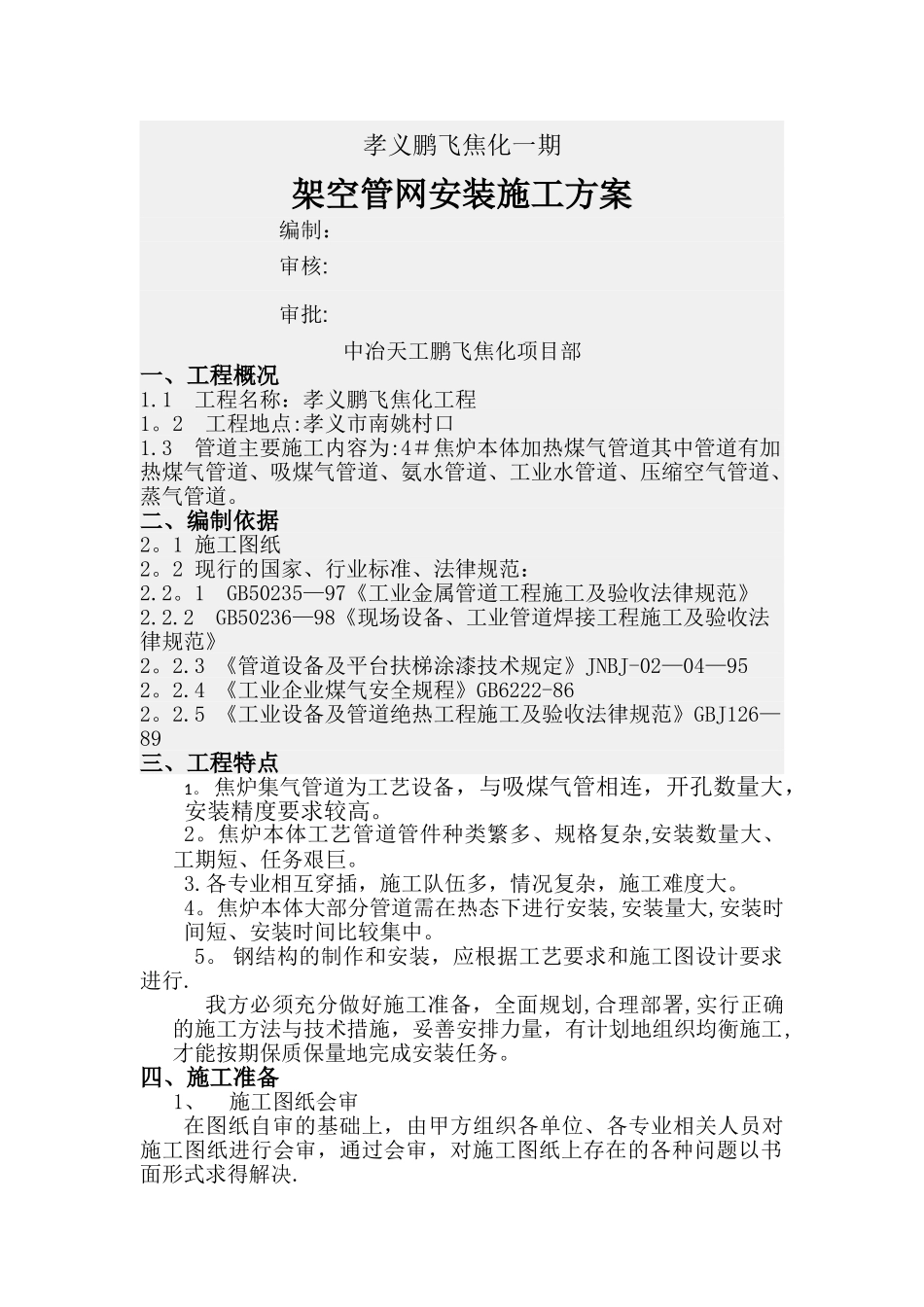

孝义鹏飞焦化一期架空管网安装施工方案 编制： 审核: 审批:中冶天工鹏飞焦化项目部一、工程概况1.1 工程名称：孝义鹏飞焦化工程1。2 工程地点:孝义市南姚村口1.3 管道主要施工内容为:4＃焦炉本体加热煤气管道其中管道有加热煤气管道、吸煤气管道、氨水管道、工业水管道、压缩空气管道、蒸气管道。二、编制依据2。1 施工图纸2。2 现行的国家、行业标准、法律规范：2.2。1 GB50235—97《工业金属管道工程施工及验收法律规范》2.2.2 GB50236—98《现场设备、工业管道焊接工程施工及验收法律规范》2。2.3 《管道设备及平台扶梯涂漆技术规定》JNBJ-02—04—952。2.4 《工业企业煤气安全规程》GB6222-862。2.5 《工业设备及管道绝热工程施工及验收法律规范》GBJ126—89三、工程特点1。 焦炉集气管道为工艺设备，与吸煤气管相连，开孔数量大，安装精度要求较高。2。焦炉本体工艺管道管件种类繁多、规格复杂,安装数量大、工期短、任务艰巨。3.各专业相互穿插，施工队伍多，情况复杂，施工难度大。4。焦炉本体大部分管道需在热态下进行安装,安装量大,安装时间短、安装时间比较集中。5。 钢结构的制作和安装，应根据工艺要求和施工图设计要求进行.我方必须充分做好施工准备，全面规划,合理部署,实行正确的施工方法与技术措施，妥善安排力量，有计划地组织均衡施工,才能按期保质保量地完成安装任务。四、施工准备1、施工图纸会审在图纸自审的基础上，由甲方组织各单位、各专业相关人员对施工图纸进行会审，通过会审，对施工图纸上存在的各种问题以书面形式求得解决.2、编制安装工程进度表。3、根据施工进度计划合理的制定主要材料和设备的到货时间。4、编制施工机具计划。五、施工措施5.1 材料进出库及检验：5。1.1 所有材料出库时都必须按设计的要求对其外观、数量、规格、尺寸、型号等进行检查、核对，假如有问题,不能使用,并通知供货单位及时进行退换。5。1.2 所有施工材料必须向监理工程师报验，经报验合格后才能用于施工.5.1。3 所有管子及管道组成件出库经检验合格后,根据项目部关于管道组成件的标识规定,沿管轴方向作好各种材质的色标，并挂牌标明管道组成件的规格型号、材质，标准号（如 GB9948、GB/T8163等）。5.1.4 对小管件，按管件的标准、材质及规格型号分类摆放在货架上，并挂牌标识。5。1。5 对各施工班组实行限额领料，供应严格根据单线图（结合管线号)进行发料。5。2 阀门检验: 5.2.1 阀门要求外观、尺寸、型号符合...
