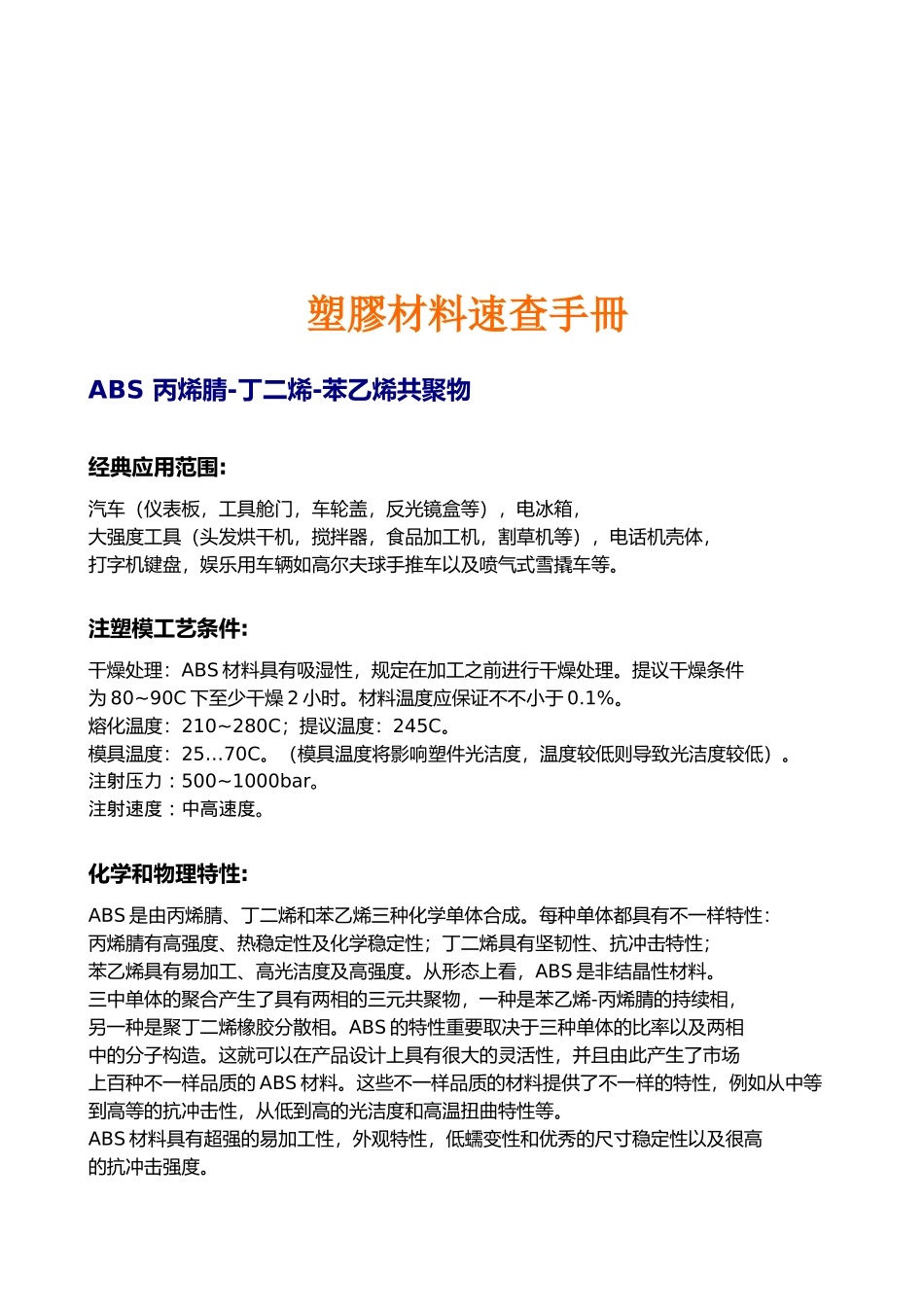

塑膠材料速查手冊ABS 丙烯腈-丁二烯-苯乙烯共聚物经典应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。注塑模工艺条件:干燥处理：ABS 材料具有吸湿性，规定在加工之前进行干燥处理。提议干燥条件为 80~90C 下至少干燥 2 小时。材料温度应保证不不小于 0.1%。熔化温度：210~280C；提议温度：245C。模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：500~1000bar。注射速度：中高速度。化学和物理特性:ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不一样特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS 是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一种是苯乙烯-丙烯腈的持续相，另一种是聚丁二烯橡胶分散相。ABS 的特性重要取决于三种单体的比率以及两相中的分子构造。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不一样品质的 ABS 材料。这些不一样品质的材料提供了不一样的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS 材料具有超强的易加工性，外观特性，低蠕变性和优秀的尺寸稳定性以及很高的抗冲击强度。PA12 聚酰胺 12 或尼龙 12 经典应用范围:水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。注塑模工艺条件:干燥处理：加工之前应保证湿度在 0.1%如下。假如材料是暴露在空气中储存，提议要在85C 热空气中干燥 4~5 小时。假如材料是在密闭容器中储存，那么通过 3 小时温度平衡即可直接使用。熔化温度：240~300C；对于一般特性材料不要超过 310C，对于有阻燃特性材料不要超过270C。模具温度：对于未增强型材料为 30~40C，对于薄壁或大面积元件为 80~90C，对于增强型材料为90~100C。增长温度将增长材料的结晶度。精确地控制模具温度对 PA12 来说是很重要的。注射压力：最大可到 1000bar（提议使用低保压压力和高熔化温度）。注射速度：高速（对于有玻璃添加剂的材料更好些）。流道和浇口:对于未加添加剂的材料，由于材料粘性较低，流道直径应在 30mm 左右。对于增强型材料规定5~8mm 的大流道直径。流道形状应当所有为圆形。...
