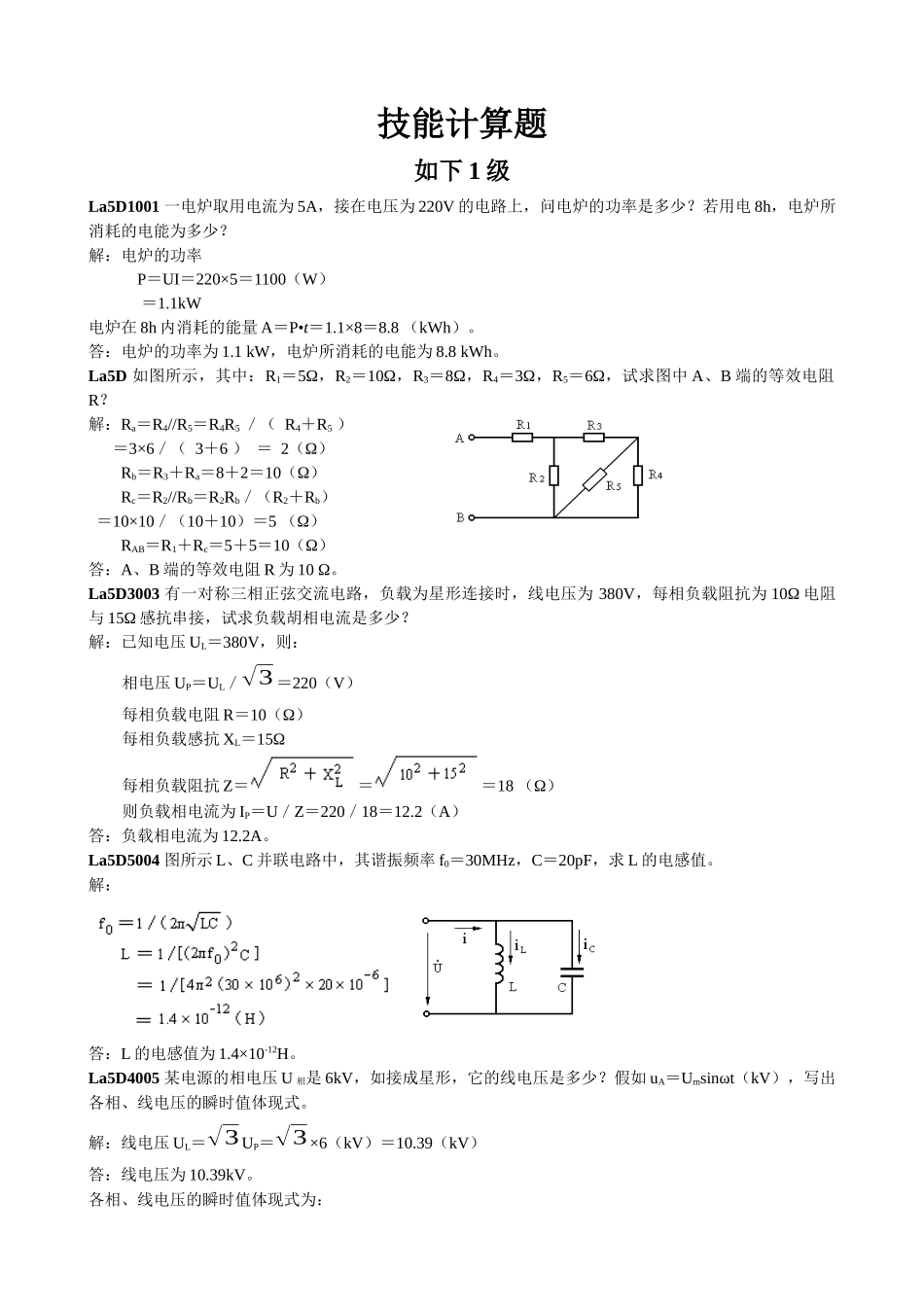

技能计算题如下 1 级La5D1001 一电炉取用电流为 5A，接在电压为 220V 的电路上，问电炉的功率是多少？若用电 8h，电炉所消耗的电能为多少？解：电炉的功率 P＝UI＝220×5＝1100（W） ＝1.1kW电炉在 8h 内消耗的能量 A＝P•t＝1.1×8＝8.8 （kWh）。答：电炉的功率为 1.1 kW，电炉所消耗的电能为 8.8 kWh。La5D 如图所示，其中：R1＝5Ω，R2＝10Ω，R3＝8Ω，R4＝3Ω，R5＝6Ω，试求图中 A、B 端的等效电阻R？解：Ra＝R4//R5＝R4R5 ／（ R4＋R5 ） ＝3×6／（ 3＋6 ） ＝ 2（Ω）Rb＝R3＋Ra＝8＋2＝10（Ω）Rc＝R2//Rb＝R2Rb／（R2＋Rb） ＝10×10／（10＋10）＝5 （Ω）RAB＝R1＋Rc＝5＋5＝10（Ω）答：A、B 端的等效电阻 R 为 10 Ω。La5D3003 有一对称三相正弦交流电路，负载为星形连接时，线电压为 380V，每相负载阻抗为 10Ω 电阻与 15Ω 感抗串接，试求负载胡相电流是多少？解：已知电压 UL＝380V，则：相电压 UP＝UL／√3 ＝220（V）每相负载电阻 R＝10（Ω）每相负载感抗 XL＝15Ω每相负载阻抗 Z＝＝＝18 （Ω）则负载相电流为 IP＝U／Z＝220／18＝12.2（A）答：负载相电流为 12.2A。La5D5004 图所示 L、C 并联电路中，其谐振频率 f0＝30MHz，C＝20pF，求 L 的电感值。解： 答：L 的电感值为 1.4×10-12H。La5D4005 某电源的相电压 U 相是 6kV，如接成星形，它的线电压是多少？假如 uA＝Umsinωt（kV），写出各相、线电压的瞬时值体现式。解：线电压 UL＝√3 UP＝√3 ×6（kV）＝10.39（kV）答：线电压为 10.39kV。各相、线电压的瞬时值体现式为：UA＝Umsinωt（kV）UB＝Umsin（ωt－120°）kVUC＝Umsin（ωt＋120°）kVUAB＝√3 Umsin（ωt＋30°）kVUBC＝√3 Umsin（ωt－90°）kVUCA＝√3 Umsin（ωt＋150°）kVLa5D1006 如图所示，已知：E1＝230V，R1＝1Ω，E2＝215V，R2＝1Ω，R3＝44Ω，试求 I1、I2、I3及各电阻上消耗的功率？解：应用支路电流法建立一组独立方程为：I1＋I2－I3＝0I1R1＋I3R3＝E1－I2R2－I3R3＝ －E2将已知数代入上式，得：I1＋I2－I3＝0I1×1＋I3×44＝230I2×1＋I3×44＝215应用消元法得： I1＝10（A） I2＝ －5（A） I3＝5（A）I1、I3为正值，阐明这两个电流的实际方向与选定的参照方向相似；I2为负值，阐明它的实际方向与参照方向相反。各电阻上消耗胡功率为：P1＝I12R1＝102×1＝100（W）P2＝I22R2＝（－5）2 ×1＝25（W）P3＝...
