2025年广东专用版019九年级物理全册第十七章第3节电阻的测量习题新版新人教版

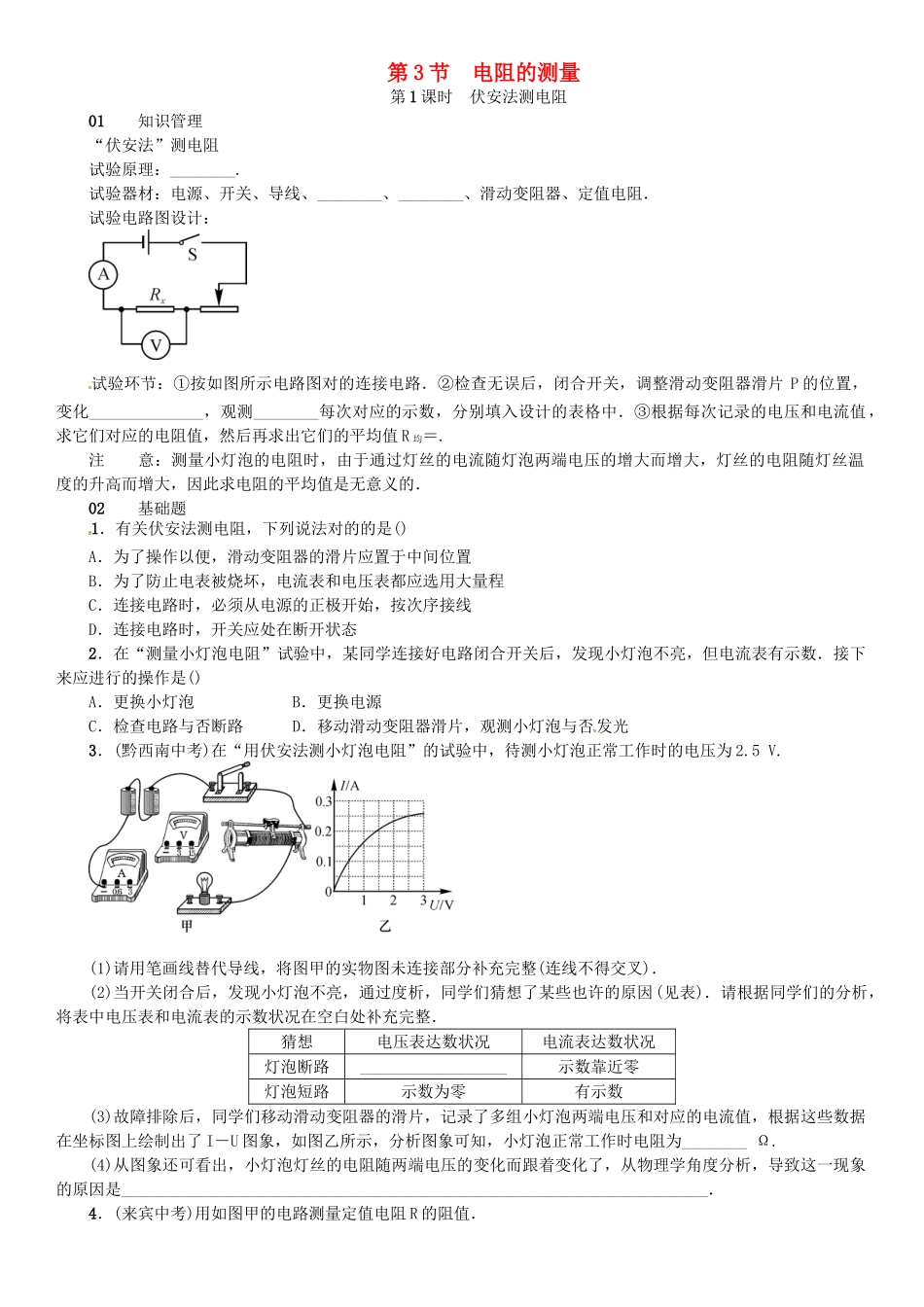

2025年广东专用版019九年级物理全册第十七章第3节电阻的测量习题新版新人教版_第1页
1/7
2025年广东专用版019九年级物理全册第十七章第3节电阻的测量习题新版新人教版_第2页
2/7
2025年广东专用版019九年级物理全册第十七章第3节电阻的测量习题新版新人教版_第3页
3/7
第 3 节 电阻的测量第 1 课时 伏安法测电阻01 知识管理“伏安法”测电阻试验原理:________.试验器材:电源、开关、导线、________、________、滑动变阻器、定值电阻.试验电路图设计:试验环节:①按如图所示电路图对的连接电路.②检查无误后,闭合开关,调整滑动变阻器滑片 P 的位置,变化______________,观测________每次对应的示数,分别填入设计的表格中.③根据每次记录的电压和电流值,求它们对应的电阻值,然后再求出它们的平均值 R 均=.注 意:测量小灯泡的电阻时,由于通过灯丝的电流随灯泡两端电压的增大而增大,灯丝的电阻随灯丝温度的升高而增大,因此求电阻的平均值是无意义的.02 基础题1.有关伏安法测电阻,下列说法对的的是()A.为了操作以便,滑动变阻器的滑片应置于中间位置B.为了防止电表被烧坏,电流表和电压表都应选用大量程C.连接电路时,必须从电源的正极开始,按次序接线D.连接电路时,开关应处在断开状态2.在“测量小灯泡电阻”试验中,某同学连接好电路闭合开关后,发现小灯泡不亮,但电流表有示数.接下来应进行的操作是()A.更换小灯泡 B.更换电源C.检查电路与否断路 D.移动滑动变阻器滑片,观测小灯泡与否发光3.(黔西南中考)在“用伏安法测小灯泡电阻”的试验中,待测小灯泡正常工作时的电压为 2.5 V.(1)请用笔画线替代导线,将图甲的实物图未连接部分补充完整(连线不得交叉).(2)当开关闭合后,发现小灯泡不亮,通过度析,同学们猜想了某些也许的原因(见表).请根据同学们的分析,将表中电压表和电流表的示数状况在空白处补充完整.猜想电压表达数状况电流表达数状况灯泡断路__________________示数靠近零灯泡短路示数为零有示数(3)故障排除后,同学们移动滑动变阻器的滑片,记录了多组小灯泡两端电压和对应的电流值,根据这些数据在坐标图上绘制出了 I-U 图象,如图乙所示,分析图象可知,小灯泡正常工作时电阻为________ Ω.(4)从图象还可看出,小灯泡灯丝的电阻随两端电压的变化而跟着变化了,从物理学角度分析,导致这一现象的原因是________________________________________________________________________.4.(来宾中考)用如图甲的电路测量定值电阻 R 的阻值.(1)测量电阻的试验原理是________.(2)按图甲电路,将图乙中的滑动变阻器对的连入电路.(3)连接电路时,开关必须________,对的连接电路后,闭合开关前,滑动变阻器的阻值应处在________值.(4)闭合开关,将...
