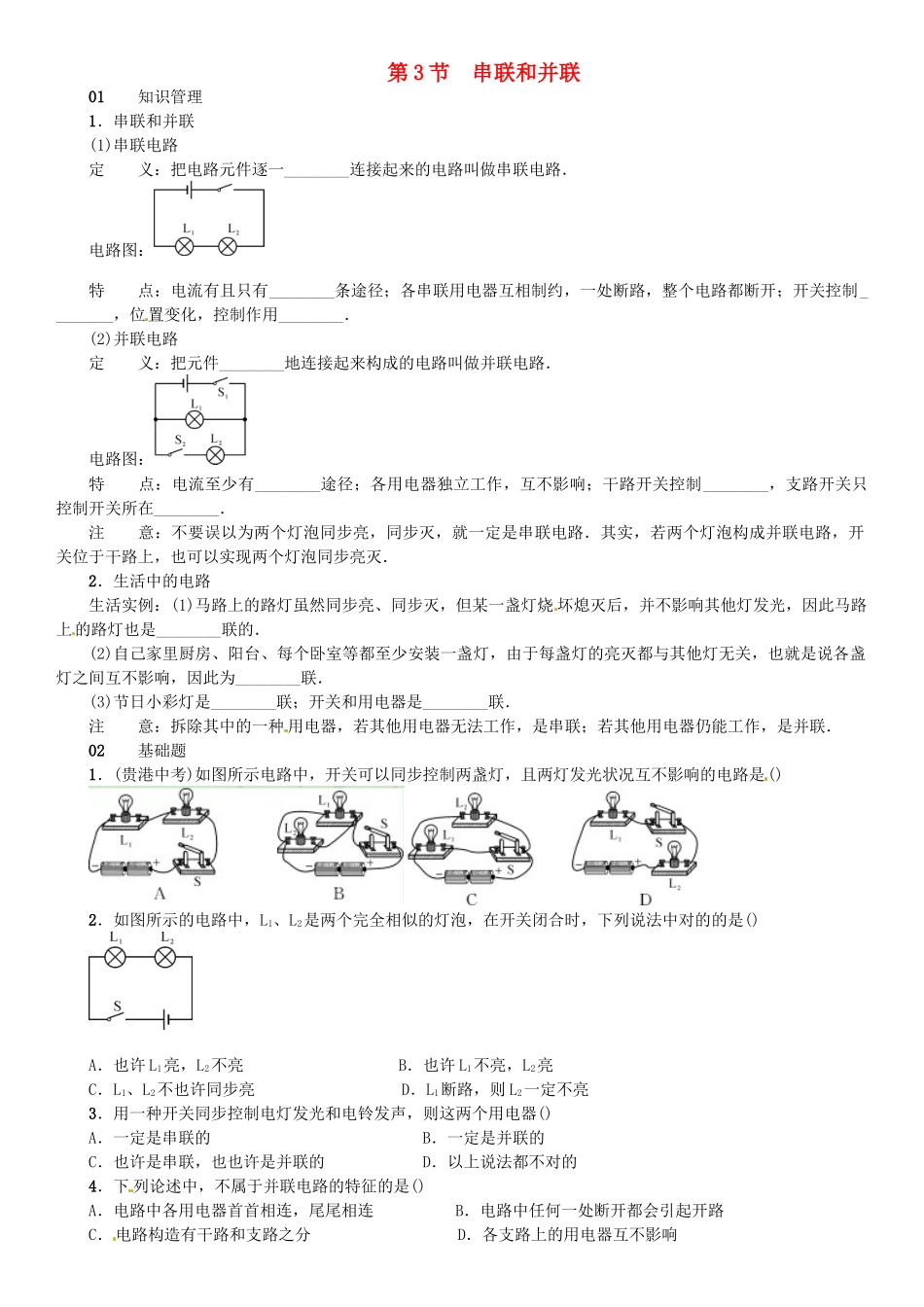

第 3 节 串联和并联01 知识管理1．串联和并联(1)串联电路定 义：把电路元件逐一________连接起来的电路叫做串联电路．电路图：特 点：电流有且只有________条途径；各串联用电器互相制约，一处断路，整个电路都断开；开关控制________，位置变化，控制作用________．(2)并联电路定 义：把元件________地连接起来构成的电路叫做并联电路．电路图：特 点：电流至少有________途径；各用电器独立工作，互不影响；干路开关控制________，支路开关只控制开关所在________．注 意：不要误以为两个灯泡同步亮，同步灭，就一定是串联电路．其实，若两个灯泡构成并联电路，开关位于干路上，也可以实现两个灯泡同步亮灭．2．生活中的电路生活实例：(1)马路上的路灯虽然同步亮、同步灭，但某一盏灯烧 坏熄灭后，并不影响其他灯发光，因此马路上的路灯也是________联的．(2)自己家里厨房、阳台、每个卧室等都至少安装一盏灯，由于每盏灯的亮灭都与其他灯无关，也就是说各盏灯之间互不影响，因此为________联．(3)节日小彩灯是________联；开关和用电器是________联．注 意：拆除其中的一种 用电器，若其他用电器无法工作，是串联；若其他用电器仍能工作，是并联．02 基础题 1．(贵港中考)如图所示电路中，开关可以同步控制两盏灯，且两灯发光状况互不影响的电路是()2．如图所示的电路中，L1、L2是两个完全相似的灯泡，在开关闭合时，下列说法中对的的是()A．也许 L1亮，L2不亮 B．也许 L1不亮，L2亮C．L1、L2不也许同步亮 D．L1断路，则 L2一定不亮3．用一种开关同步控制电灯发光和电铃发声，则这两个用电器()A．一定是串联的 B．一定是并联的C．也许是串联，也也许是并联的 D．以上说法都不对的4．下 列论述中，不属于并联电路的特征的是()A．电路中各用电器首首相连，尾尾相连 B．电路中任何一处断开都会引起开路C．电路构造有干路和支路之分 D．各支路上的用电器互不影响5．如图电路中，当只闭合开关 S2时，L1、L2________联；当闭合开关 S1、S3时，L1、L2________联；当同步闭合 S1、S2、S3时，电路会发生________，损坏电源． 第 5 题图 第 6 题图6．(淮安中考)如图所示，闭合开关 S，电灯 L1与 L2的连接方式是________联；断开开关 S，会发生的现象是______________；电路连接的不妥之处是______________________．7．(北海中考)请用笔画线替代导线，在图中将两个灯泡、开关连成串联电路．03 中等题8．(钦州中考)...
