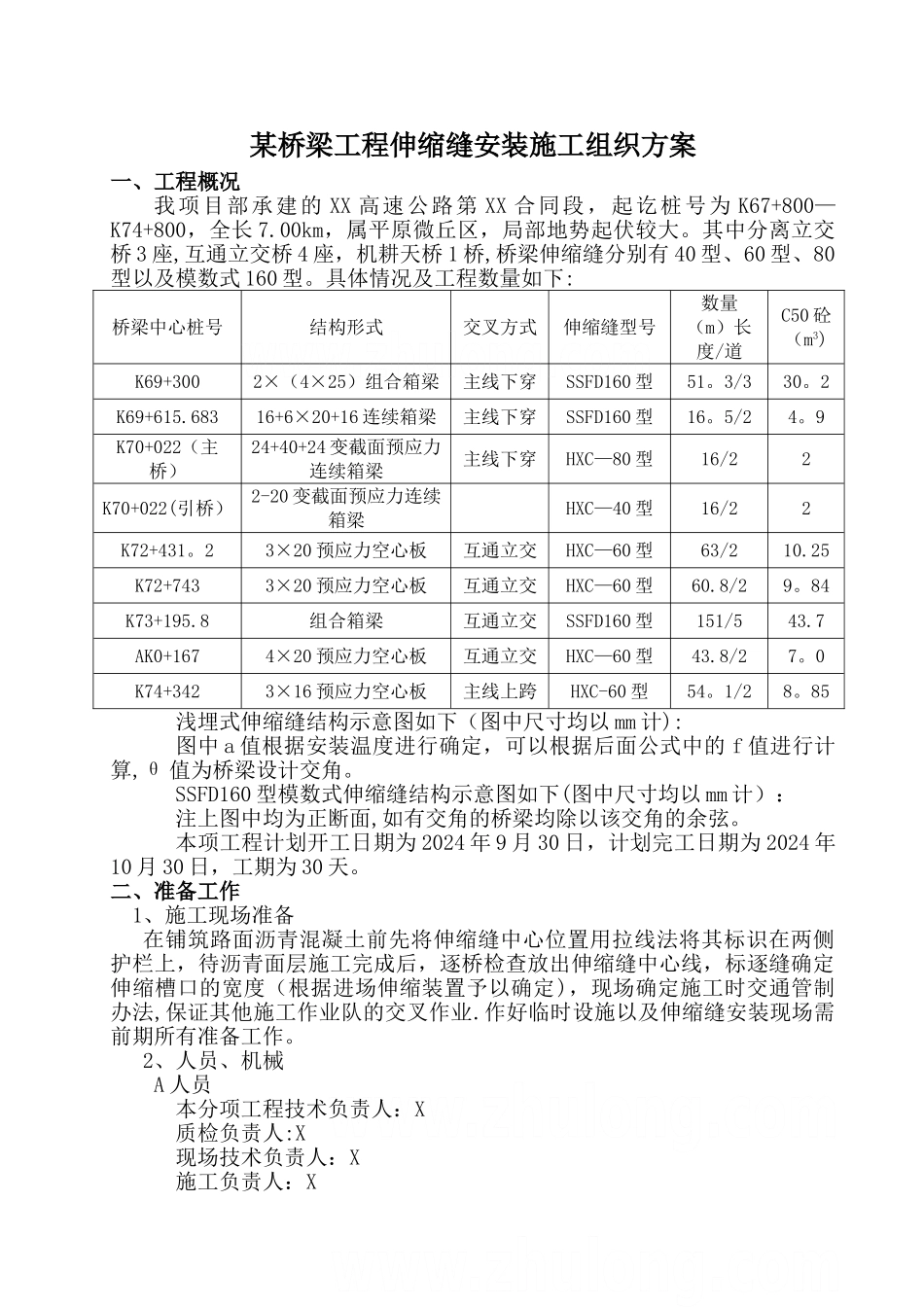

某桥梁工程伸缩缝安装施工组织方案一、工程概况我项目部承建的 XX 高速公路第 XX 合同段，起讫桩号为 K67+800—K74+800，全长 7.00km，属平原微丘区，局部地势起伏较大。其中分离立交桥 3 座,互通立交桥 4 座，机耕天桥 1 桥,桥梁伸缩缝分别有 40 型、60 型、80型以及模数式 160 型。具体情况及工程数量如下:桥梁中心桩号结构形式交叉方式伸缩缝型号数量（m）长度/道C50 砼（m3)K69+3002×（4×25）组合箱梁主线下穿SSFD160 型51。3/330。2K69+615.68316+6×20+16 连续箱梁主线下穿SSFD160 型16。5/24。9K70+022（主桥）24+40+24 变截面预应力连续箱梁主线下穿HXC—80 型16/22K70+022(引桥）2-20 变截面预应力连续箱梁HXC—40 型16/22K72+431。23×20 预应力空心板互通立交HXC—60 型63/210.25K72+7433×20 预应力空心板互通立交HXC—60 型60.8/29。84K73+195.8组合箱梁互通立交SSFD160 型151/543.7AK0+1674×20 预应力空心板互通立交HXC—60 型43.8/27。0K74+3423×16 预应力空心板主线上跨HXC-60 型54。1/28。85浅埋式伸缩缝结构示意图如下（图中尺寸均以 mm 计):图中 a 值根据安装温度进行确定，可以根据后面公式中的 f 值进行计算,θ 值为桥梁设计交角。SSFD160 型模数式伸缩缝结构示意图如下(图中尺寸均以 mm 计）：注上图中均为正断面,如有交角的桥梁均除以该交角的余弦。本项工程计划开工日期为 2024 年 9 月 30 日，计划完工日期为 2024 年10 月 30 日，工期为 30 天。二、准备工作1、施工现场准备在铺筑路面沥青混凝土前先将伸缩缝中心位置用拉线法将其标识在两侧护栏上，待沥青面层施工完成后，逐桥检查放出伸缩缝中心线，标逐缝确定伸缩槽口的宽度（根据进场伸缩装置予以确定)，现场确定施工时交通管制办法,保证其他施工作业队的交叉作业.作好临时设施以及伸缩缝安装现场需前期所有准备工作。2、人员、机械A 人员本分项工程技术负责人：X质检负责人:X现场技术负责人：X施工负责人：X测量负责人：X试验室负责人：X施工作业人员：10 人B 机械设备JS750 强制式混凝土搅拌机 1 台，插入式振动棒 2 台,UNX400 电焊机 1 台，手执式平板振动器 2 台，混凝土运输车 2 台,切缝机 2 台，空气压缩机(2.8m3）4 台，发电机组 30 千瓦 5 套，交通运输车 4 辆,吊安支架若干.洒水车（带高压喷嘴）1 台以及其他伸缩缝安装所需小型机具.C 材料准备(1）钢筋符合 GB14...
