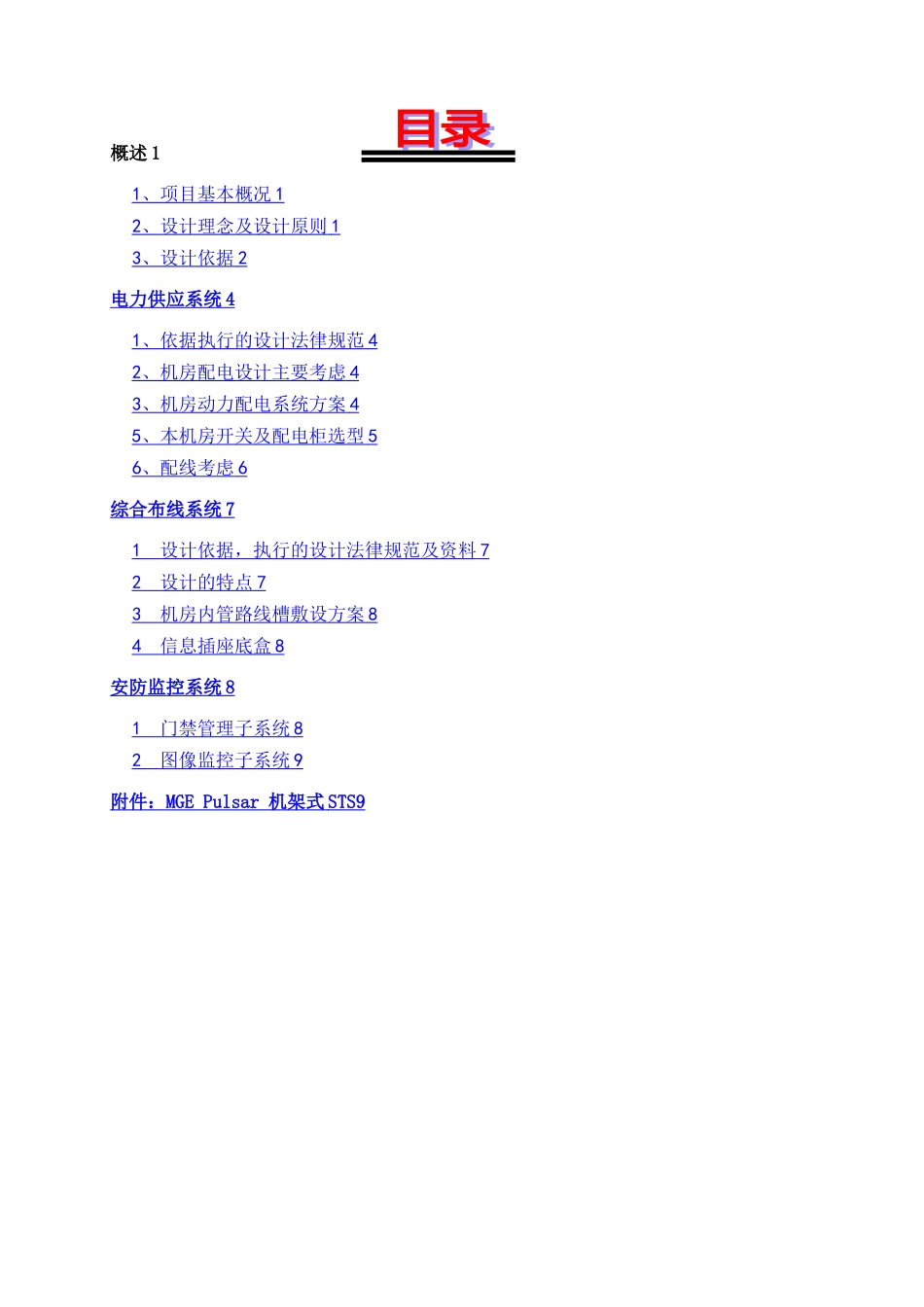

概述 11 、项目基本概况 1 2 、设计理念及设计原则 1 3 、设计依据 2 电力供应系统 4 1 、依据执行的设计法律规范 4 2 、机房配电设计主要考虑 4 3 、机房动力配电系统方案 4 5 、本机房开关及配电柜选型 5 6 、配线考虑 6 综合布线系统 7 1 设计依据，执行的设计法律规范及资料 7 2 设计的特点 7 3 机房内管路线槽敷设方案 8 4 信息插座底盒 8 安防监控系统 8 1 门禁管理子系统 8 2 图像监控子系统 9 附件： MGE Pulsar 机架式 STS 9 概述1、项目基本概况机房在大楼 10 层，基于业务的不断进展和需求决定对信息中心计算机机房进行改造.现有机房空间用玻璃隔断划分为两个大的区域。设有缓冲间，其中监控室和主机房中间有一道玻璃隔断，用平开门隔开，配电间在主机房的区域中，另在机房内监控室一端设有值班室。本次机房改造项目对该机房的空间功能区的划分不做大的调整.依据贵方提供的“中心机房电源动力改造"要求，我们从配电系统、综合布线以及机房的监控系统作改造，使改造后的机房成为高性能、高可靠、高安全、先进的 IDC 控制中心。 改造过程中我们会充分考虑到现有机房生产环境的安全运行,合理安排分布实施方案，充分做好保护性施工，尽最大可能减少系统切换次数和系统中断时间，确保施工期间设备安全运行。2、设计理念及设计原则根据机房工程项目的状况，我们所做的设计必须满足各项业务应用需求，尤其是作为银行行业专业应用，同时又面对未来快速增长的进展需求,因此应是高质量的、灵活的、开放的。设计时考虑避开下列外界因素:电磁场、易燃物、易燃性气体、磁场、爆炸物品、电力杂波、潮气、灰尘等影响.机房建设应依据国家有关标准,充分利用、整合现有资源，根据“有用可靠、有效适度、经济节约、技术先进”的总体原则实施。在机房设计、建设过程中还应充分考虑方便今后的运行维护,并能有效降低机房运行及维护成本。机房建设的具体原则主要包括：高安全性要充分考虑并实行有效措施防止火灾、电力故障、通信故障、漏水、雷击、非法入侵等造成的安全事故。高可靠性实行有效措施提高平均无故障时间（MTBF），降低平均修复时间(MTTR)，提高运维管理水平。标准化和法律规范化在数据中心机房设计和建设过程中，应当基于有关国家标准和国际标准,坚持统一标准、法律规范的原则，从而为未来的业务进展、设备扩容奠定基础。灵活性和可扩展性数据中心机房必须具有良好的灵活性与可扩展...
