2025年安装预算员入门速成笔记

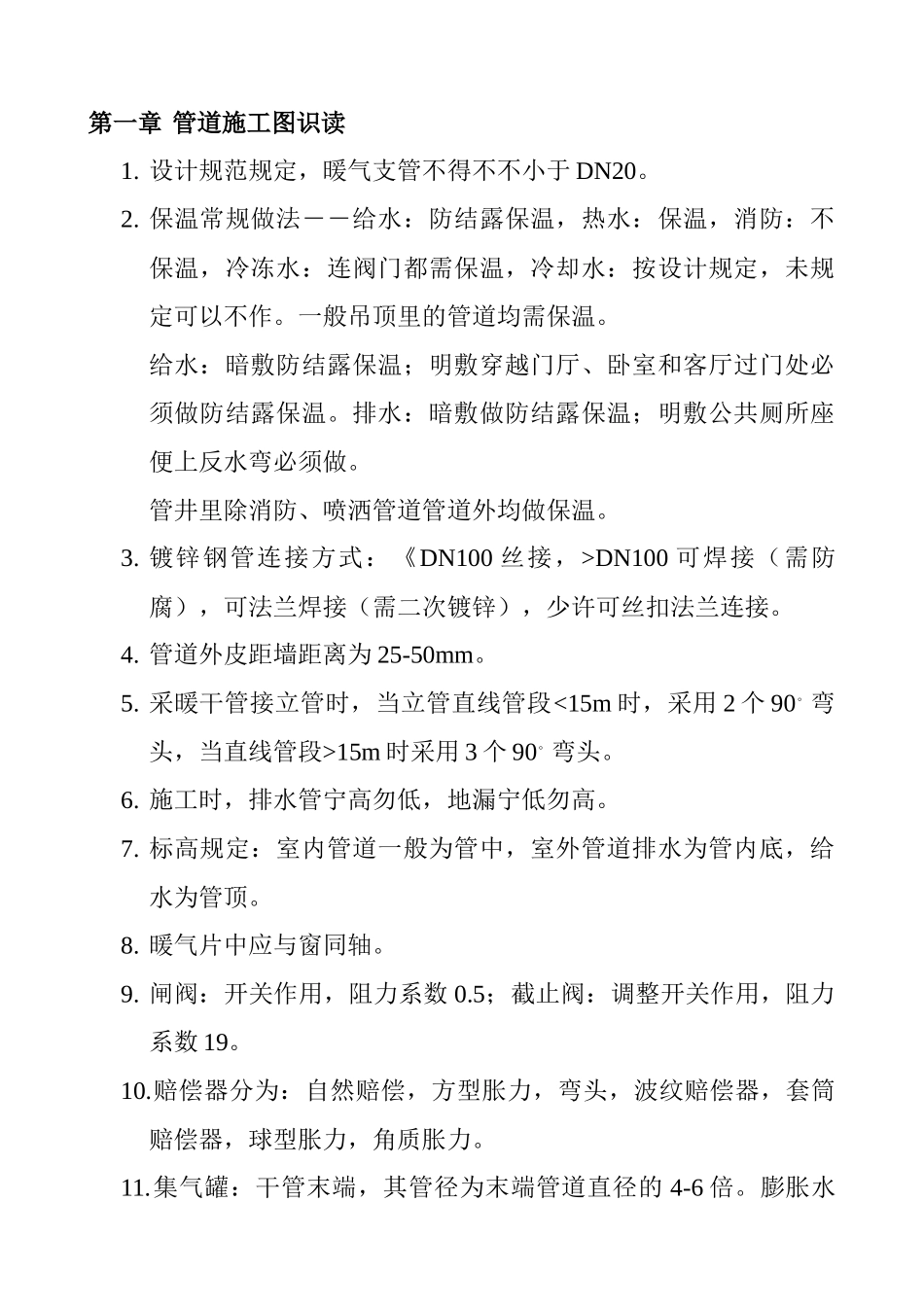

第一章 管道施工图识读1. 设计规范规定，暖气支管不得不不小于 DN20。2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计规定，未规定可以不作。一般吊顶里的管道均需保温。给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。管井里除消防、喷洒管道管道外均做保温。3. 镀锌钢管连接方式：《DN100 丝接，>DN100 可焊接（需防腐），可法兰焊接（需二次镀锌），少许可丝扣法兰连接。4. 管道外皮距墙距离为 25-50mm。5. 采暖干管接立管时，当立管直线管段<15m 时，采用 2 个 90。弯头，当直线管段>15m 时采用 3 个 90。弯头。6. 施工时，排水管宁高勿低，地漏宁低勿高。7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。8. 暖气片中应与窗同轴。9. 闸阀：开关作用，阻力系数 0.5；截止阀：调整开关作用，阻力系数 19。10.赔偿器分为：自然赔偿，方型胀力，弯头，波纹赔偿器，套筒赔偿器，球型胀力，角质胀力。11.集气罐：干管末端，其管径为末端管道直径的 4-6 倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。集气罐安装位置：管道接口距集气罐上端 2/3，距下端 1/3。12.按照原则图集，掌握热媒入口状况。13.PP-R 管可以套用铝塑复合管或给水 U-PVC 管道定额。14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管 Ⅰ 型防水套管合用于铸铁管和非金属管；Ⅱ型防水套管合用于钢管；Ⅲ型防水套管合用于钢管预埋，将翼环直接含在钢管上。 （2）柔性防水套管一般合用于管道穿过墙壁处受有振动或有严密防水规定的构筑物。 一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。 若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。15.一般水表管径比管道管径小一号。16.给水支管上但凡接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。17.规定：洗脸盆（洗菜盆）上边缘距地 800mm. 水嘴距脸盆上边缘 200mm. 拖布池水嘴距拖布池上边缘 300mm 座便给水距地 250mm 脸盆给水距地 450mm18.立管出地面时必须加阀门和活接头。19.消火栓：单栓 DN65 规范：栓口向外，不应安装在门轴侧 双栓 DN65 或 DN50 消火...
