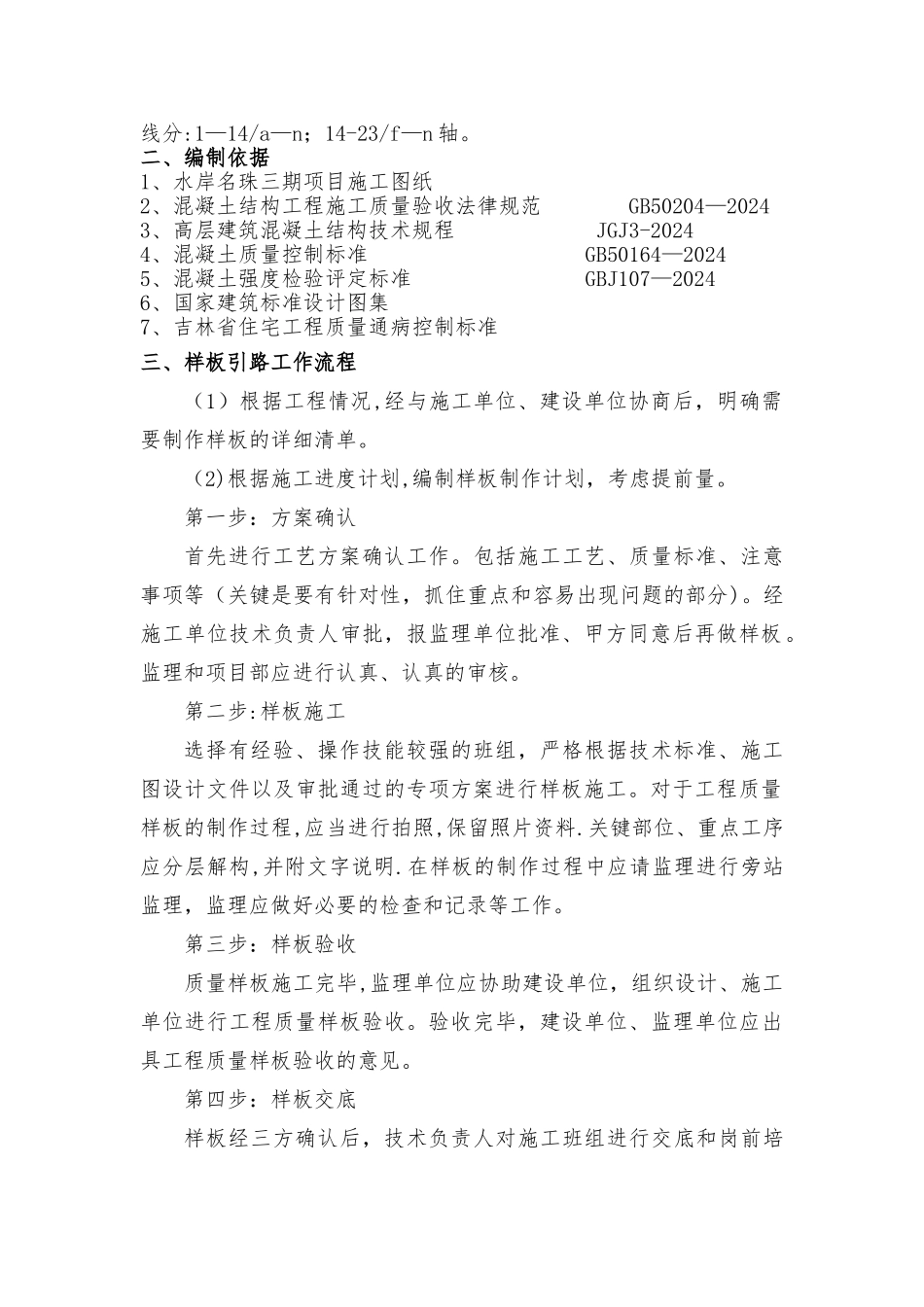

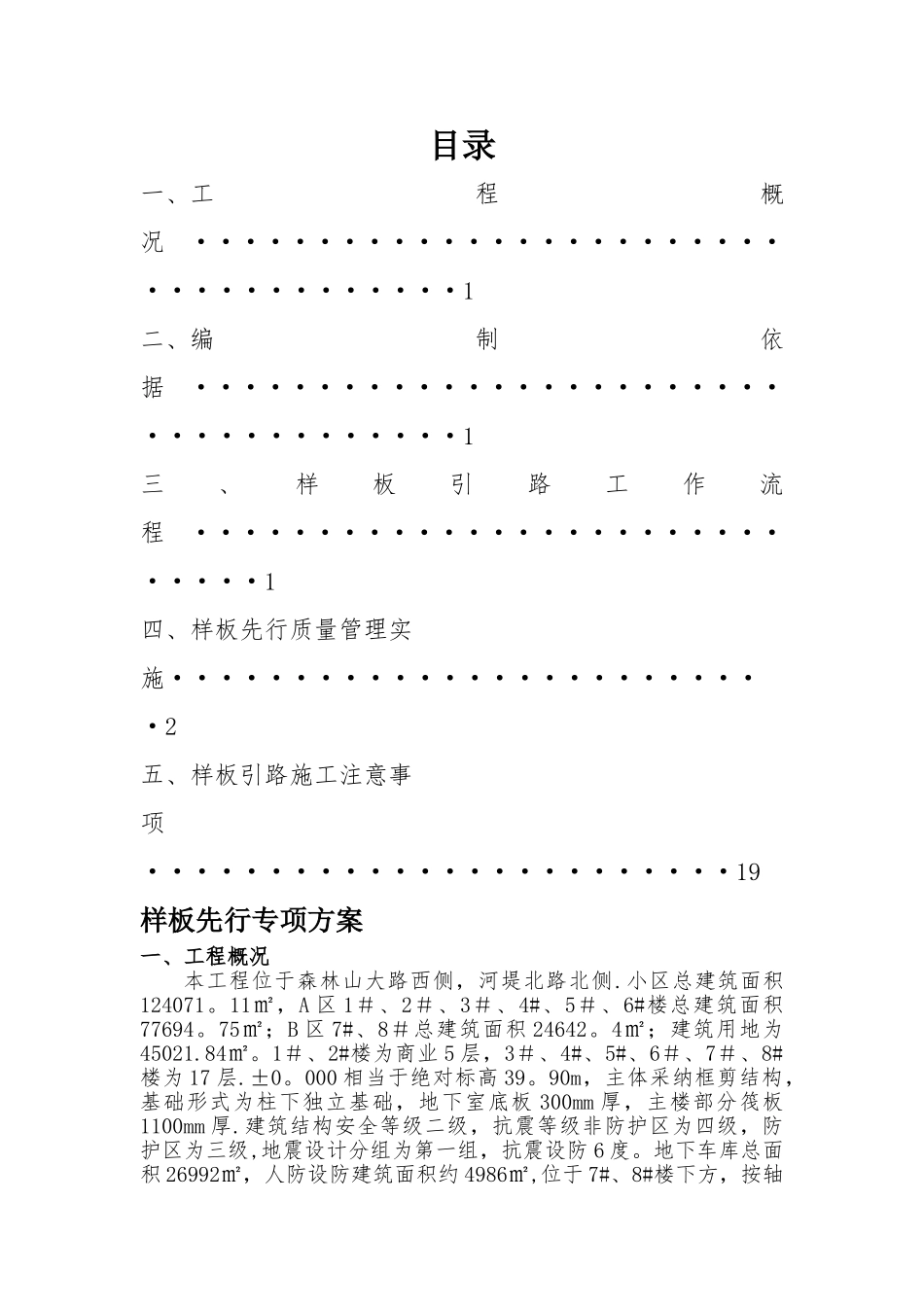

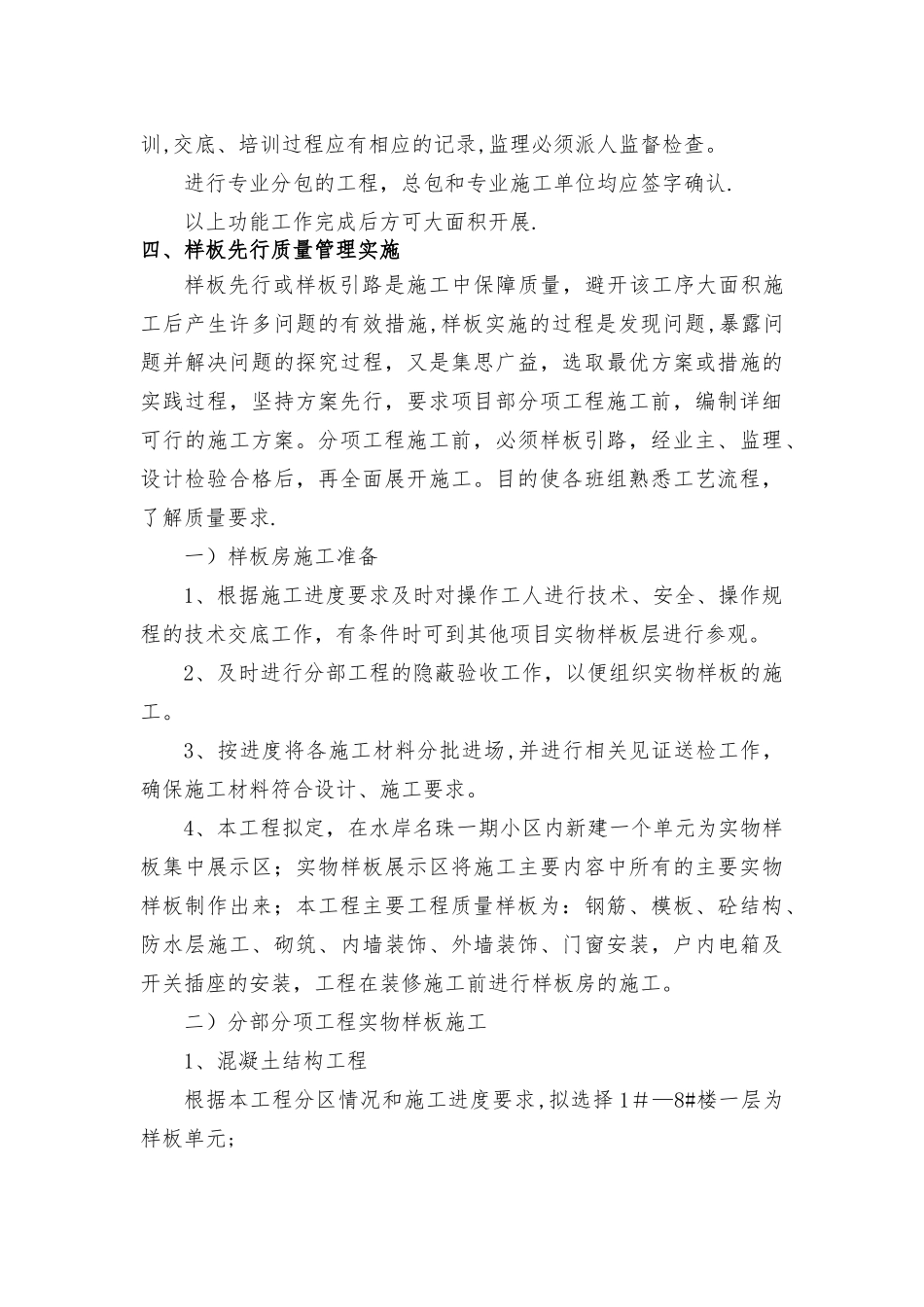

目录一、工程概况·····································1二、编制依据·····································1三、样板引路工作流程·····························1四、样板先行质量管理实施·························2五、样板引路施工注意事项························19样板先行专项方案一、工程概况本工程位于森林山大路西侧，河堤北路北侧.小区总建筑面积124071。11㎡，A 区 1＃、2＃、3＃、4#、5＃、6#楼总建筑面积77694。75㎡；B 区 7#、8＃总建筑面积 24642。4㎡；建筑用地为45021.84㎡。1＃、2#楼为商业 5 层，3＃、4#、5#、6＃、7＃、8#楼为 17 层.±0。000 相当于绝对标高 39。90m，主体采纳框剪结构，基础形式为柱下独立基础，地下室底板 300mm 厚，主楼部分筏板1100mm 厚.建筑结构安全等级二级，抗震等级非防护区为四级，防护区为三级,地震设计分组为第一组，抗震设防 6 度。地下车库总面积 26992㎡，人防设防建筑面积约 4986㎡,位于 7#、8#楼下方，按轴线分:1—14/a—n；14-23/f—n 轴。二、编制依据1、水岸名珠三期项目施工图纸2、混凝土结构工程施工质量验收法律规范 GB50204—20243、高层建筑混凝土结构技术规程 JGJ3-20244、混凝土质量控制标准 GB50164—20245、混凝土强度检验评定标准 GBJ107—20246、国家建筑标准设计图集 7、吉林省住宅工程质量通病控制标准三、样板引路工作流程（1）根据工程情况,经与施工单位、建设单位协商后，明确需要制作样板的详细清单。（2)根据施工进度计划,编制样板制作计划，考虑提前量。第一步：方案确认首先进行工艺方案确认工作。包括施工工艺、质量标准、注意事项等（关键是要有针对性，抓住重点和容易出现问题的部分)。经施工单位技术负责人审批，报监理单位批准、甲方同意后再做样板。监理和项目部应进行认真、认真的审核。第二步:样板施工选择有经验、操作技能较强的班组，严格根据技术标准、施工图设计文件以及审批通过的专项方案进行样板施工。对于工程质量样板的制作过程,应当进行拍照,保留照片资料.关键部位、重点工序应分层解构,并附文字说明.在样板的制作过程中应请监理进行旁站监理，监理应做好必要的检查和记录等工作。第三步：样板验收质量样板施工完毕,监理单位应协助建设单位，组织设计...
