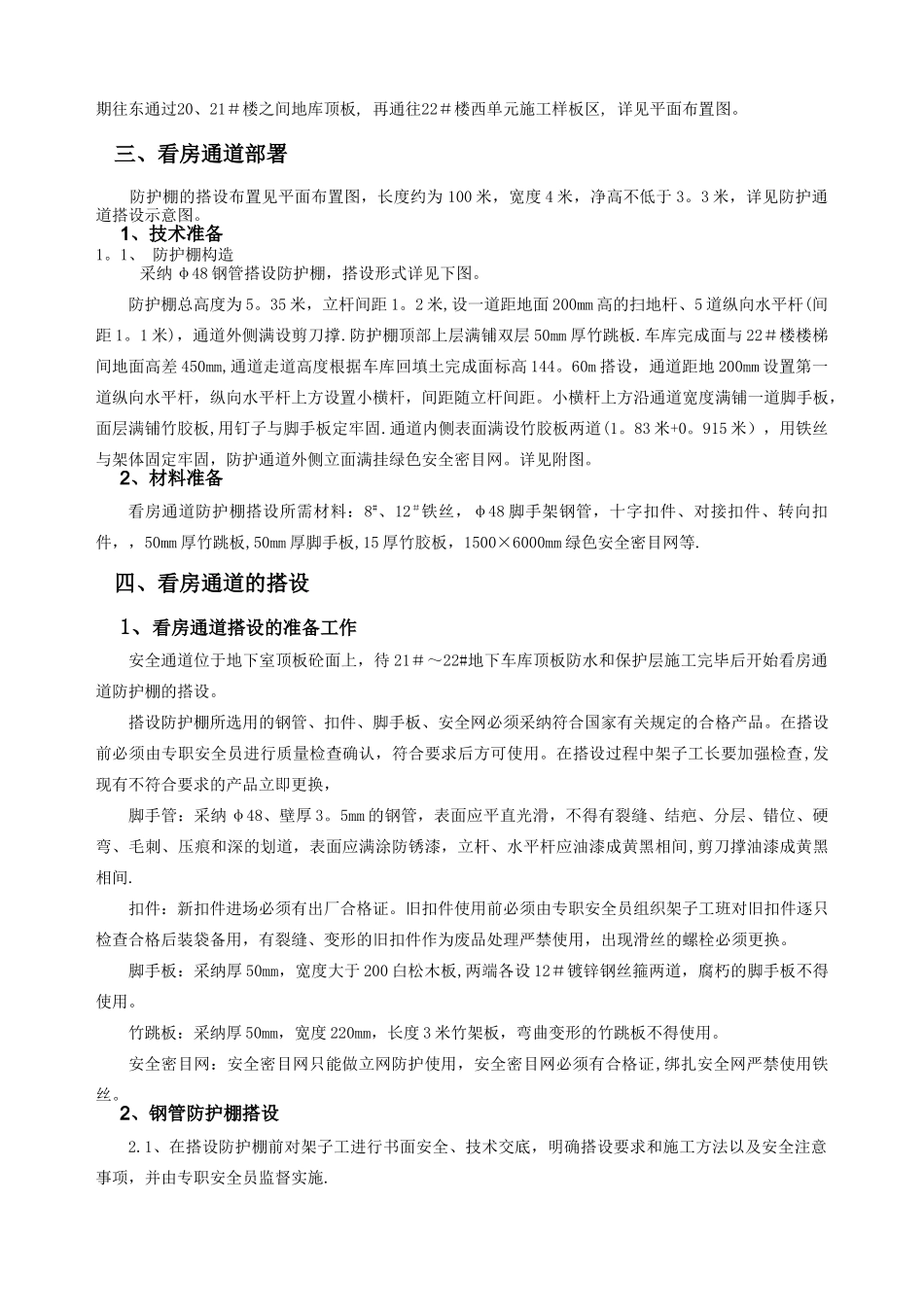

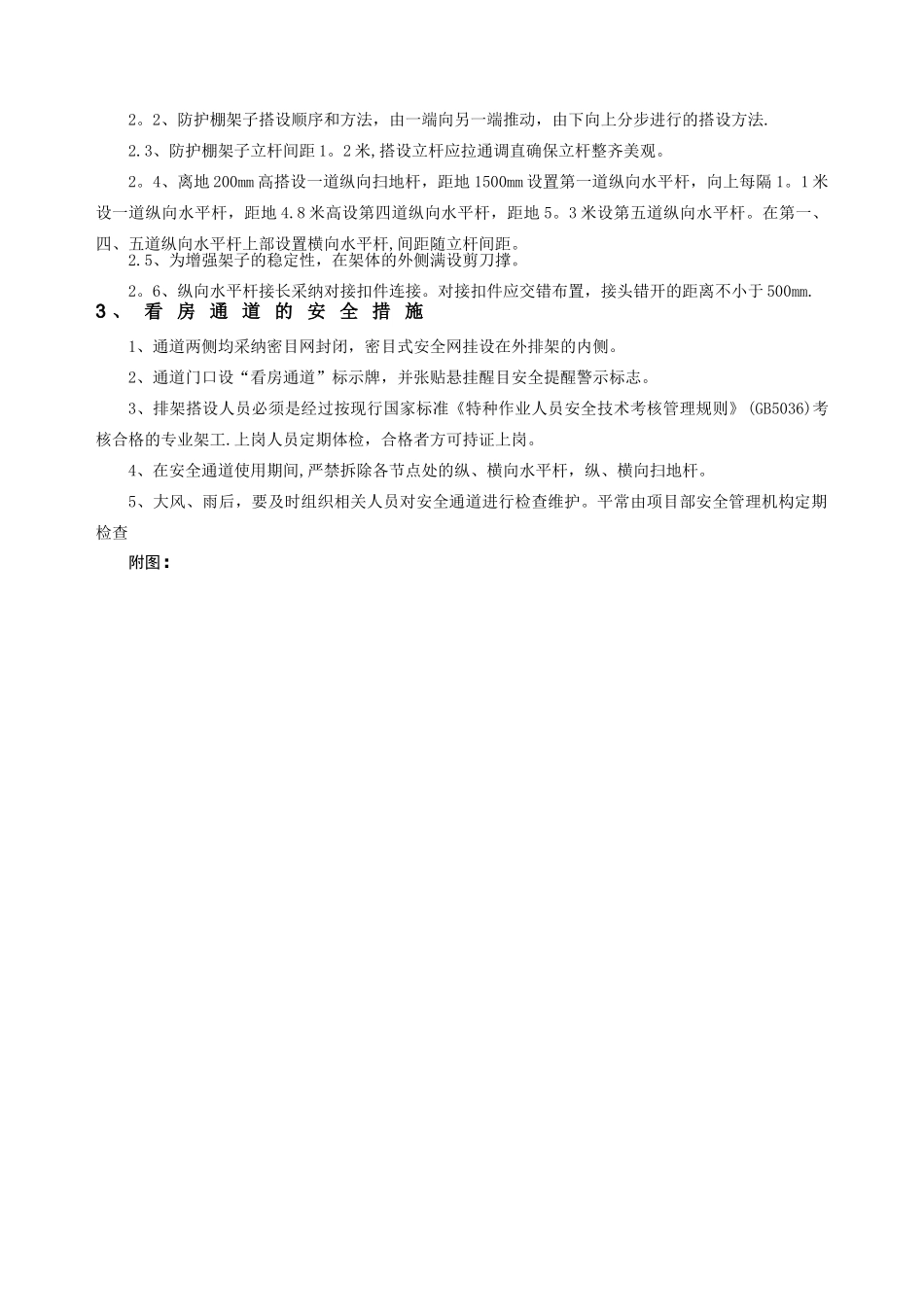

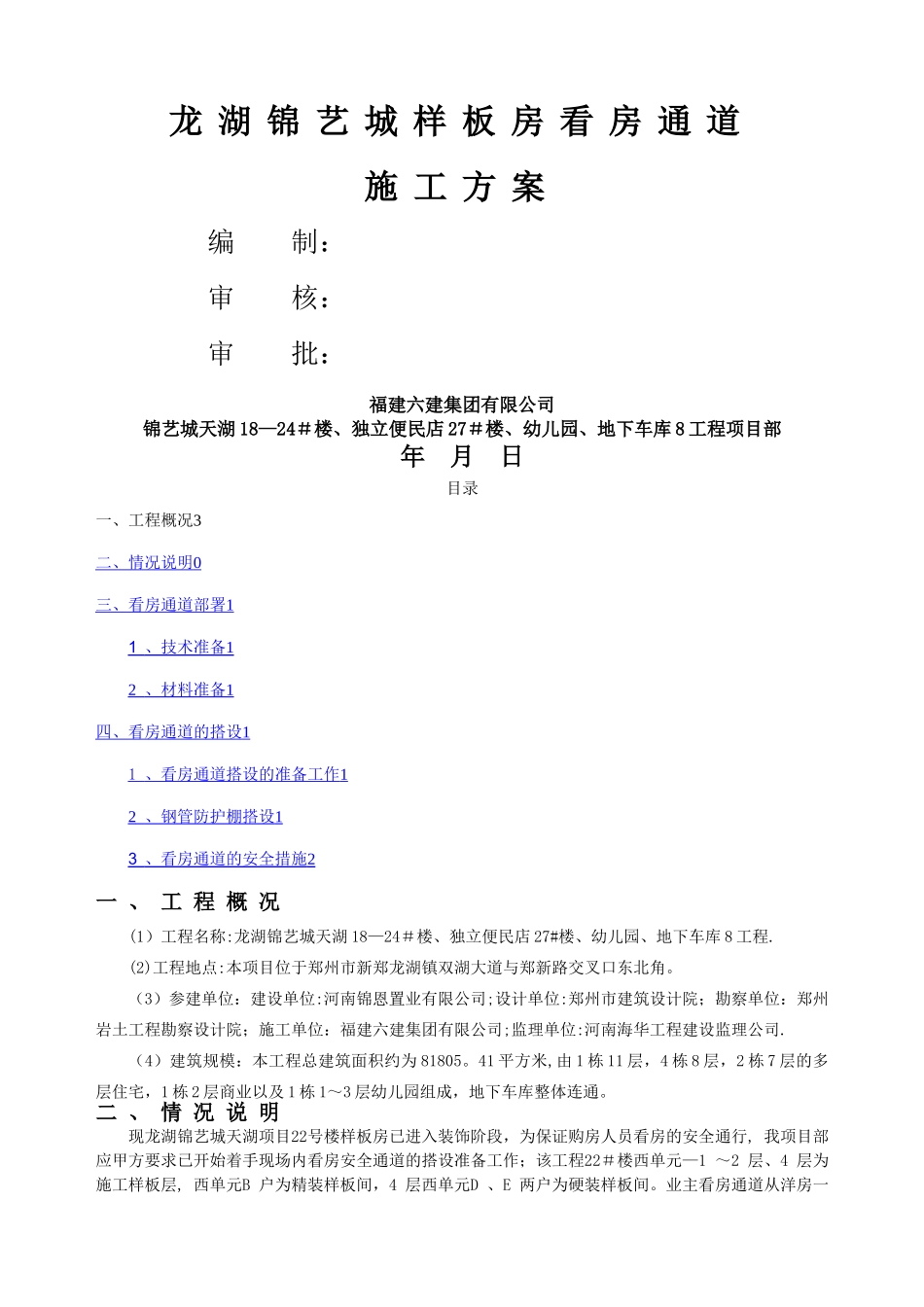

龙 湖 锦 艺 城 样 板 房 看 房 通 道施 工 方 案编 制：审 核：审 批：福建六建集团有限公司锦艺城天湖 18—24＃楼、独立便民店 27＃楼、幼儿园、地下车库 8 工程项目部年 月 日目录一、工程概况3二、情况说明 0 三、看房通道部署 1 1 、技术准备 1 2 、材料准备 1 四、看房通道的搭设 1 1 、 看房通道搭设的准备工作 1 2 、钢管防护棚搭设 1 3 、看房通道的安全措施 2 一 、 工 程 概 况(1）工程名称:龙湖锦艺城天湖 18—24＃楼、独立便民店 27#楼、幼儿园、地下车库 8 工程.(2)工程地点:本项目位于郑州市新郑龙湖镇双湖大道与郑新路交叉口东北角。 （3）参建单位：建设单位:河南锦恩置业有限公司;设计单位:郑州市建筑设计院；勘察单位：郑州岩土工程勘察设计院；施工单位：福建六建集团有限公司;监理单位:河南海华工程建设监理公司.（4）建筑规模：本工程总建筑面积约为 81805。41 平方米,由 1 栋 11 层，4 栋 8 层，2 栋 7 层的多层住宅，1 栋 2 层商业以及 1 栋 1～3 层幼儿园组成，地下车库整体连通。二 、 情 况 说 明现龙湖锦艺城天湖项目22号楼样板房已进入装饰阶段，为保证购房人员看房的安全通行, 我项目部应甲方要求已开始着手现场内看房安全通道的搭设准备工作；该工程22＃楼西单元—1 ～2 层、4 层为施工样板层, 西单元B 户为精装样板间，4 层西单元D 、E 两户为硬装样板间。业主看房通道从洋房一期往东通过20、21＃楼之间地库顶板, 再通往22＃楼西单元施工样板区, 详见平面布置图。三、看房通道部署 防护棚的搭设布置见平面布置图，长度约为 100 米，宽度 4 米，净高不低于 3。3 米，详见防护通道搭设示意图。1、技术准备1。1、 防护棚构造采纳 φ48 钢管搭设防护棚，搭设形式详见下图。防护棚总高度为 5。35 米，立杆间距 1。2 米,设一道距地面 200mm 高的扫地杆、5 道纵向水平杆(间距 1。1 米)，通道外侧满设剪刀撑.防护棚顶部上层满铺双层 50mm 厚竹跳板.车库完成面与 22＃楼楼梯间地面高差 450mm,通道走道高度根据车库回填土完成面标高 144。60m 搭设，通道距地 200mm 设置第一道纵向水平杆，纵向水平杆上方设置小横杆，间距随立杆间距。小横杆上方沿通道宽度满铺一道脚手板，面层满铺竹胶板,用钉子与脚手板定牢固.通道内侧表面满设竹胶板两道(1。83 米+0。915 米），用铁丝与架体固定牢固，防护通道...
