2025年广东专用版019九年级物理全册第十五章第5节串并联电路中电流的规律习题新版新人教版

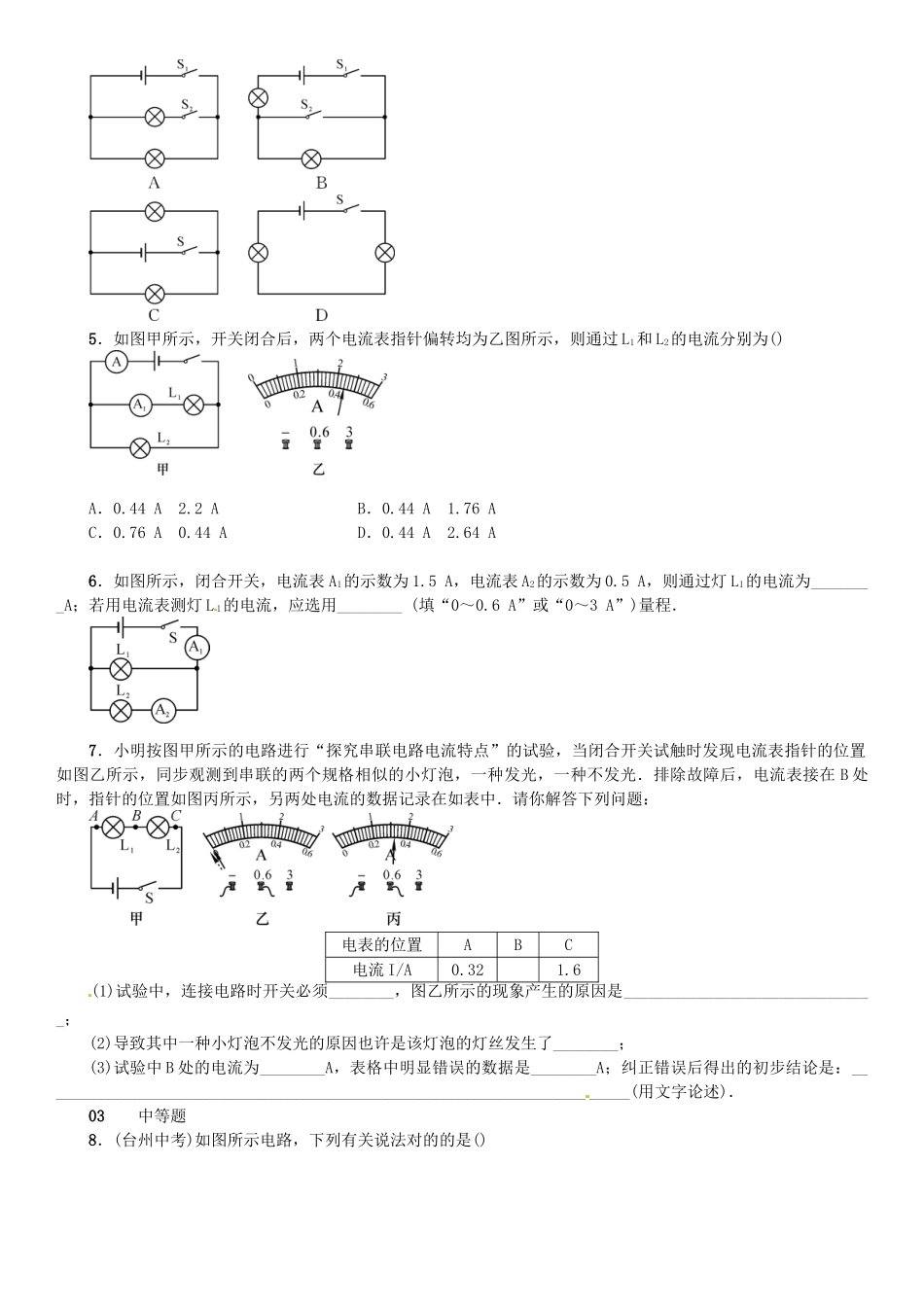

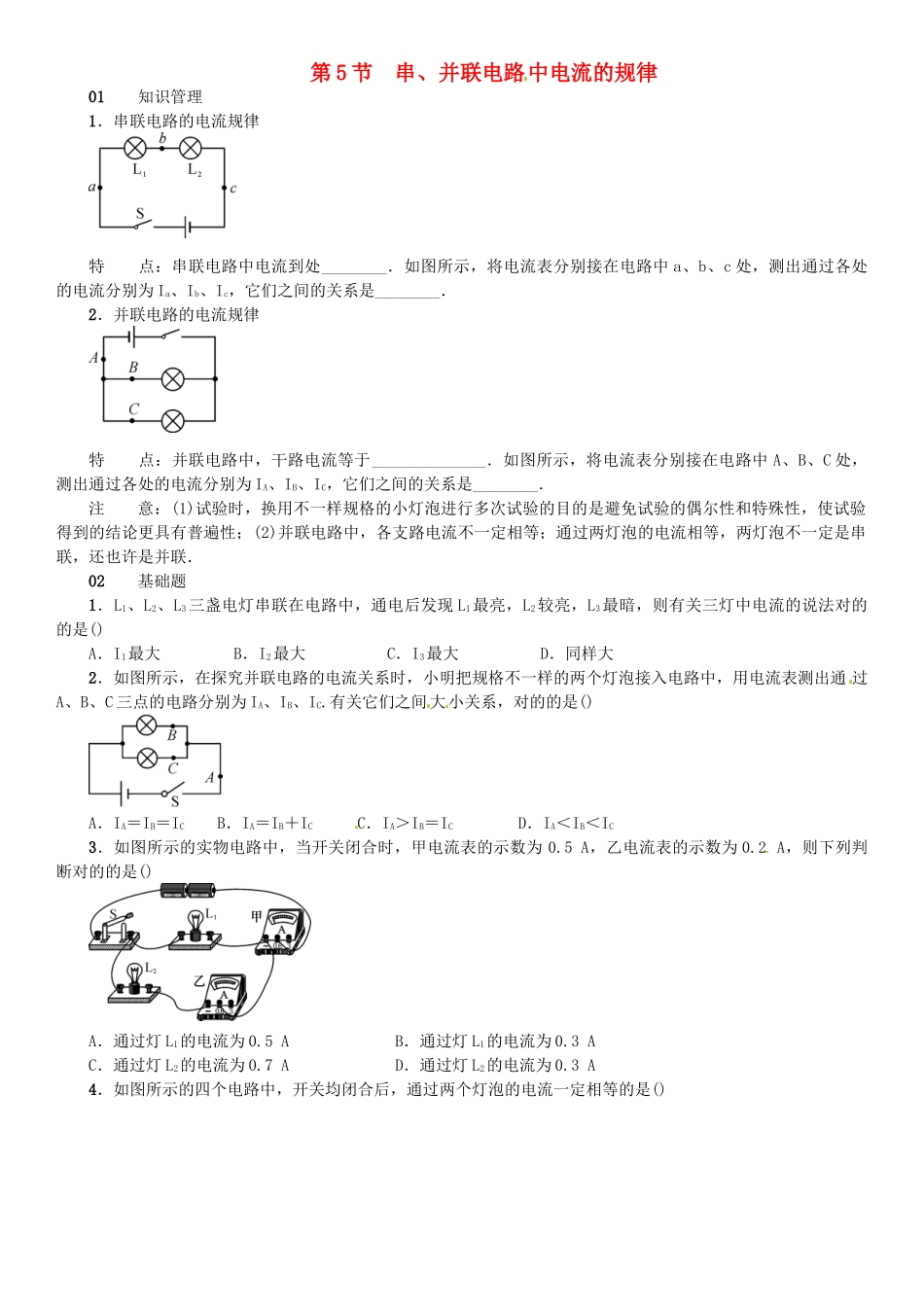

第 5 节 串、并联电路中电流的规律01 知识管理1．串联电路的电流规律特 点：串联电路中电流到处________．如图所示，将电流表分别接在电路中 a、b、c 处，测出通过各处的电流分别为 Ia、Ib、Ic，它们之间的关系是________．2．并联电路的电流规律特 点：并联电路中，干路电流等于______________．如图所示，将电流表分别接在电路中 A、B、C 处，测出通过各处的电流分别为 IA、IB、IC，它们之间的关系是________．注 意：(1)试验时，换用不一样规格的小灯泡进行多次试验的目的是避免试验的偶尔性和特殊性，使试验得到的结论更具有普遍性；(2)并联电路中，各支路电流不一定相等；通过两灯泡的电流相等，两灯泡不一定是串联，还也许是并联．02 基础题1．L1、L2、L3三盏电灯串联在电路中，通电后发现 L1最亮，L2较亮，L3最暗，则有关三灯中电流的说法对的的是()A．I1最大 B．I2最大 C．I3最大 D．同样大2．如图所示，在探究并联电路的电流关系时，小明把规格不一样的两个灯泡接入电路中，用电流表测出通 过A、B、C 三点的电路分别为 IA、IB、IC.有关它们之间大小关系，对的的是()A．IA＝IB＝IC B．IA＝IB＋IC C．IA＞IB＝IC D．IA＜IB＜IC3．如图所示的实物电路中，当开关闭合时，甲电流表的示数为 0.5 A，乙电流表的示数为 0.2 A，则下列判断对的的是()A．通过灯 L1的电流为 0.5 A B．通过灯 L1的电流为 0.3 AC．通过灯 L2的电流为 0.7 A D．通过灯 L2的电流为 0.3 A4．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是()5．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过 L1和 L2的电流分别为()A．0.44 A 2.2 A B．0.44 A 1.76 AC．0.76 A 0.44 A D．0.44 A 2.64 A6．如图所示，闭合开关，电流表 A1的示数为 1.5 A，电流表 A2的示数为 0.5 A，则通过灯 L1的电流为________A；若用电流表测灯 L 1的电流，应选用________ (填“0～0.6 A”或“0～3 A”)量程．7．小明按图甲所示的电路进行“探究串联电路电流特点”的试验，当闭合开关试触时发现电流表指针的位置如图乙所示，同步观测到串联的两个规格相似的小灯泡，一种发光，一种不发光．排除故障后，电流表接在 B 处时，指针的位置如图丙所示，另两处电流的数据记录在如表中．请你解答下列问题：电表的位置ABC电流 I/A0.321.6(1)试验中，连接电路时开关必须________，图乙所示的现象...
