核磁共振室磁屏蔽室设计施工方案

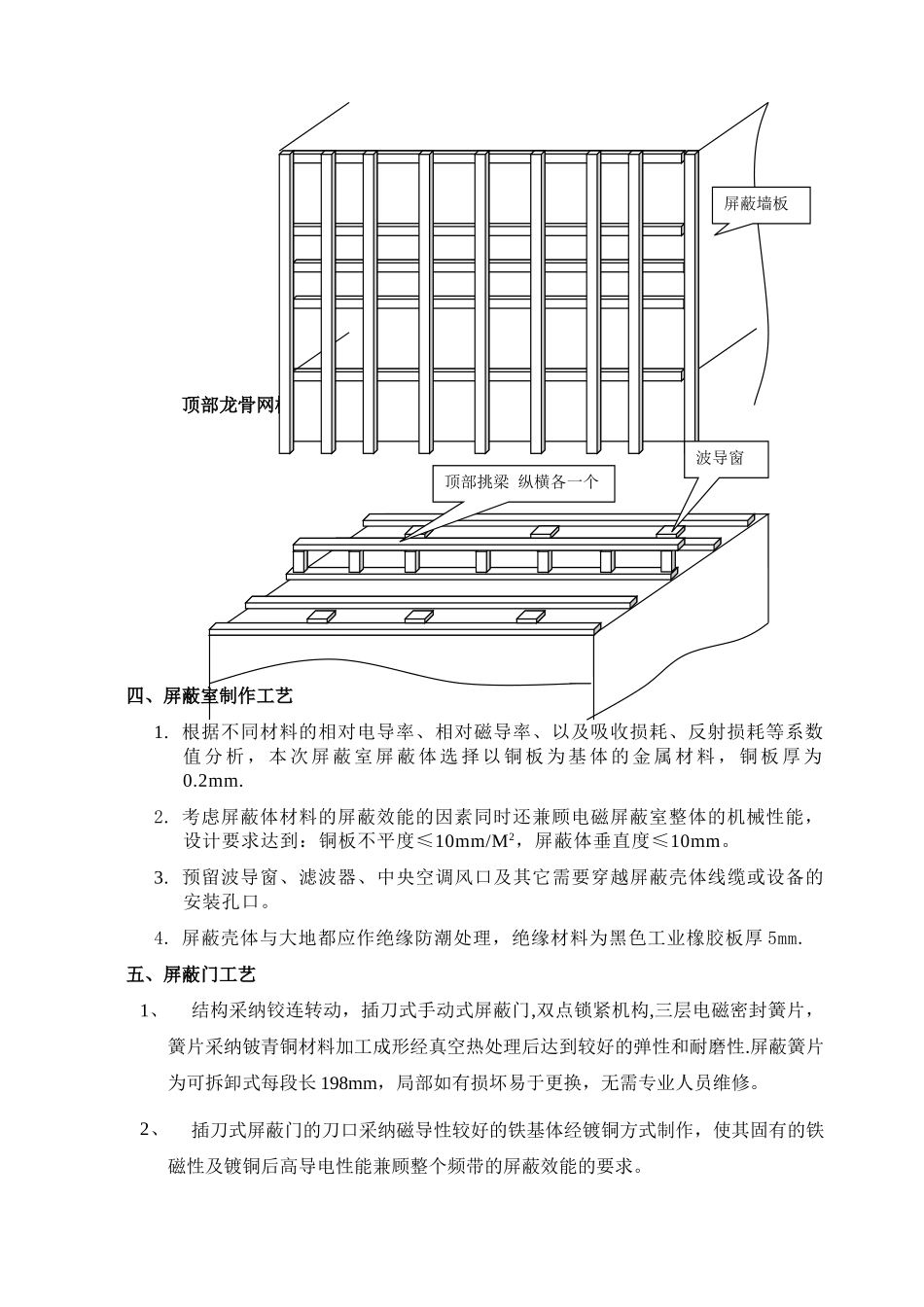

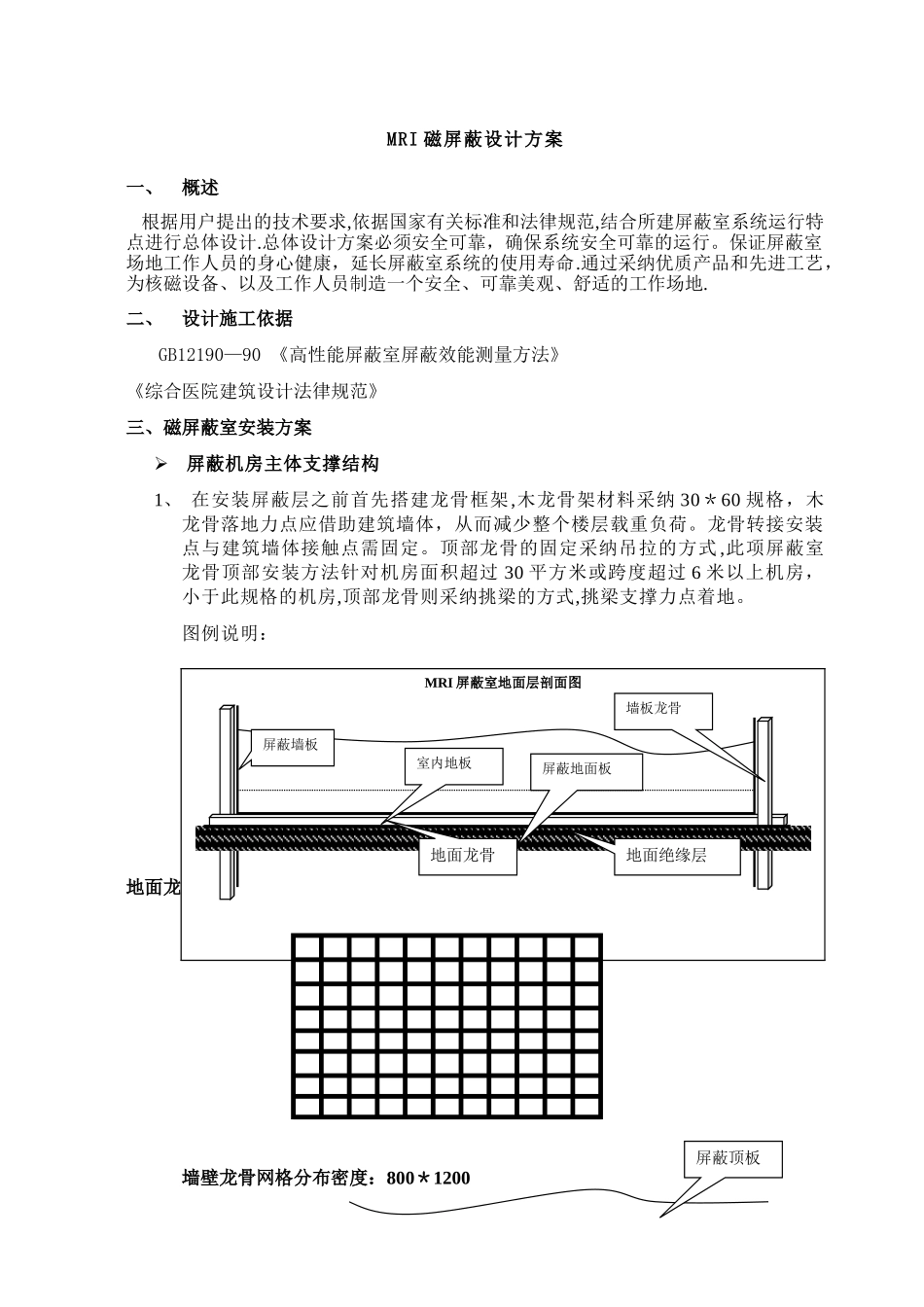

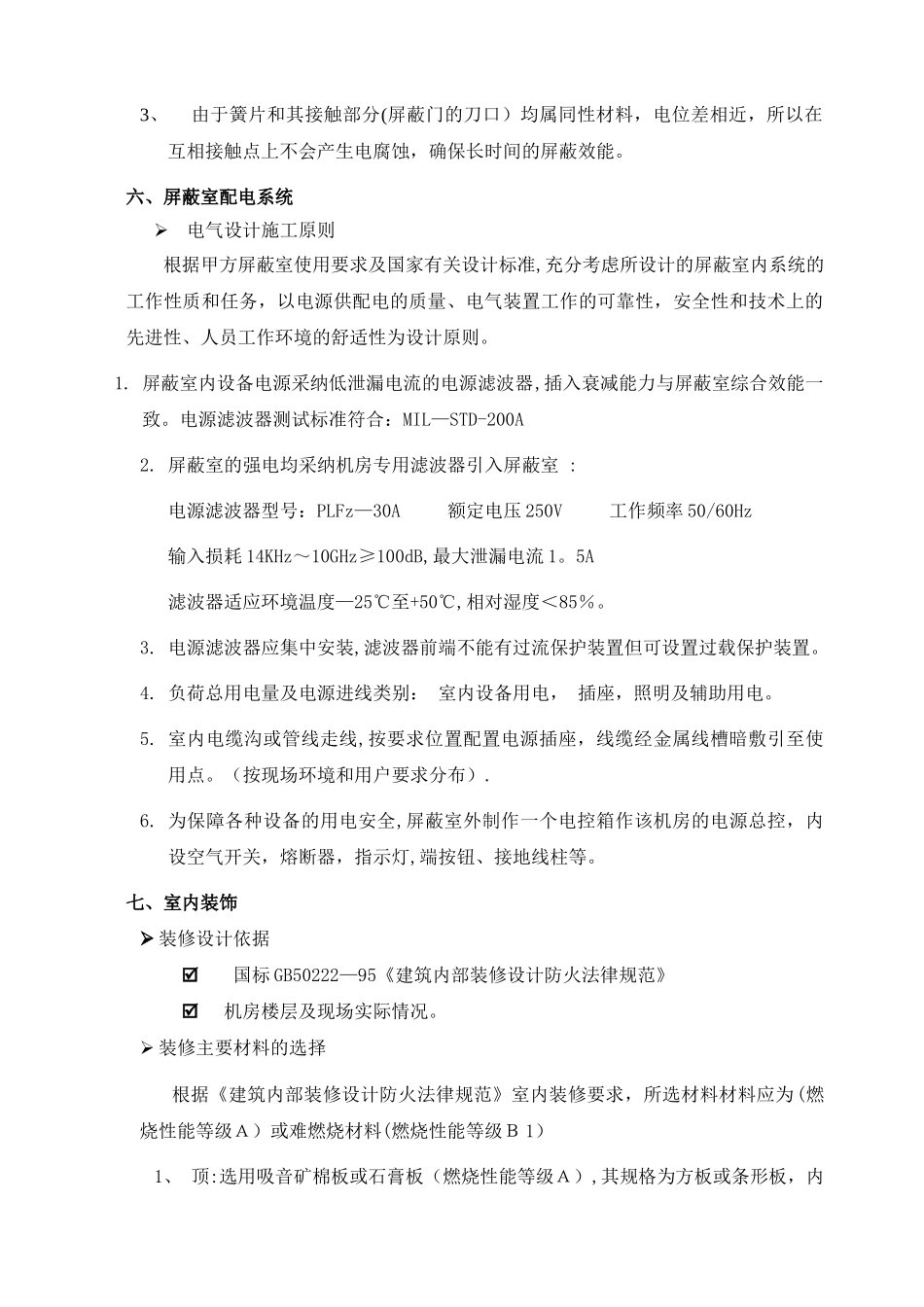

MRI 磁屏蔽设计方案一、概述 根据用户提出的技术要求,依据国家有关标准和法律规范,结合所建屏蔽室系统运行特点进行总体设计.总体设计方案必须安全可靠，确保系统安全可靠的运行。保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命.通过采纳优质产品和先进工艺，为核磁设备、以及工作人员制造一个安全、可靠美观、舒适的工作场地.二、设计施工依据GB12190—90 《高性能屏蔽室屏蔽效能测量方法》《综合医院建筑设计法律规范》三、磁屏蔽室安装方案屏蔽机房主体支撑结构1、 在安装屏蔽层之前首先搭建龙骨框架,木龙骨架材料采纳 30＊60 规格，木龙骨落地力点应借助建筑墙体，从而减少整个楼层载重负荷。龙骨转接安装点与建筑墙体接触点需固定。顶部龙骨的固定采纳吊拉的方式 ,此项屏蔽室龙骨顶部安装方法针对机房面积超过 30 平方米或跨度超过 6 米以上机房，小于此规格的机房,顶部龙骨则采纳挑梁的方式,挑梁支撑力点着地。图例说明：地面龙骨网格分布密度:800＊800墙壁龙骨网格分布密度：800＊1200MRI 屏蔽室地面层剖面图屏蔽墙板室内地板屏蔽地面板墙板龙骨地面龙骨地面绝缘层屏蔽顶板顶部龙骨网格分布密度:1200＊1200 另制作自撑式挑梁四、屏蔽室制作工艺1. 根据不同材料的相对电导率、相对磁导率、以及吸收损耗、反射损耗等系数值分析，本次屏蔽室屏蔽体选择以铜板为基体的金属材料，铜板厚为0.2mm.2. 考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：铜板不平度≤10mm/M2，屏蔽体垂直度≤10mm。3. 预留波导窗、滤波器、中央空调风口及其它需要穿越屏蔽壳体线缆或设备的安装孔口。4. 屏蔽壳体与大地都应作绝缘防潮处理，绝缘材料为黑色工业橡胶板厚 5mm.五、屏蔽门工艺1、结构采纳铰连转动，插刀式手动式屏蔽门,双点锁紧机构,三层电磁密封簧片，簧片采纳铍青铜材料加工成形经真空热处理后达到较好的弹性和耐磨性.屏蔽簧片为可拆卸式每段长 198mm，局部如有损坏易于更换，无需专业人员维修。2、插刀式屏蔽门的刀口采纳磁导性较好的铁基体经镀铜方式制作，使其固有的铁磁性及镀铜后高导电性能兼顾整个频带的屏蔽效能的要求。波导窗顶部挑梁 纵横各一个屏蔽墙板3、由于簧片和其接触部分(屏蔽门的刀口）均属同性材料，电位差相近，所以在互相接触点上不会产生电腐蚀，确保长时间的屏蔽效能。六、屏蔽室配电系统电气设计施工原则 根据甲方屏蔽室使用要求及国家有关设计标准,充分...
