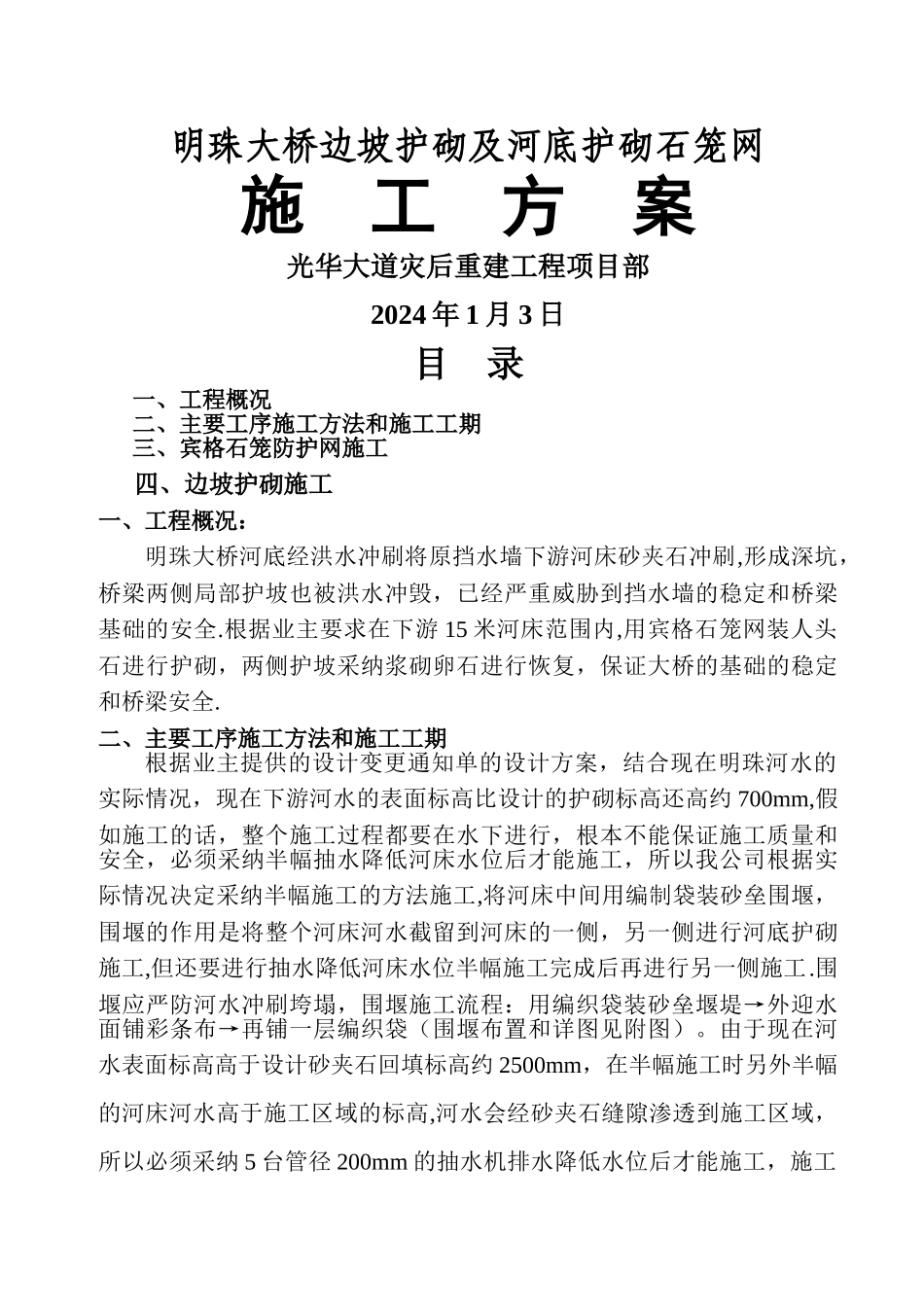

明珠大桥边坡护砌及河底护砌石笼网施 工 方 案光华大道灾后重建工程项目部2024 年 1 月 3 日目 录一、工程概况二、主要工序施工方法和施工工期三、宾格石笼防护网施工四、边坡护砌施工一、工程概况：明珠大桥河底经洪水冲刷将原挡水墙下游河床砂夹石冲刷,形成深坑，桥梁两侧局部护坡也被洪水冲毁，已经严重威胁到挡水墙的稳定和桥梁基础的安全.根据业主要求在下游 15 米河床范围内,用宾格石笼网装人头石进行护砌，两侧护坡采纳浆砌卵石进行恢复，保证大桥的基础的稳定和桥梁安全.二、主要工序施工方法和施工工期根据业主提供的设计变更通知单的设计方案，结合现在明珠河水的实际情况，现在下游河水的表面标高比设计的护砌标高还高约 700mm,假如施工的话，整个施工过程都要在水下进行，根本不能保证施工质量和安全，必须采纳半幅抽水降低河床水位后才能施工，所以我公司根据实际情况决定采纳半幅施工的方法施工,将河床中间用编制袋装砂垒围堰，围堰的作用是将整个河床河水截留到河床的一侧，另一侧进行河底护砌施工,但还要进行抽水降低河床水位半幅施工完成后再进行另一侧施工.围堰应严防河水冲刷垮塌，围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺彩条布→再铺一层编织袋（围堰布置和详图见附图）。由于现在河水表面标高高于设计砂夹石回填标高约 2500mm，在半幅施工时另外半幅的河床河水高于施工区域的标高,河水会经砂夹石缝隙渗透到施工区域，所以必须采纳 5 台管径 200mm 的抽水机排水降低水位后才能施工，施工工期暂定为 50 天。三、宾格石笼防护网施工宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底的新技术，按结构形式为护底。由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力.当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此,防护工程表面可能会发生小的变异,但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。1、 施工准备（1)一般规定a、施工前,应对设计文件进行深化讨论,根据本施工方案搞好技术交底。b、根据水文气象资料和施工场地实际情况，合理安排施工计划，包括进度，材料进场及质量控制等计划。c、做好各项技术准备工作，并做好“路通场地平整"工作，临建工程等准备工作。(2) 施工质量a、各分项目部...
