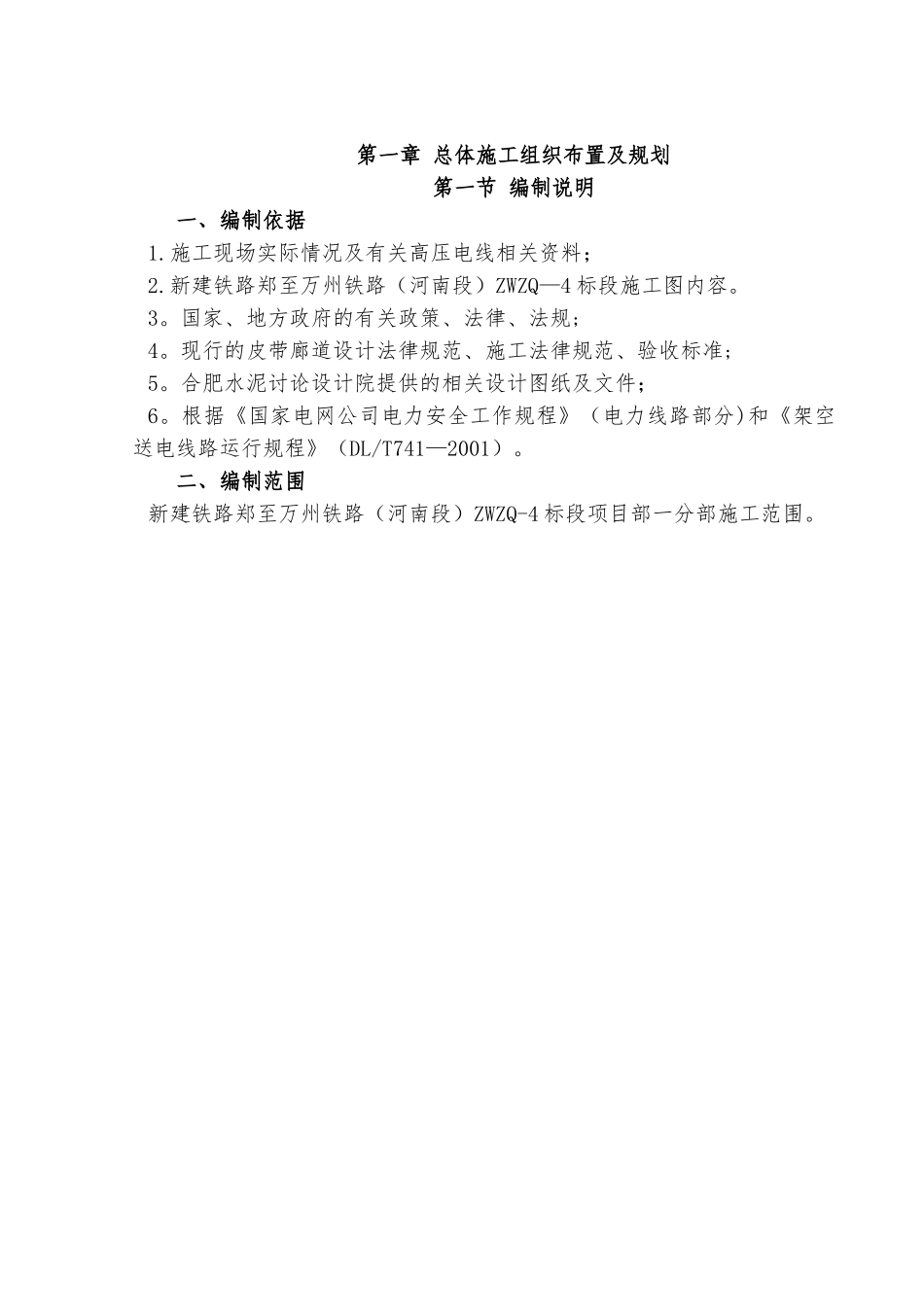

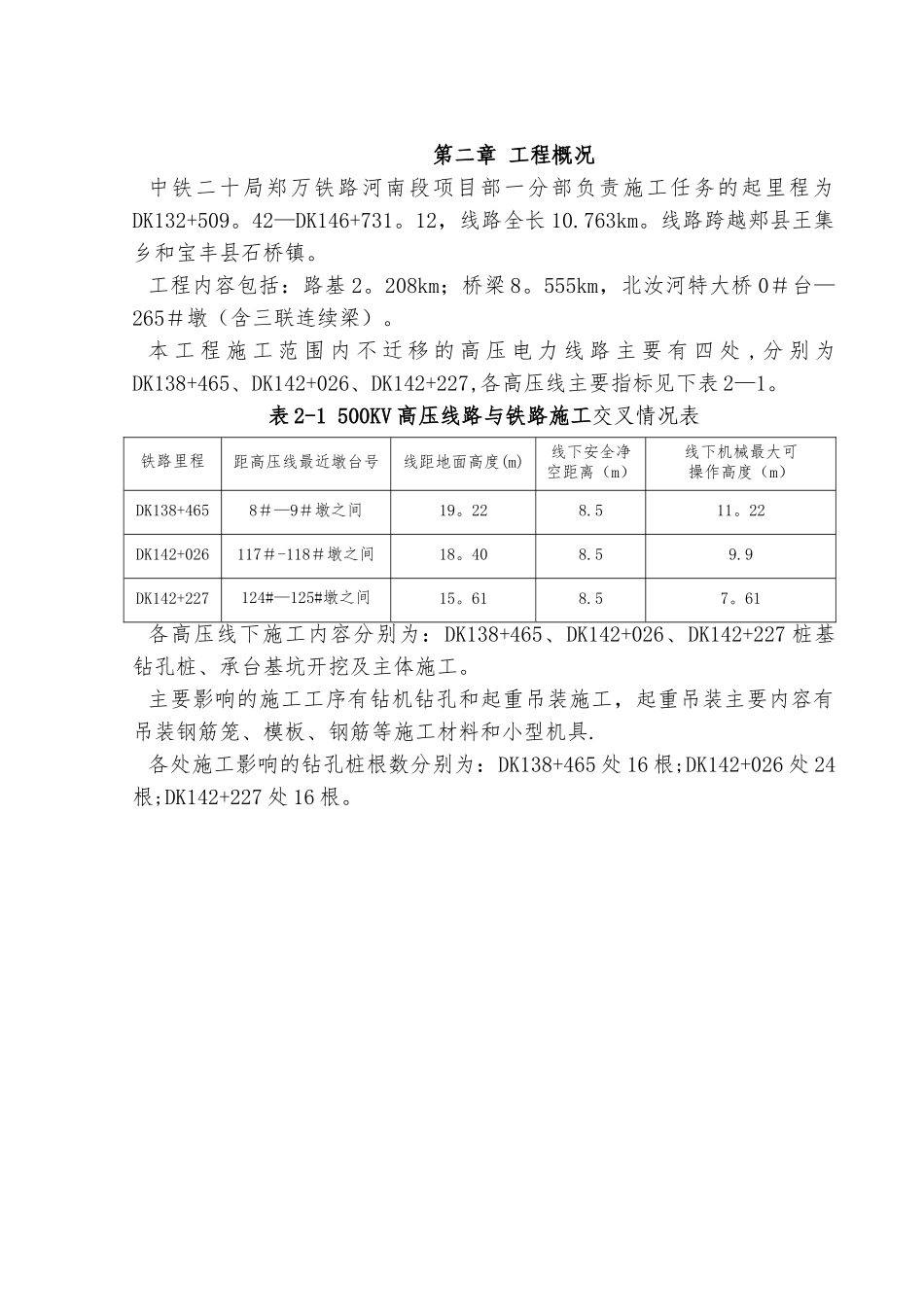

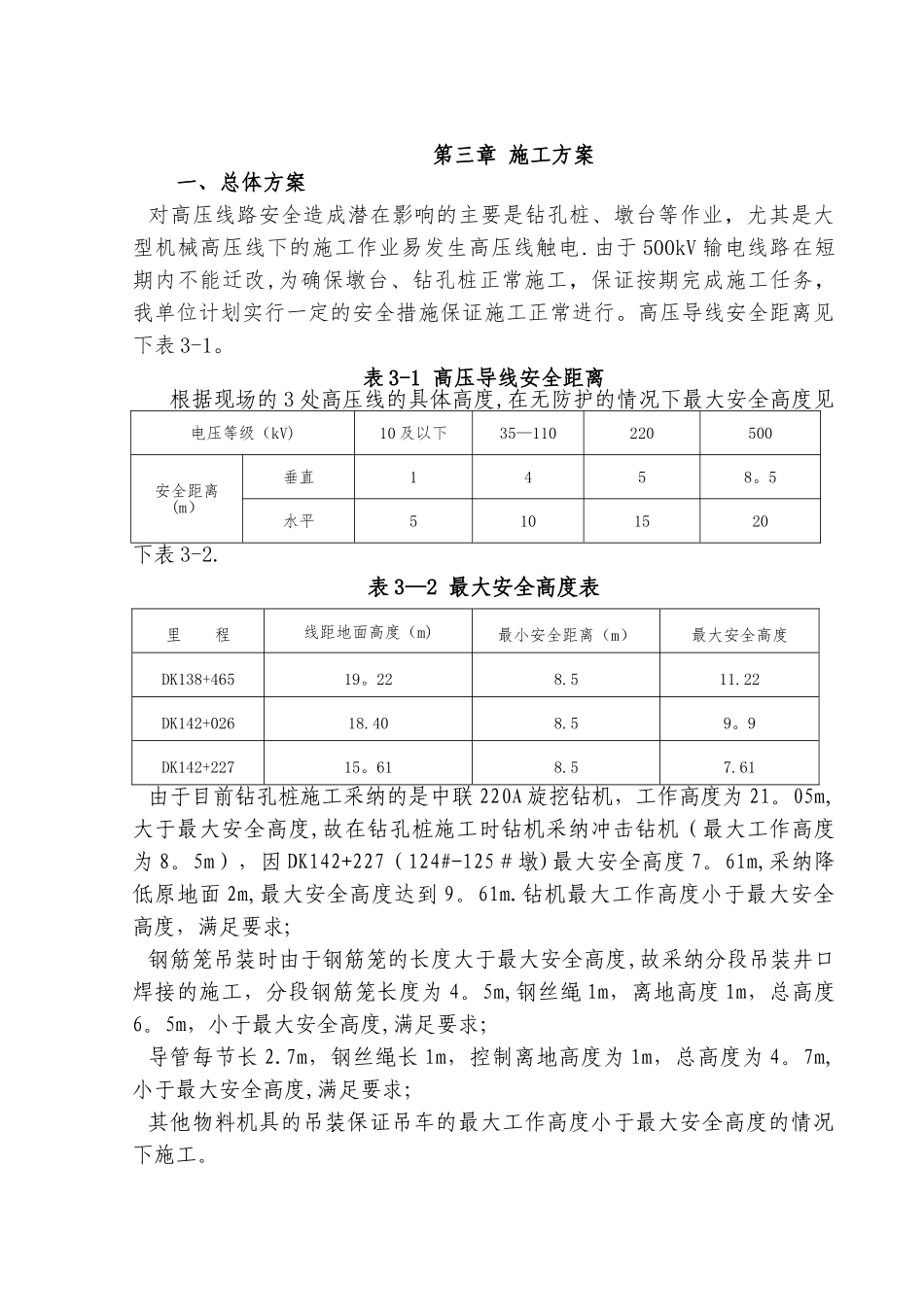

第一章 总体施工组织布置及规划第一节 编制说明一、编制依据1.施工现场实际情况及有关高压电线相关资料;2.新建铁路郑至万州铁路(河南段)ZWZQ—4 标段施工图内容。3。国家、地方政府的有关政策、法律、法规;4。现行的皮带廊道设计法律规范、施工法律规范、验收标准;5。合肥水泥讨论设计院提供的相关设计图纸及文件;6。根据《国家电网公司电力安全工作规程》(电力线路部分)和《架空送电线路运行规程》(DL/T741—2001)。二、编制范围新建铁路郑至万州铁路(河南段)ZWZQ-4 标段项目部一分部施工范围。第二章 工程概况中铁二十局郑万铁路河南段项目部一分部负责施工任务的起里程为DK132+509。42—DK146+731。12,线路全长 10.763km。线路跨越郏县王集乡和宝丰县石桥镇。工程内容包括:路基 2。208km;桥梁 8。555km,北汝河特大桥 0#台—265#墩(含三联连续梁)。本 工 程 施 工 范 围 内 不 迁 移 的 高 压 电 力 线 路 主 要 有 四 处 , 分 别 为DK138+465、DK142+026、DK142+227,各高压线主要指标见下表 2—1。表 2-1 500KV 高压线路与铁路施工交叉情况表铁路里程距高压线最近墩台号线距地面高度(m)线下安全净空距离(m)线下机械最大可操作高度(m)DK138+4658#—9#墩之间19。228.511。22DK142+026117#-118#墩之间18。408.59.9DK142+227124#—125#墩之间15。618.57。61各高压线下施工内容分别为:DK138+465、DK142+026、DK142+227 桩基钻孔桩、承台基坑开挖及主体施工。主要影响的施工工序有钻机钻孔和起重吊装施工,起重吊装主要内容有吊装钢筋笼、模板、钢筋等施工材料和小型机具.各处施工影响的钻孔桩根数分别为:DK138+465 处 16 根;DK142+026 处 24根;DK142+227 处 16 根。第三章 施工方案一、总体方案对高压线路安全造成潜在影响的主要是钻孔桩、墩台等作业,尤其是大型机械高压线下的施工作业易发生高压线触电.由于 500kV 输电线路在短期内不能迁改,为确保墩台、钻孔桩正常施工,保证按期完成施工任务,我单位计划实行一定的安全措施保证施工正常进行。高压导线安全距离见下表 3-1。表 3-1 高压导线安全距离根据现场的 3 处高压线的具体高度,在无防护的情况下最大安全高度见下表 3-2.表 3—2 最大安全高度表里 程线距地面高度(m)最小安全距离(m)最大安全高度DK138+46519。228.511.22DK142+02618.408.59。9DK142+22715。618.57.61由于目前钻孔桩施工采纳的是中...
