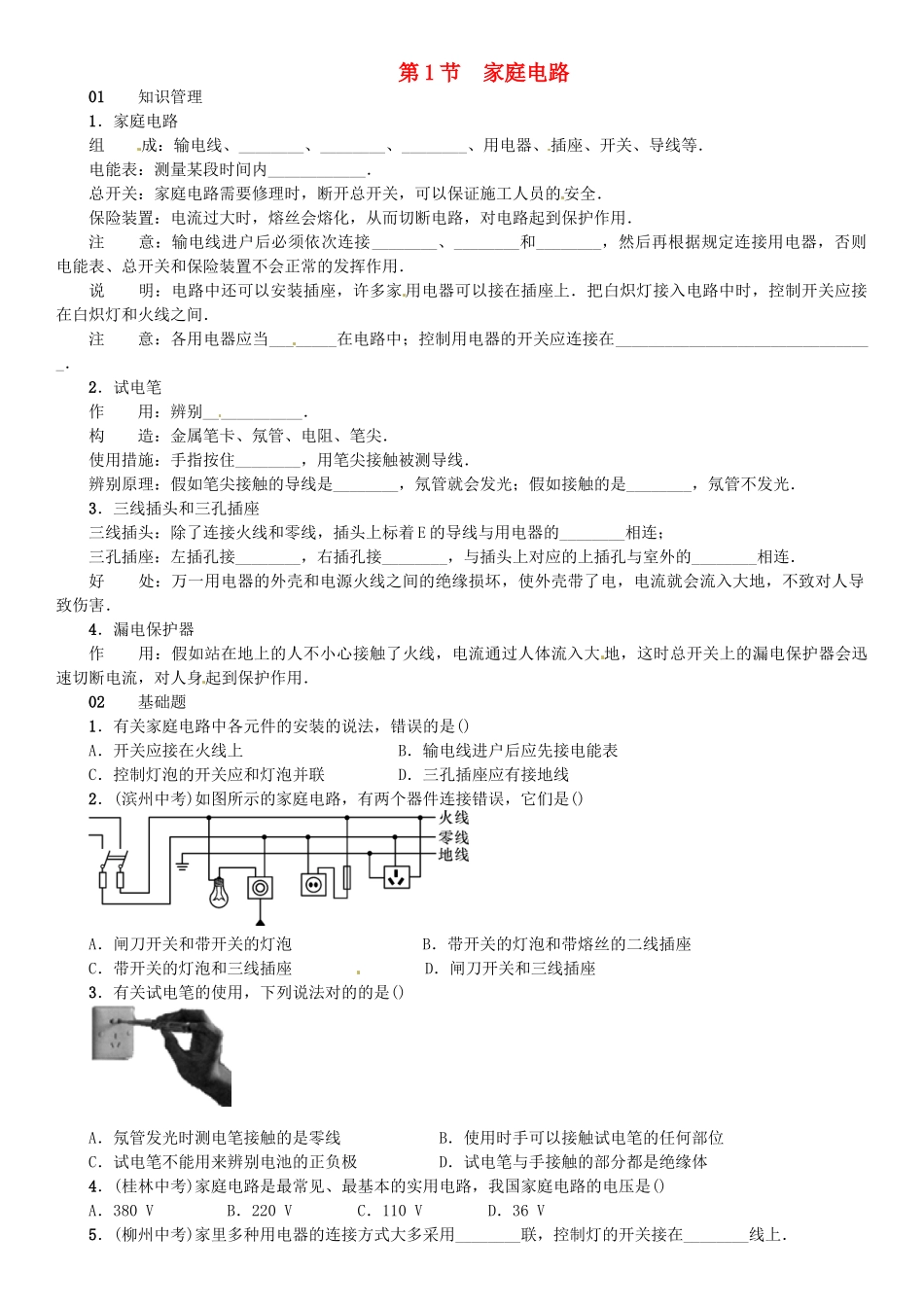

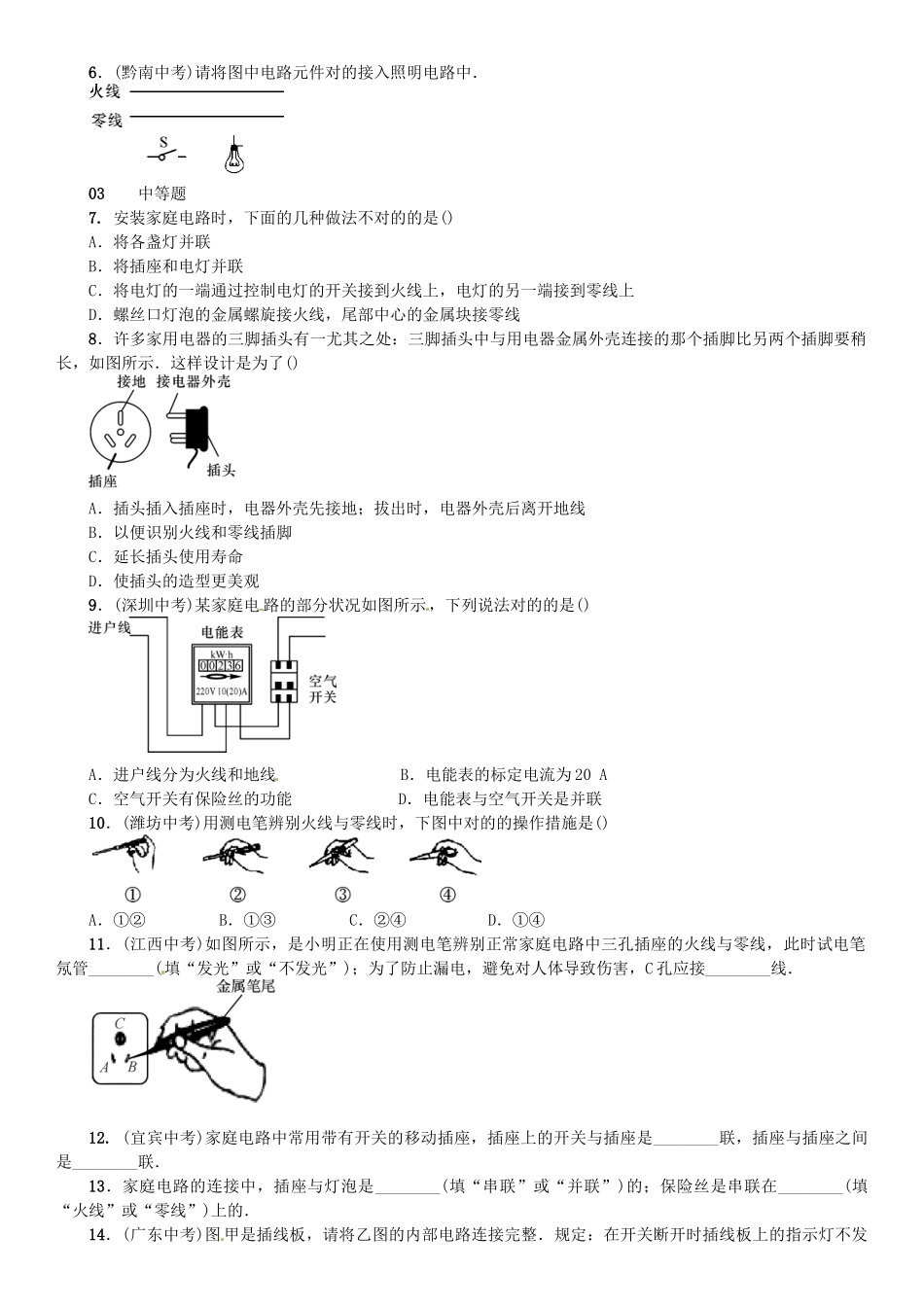

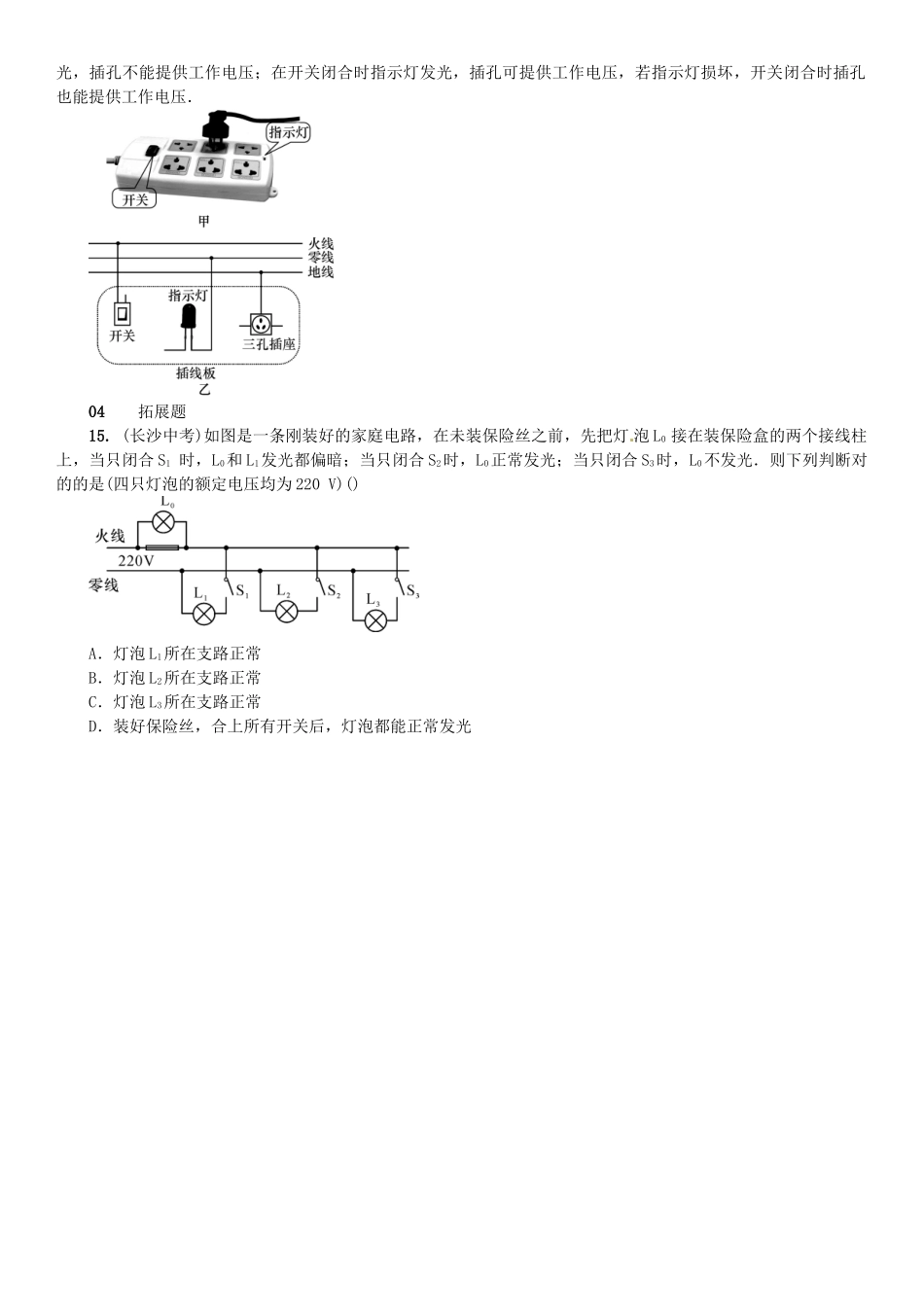

第 1 节 家庭电路01 知识管理1.家庭电路组 成:输电线、________、________、________、用电器、插座、开关、导线等.电能表:测量某段时间内____________.总开关:家庭电路需要修理时,断开总开关,可以保证施工人员的安全.保险装置:电流过大时,熔丝会熔化,从而切断电路,对电路起到保护作用.注 意:输电线进户后必须依次连接________、________和________,然后再根据规定连接用电器,否则电能表、总开关和保险装置不会正常的发挥作用.说 明:电路中还可以安装插座,许多家 用电器可以接在插座上.把白炽灯接入电路中时,控制开关应接在白炽灯和火线之间.注 意:各用电器应当________在电路中;控制用电器的开关应连接在________________________________.2.试电笔作 用:辨别____________.构 造:金属笔卡、氖管、电阻、笔尖.使用措施:手指按住________,用笔尖接触被测导线.辨别原理:假如笔尖接触的导线是________,氖管就会发光;假如接触的是________,氖管不发光.3.三线插头和三孔插座三线插头:除了连接火线和零线,插头上标着 E 的导线与用电器的________相连;三孔插座:左插孔接________,右插孔接________,与插头上对应的上插孔与室外的________相连.好 处:万一用电器的外壳和电源火线之间的绝缘损坏,使外壳带了电,电流就会流入大地,不致对人导致伤害.4.漏电保护器作 用:假如站在地上的人不小心接触了火线,电流通过人体流入大 地,这时总开关上的漏电保护器会迅速切断电流,对人身起到保护作用.02 基础题1.有关家庭电路中各元件的安装的说法,错误的是()A.开关应接在火线上 B.输电线进户后应先接电能表C.控制灯泡的开关应和灯泡并联 D.三孔插座应有接地线2.(滨州中考)如图所示的家庭电路,有两个器件连接错误,它们是()A.闸刀开关和带开关的灯泡 B.带开关的灯泡和带熔丝的二线插座C.带开关的灯泡和三线插座 D.闸刀开关和三线插座3.有关试电笔的使用,下列说法对的的是()A.氖管发光时测电笔接触的是零线 B.使用时手可以接触试电笔的任何部位C.试电笔不能用来辨别电池的正负极 D.试电笔与手接触的部分都是绝缘体4.(桂林中考)家庭电路是最常见、最基本的实用电路,我国家庭电路的电压是()A.380 V B.220 V C.110 V D.36 V5.(柳州中考)家里多种用电器的连接方式大多采用________联,控制灯的开关接在________线上.6.(黔南中考)请将图中电路元件对的接入...
