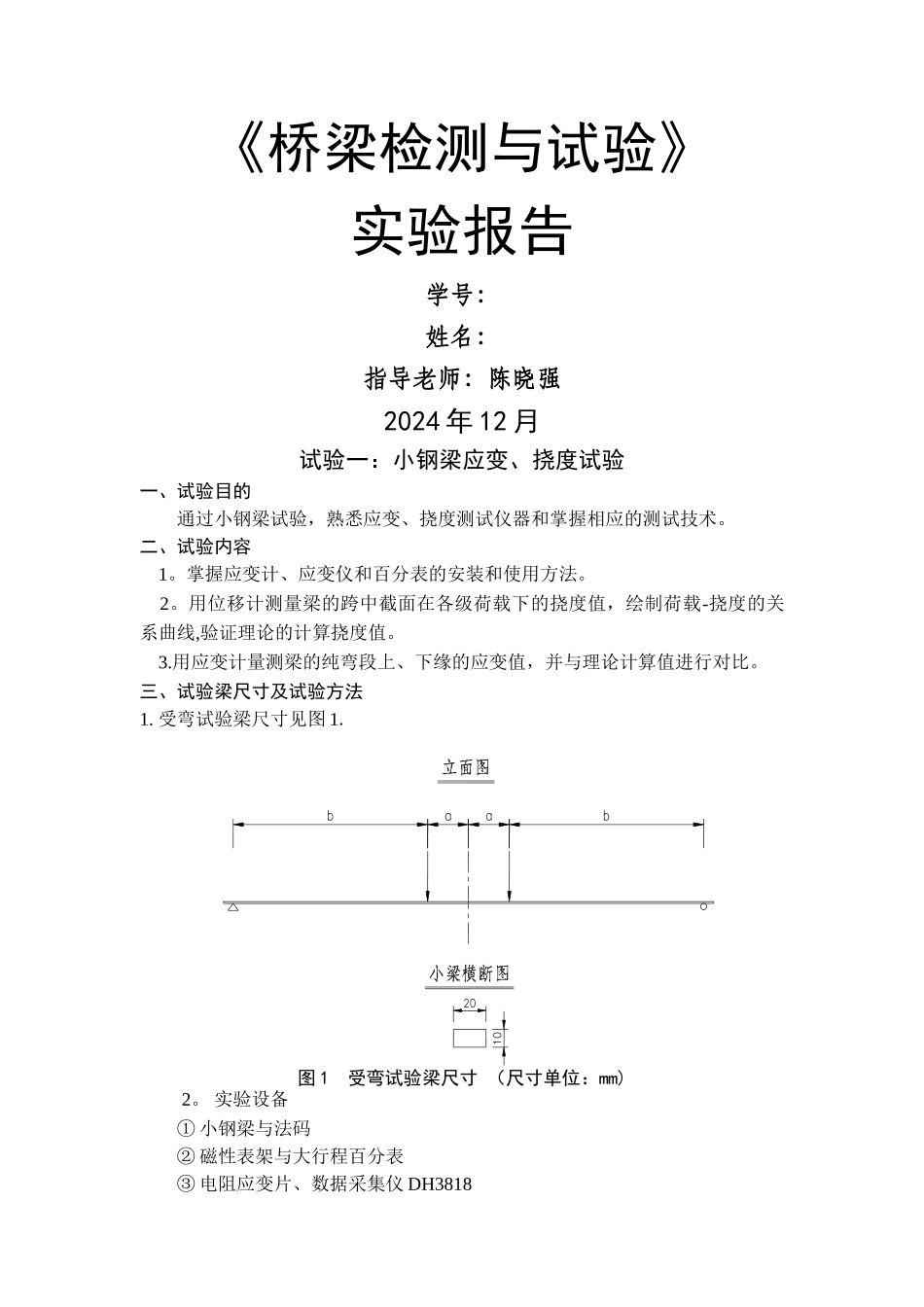

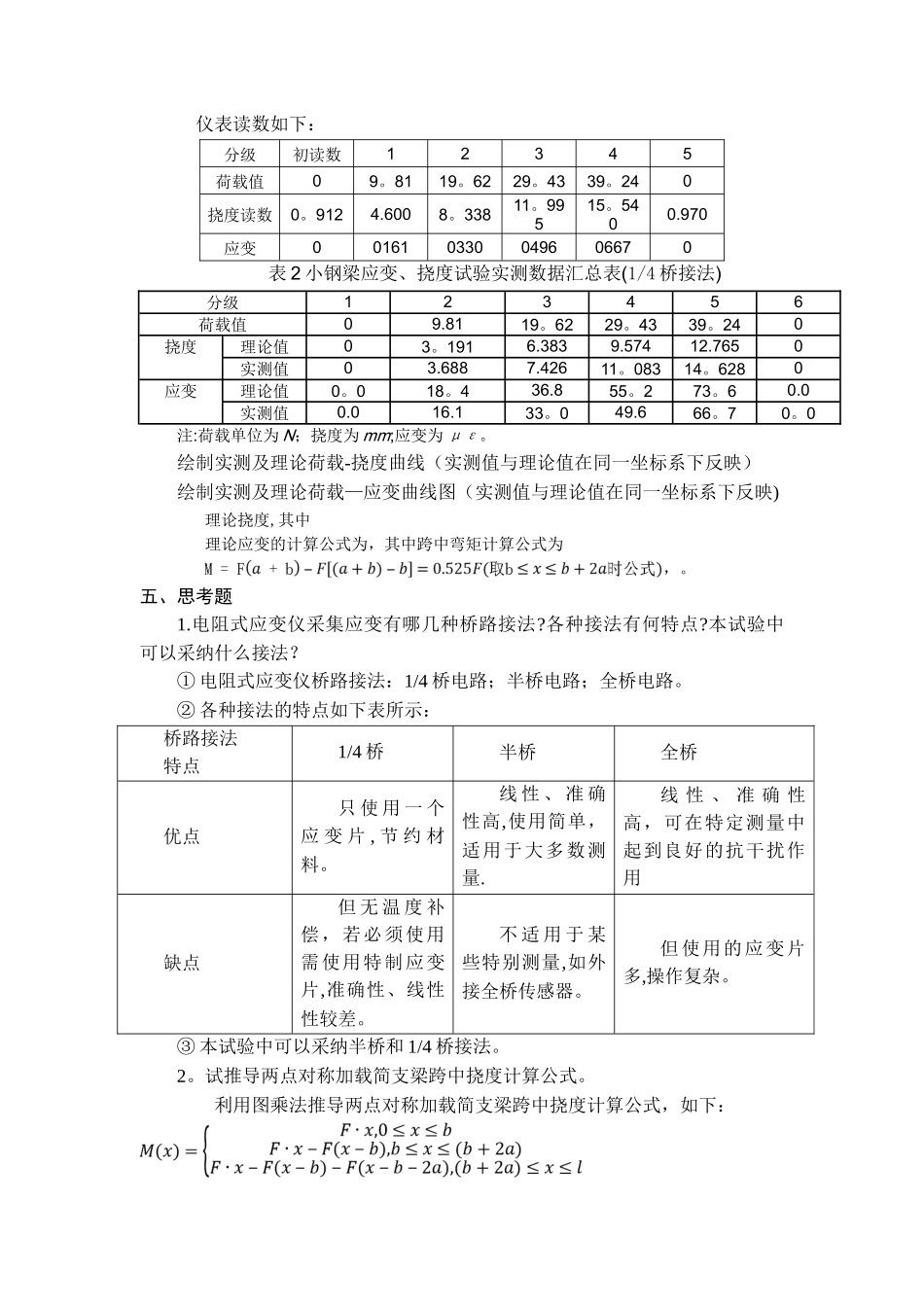

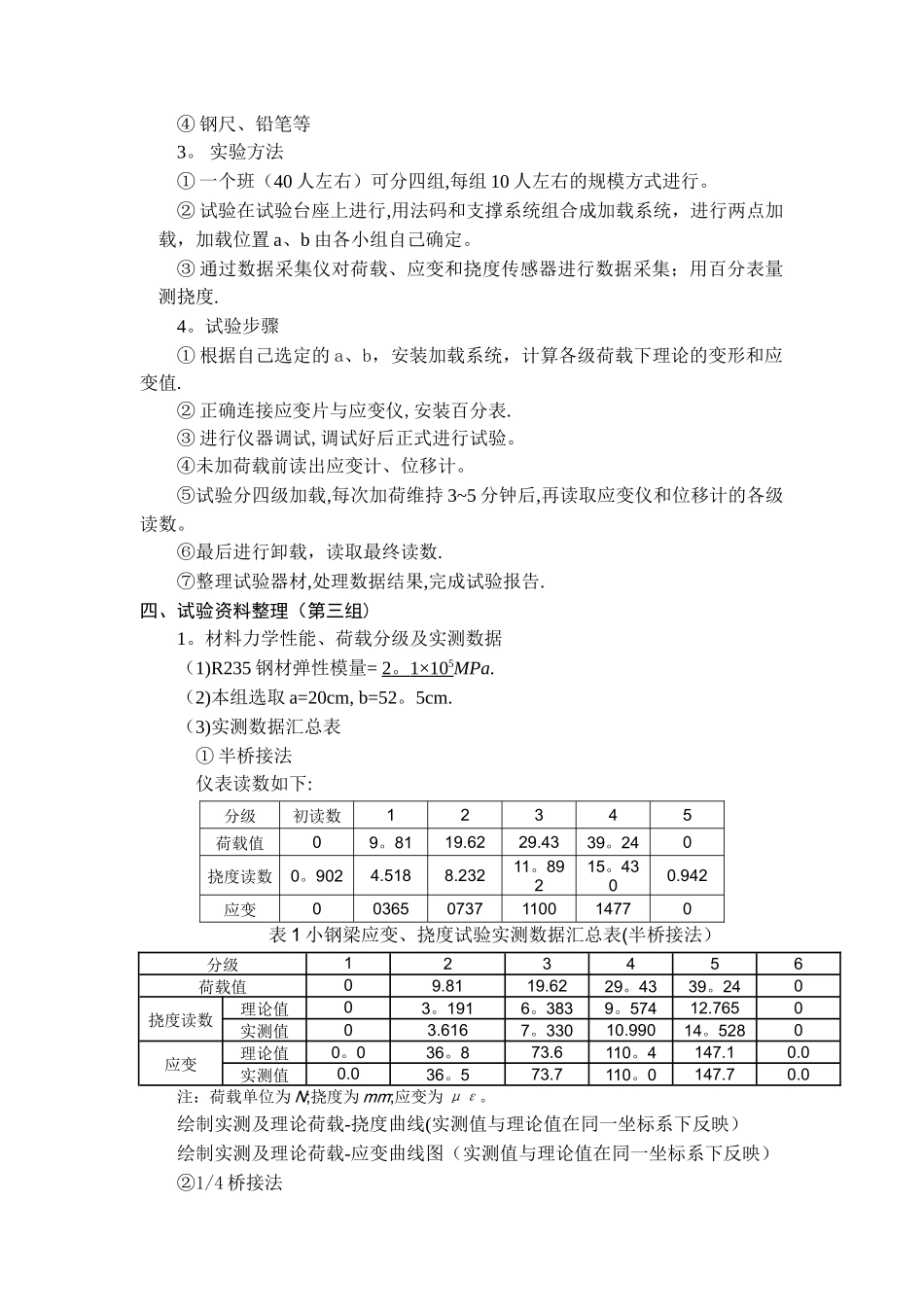

《桥梁检测与试验》实验报告学号：姓名：指导老师：陈晓强2024 年 12 月试验一：小钢梁应变、挠度试验一、试验目的通过小钢梁试验，熟悉应变、挠度测试仪器和掌握相应的测试技术。二、试验内容 1。掌握应变计、应变仪和百分表的安装和使用方法。 2。用位移计测量梁的跨中截面在各级荷载下的挠度值，绘制荷载-挠度的关系曲线,验证理论的计算挠度值。 3.用应变计量测梁的纯弯段上、下缘的应变值，并与理论计算值进行对比。三、试验梁尺寸及试验方法1. 受弯试验梁尺寸见图 1.图 1 受弯试验梁尺寸 （尺寸单位：mm) 2。 实验设备① 小钢梁与法码② 磁性表架与大行程百分表③ 电阻应变片、数据采集仪 DH3818④ 钢尺、铅笔等3。 实验方法① 一个班（40 人左右）可分四组,每组 10 人左右的规模方式进行。② 试验在试验台座上进行,用法码和支撑系统组合成加载系统，进行两点加载，加载位置 a、b 由各小组自己确定。③ 通过数据采集仪对荷载、应变和挠度传感器进行数据采集；用百分表量测挠度.4。试验步骤① 根据自己选定的 a、b，安装加载系统，计算各级荷载下理论的变形和应变值.② 正确连接应变片与应变仪,安装百分表.③ 进行仪器调试,调试好后正式进行试验。④未加荷载前读出应变计、位移计。⑤试验分四级加载,每次加荷维持 3~5 分钟后,再读取应变仪和位移计的各级读数。⑥最后进行卸载，读取最终读数.⑦整理试验器材,处理数据结果,完成试验报告.四、试验资料整理（第三组)1。材料力学性能、荷载分级及实测数据（1)R235 钢材弹性模量= 2 。 1×10 5 MPa.（2)本组选取 a=20cm, b=52。5cm.（3)实测数据汇总表① 半桥接法仪表读数如下:分级初读数12345荷载值09。8119.6229.4339。240挠度读数0。9024.5188.23211。89215。4300.942应变003650737110014770表 1 小钢梁应变、挠度试验实测数据汇总表(半桥接法）分级123456荷载值09.8119.6229。4339。240挠度读数理论值03。191 6。383 9。574 12.765 0实测值03.6167。33010.99014。5280应变理论值0。0 36。8 73.6 110。4 147.1 0.0 实测值0.036。5 73.7 110。0 147.7 0.0 注：荷载单位为 N;挠度为 mm;应变为 με。绘制实测及理论荷载-挠度曲线(实测值与理论值在同一坐标系下反映）绘制实测及理论荷载-应变曲线图（实测值与理论值在同一坐标系下反映）②1/4 桥接法仪表读数如下：分级初读数12345荷载值09。8119。6229。4339。240挠度读数0。9124....
