桥梁工程课程设计

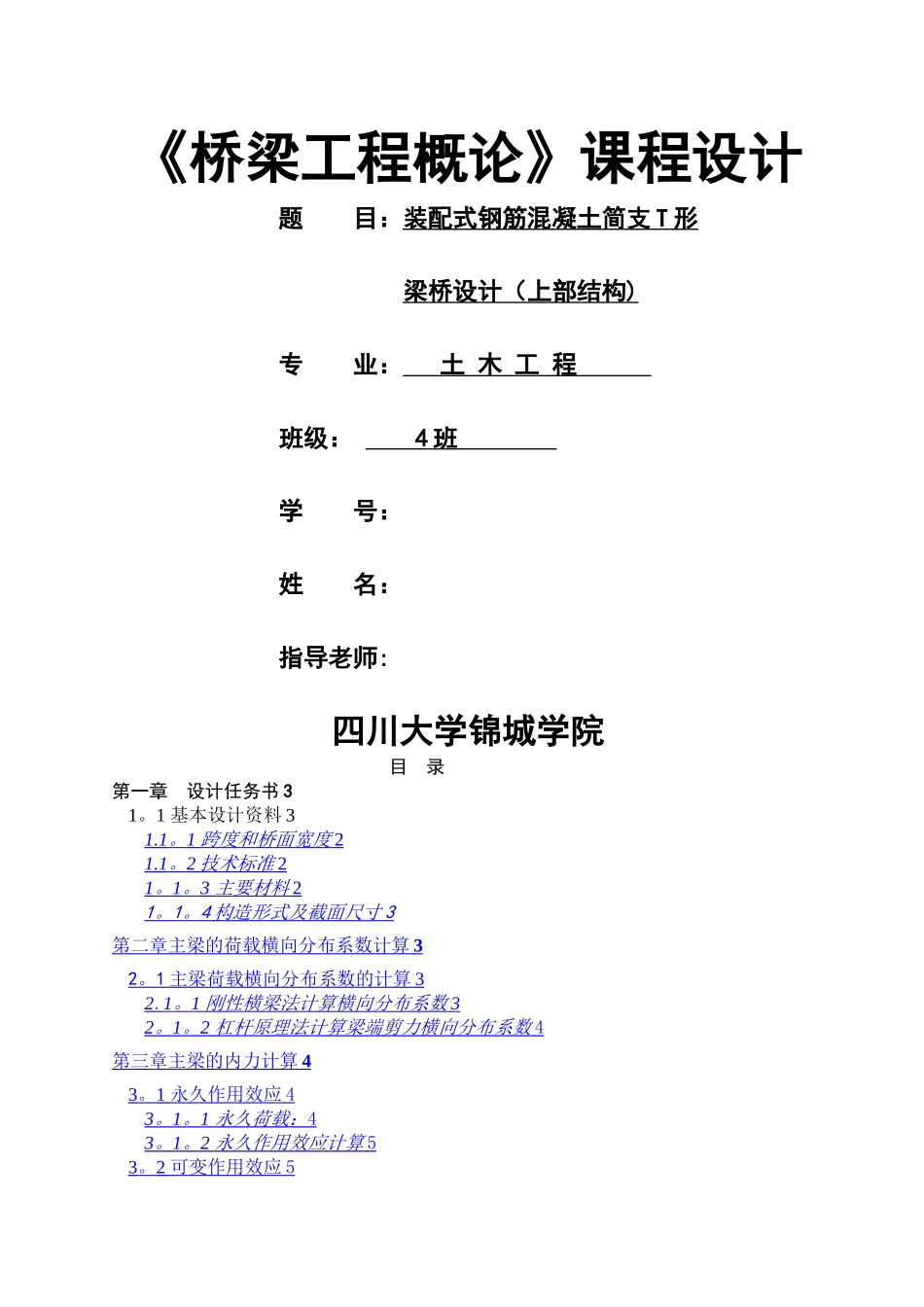

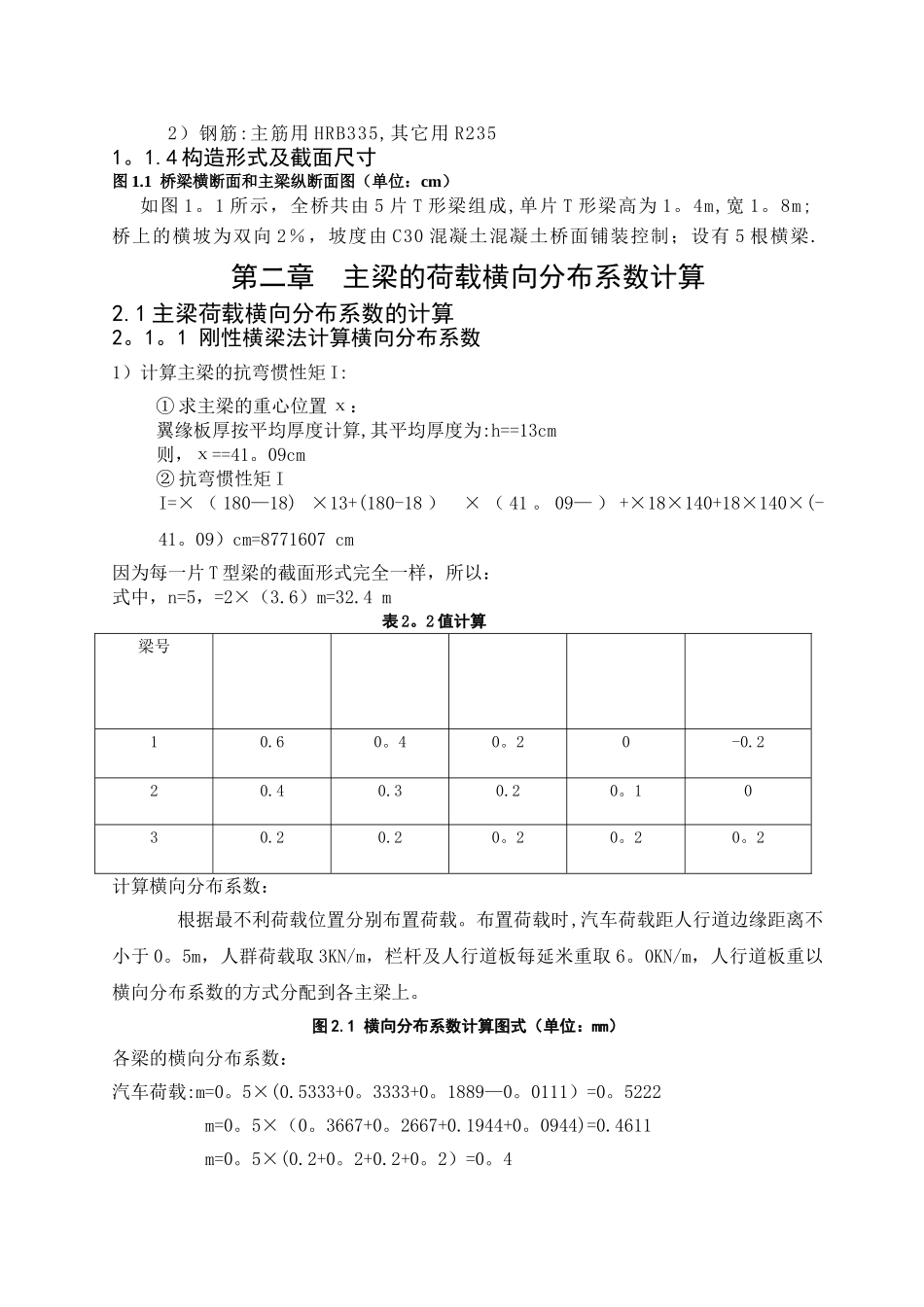

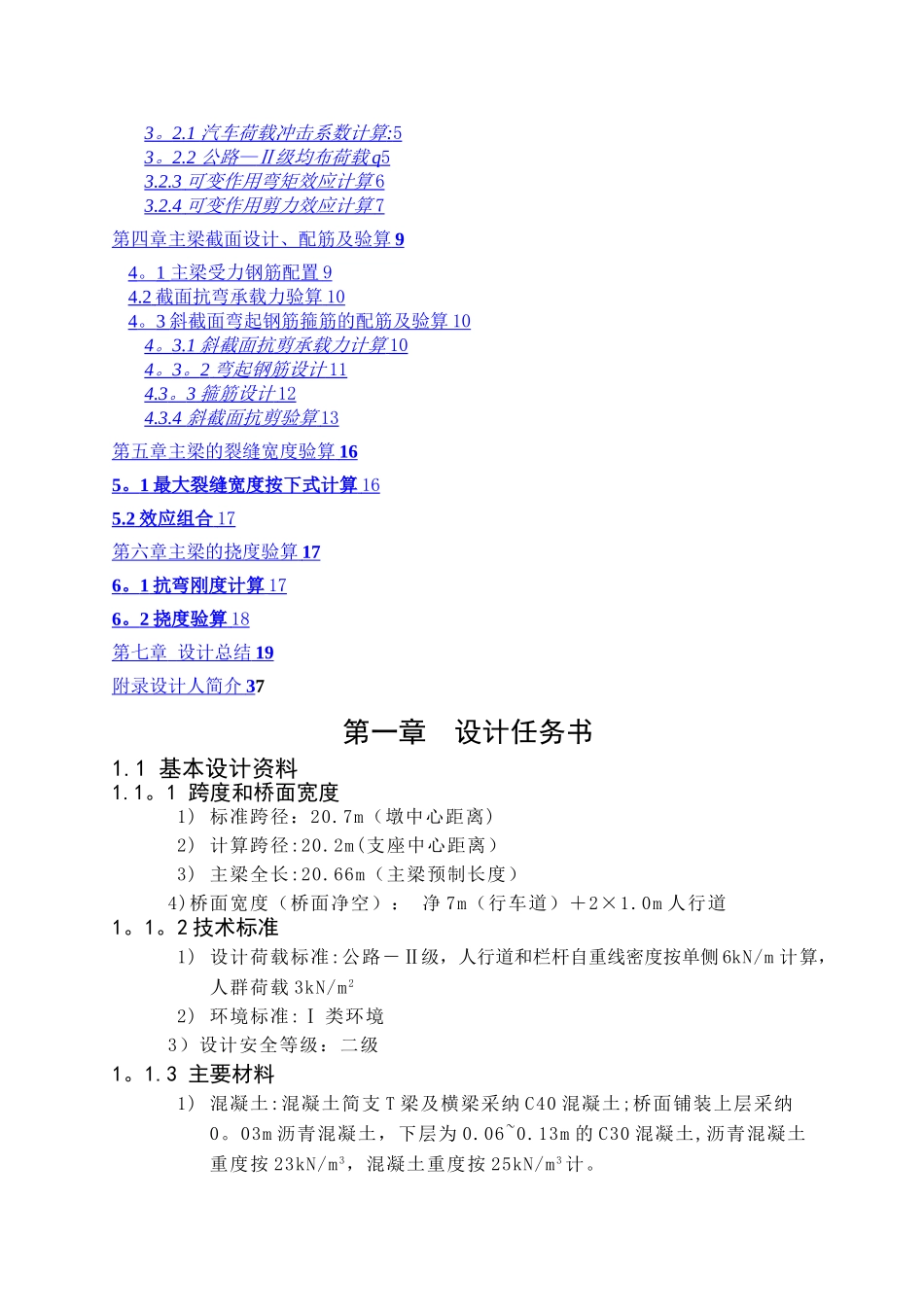

《桥梁工程概论》课程设计题 目：装配式钢筋混凝土简支 T 形 梁桥设计（上部结构 ) 专 业： 土 木 工 程 班级： 4 班 学 号：姓 名：指导老师:四川大学锦城学院 目 录第一章 设计任务书 31。1 基本设计资料 31.1 。 1 跨度和桥面宽度 2 1.1 。 2 技术标准 2 1 。 1 。 3 主要材料 2 1 。 1 。 4 构造形式及截面尺寸 3 第二章主梁的荷载横向分布系数计算 3 2 。 1 主梁荷载横向分布系数的计算 3 2 . 1 。 1 刚性横梁法计算横向分布系数 3 2 。 1 。 2 杠杆原理法计算梁端剪力横向分布系数 4 第三章主梁的内力计算 4 3 。 1 永久作用效应 43 。 1 。 1 永久荷载： 4 3 。 1 。 2 永久作用效应计算 5 3 。 2 可变作用效应 53 。 2.1 汽车荷载冲击系数计算 : 5 3 。 2.2 公路 — Ⅱ级均布荷载 q 5 3.2.3 可变作用弯矩效应计算 6 3.2.4 可变作用剪力效应计算 7 第四章主梁截面设计、配筋及验算 9 4 。 1 主梁受力钢筋配置 94.2 截面抗弯承载力验算 104 。 3 斜截面弯起钢筋箍筋的配筋及验算 104 。 3.1 斜截面抗剪承载力计算 10 4 。 3 。 2 弯起钢筋设计 11 4.3 。 3 箍筋设计 12 4.3.4 斜截面抗剪验算 13 第五章主梁的裂缝宽度验算 16 5 。 1 最大裂缝宽度按下式计算 16 5.2 效应组合 17 第六章主梁的挠度验算 17 6 。 1 抗弯刚度计算 17 6 。 2 挠度验算 18 第七章 设计总结 19 附录设计人简介 3 7第一章 设计任务书1.1 基本设计资料1.1。1 跨度和桥面宽度1) 标准跨径：20.7m（墩中心距离)2) 计算跨径:20.2m(支座中心距离）3) 主梁全长:20.66m（主梁预制长度）4)桥面宽度（桥面净空）： 净 7m（行车道）＋2×1.0m 人行道1。1。2 技术标准1) 设计荷载标准:公路－Ⅱ级，人行道和栏杆自重线密度按单侧 6kN/m 计算，人群荷载 3kN/m 22) 环境标准:Ⅰ 类环境3）设计安全等级：二级1。1.3 主要材料1) 混凝土:混凝土简支 T 梁及横梁采纳 C40 混凝土;桥面铺装上层采纳0。03m 沥青混凝土，下层为 0.06~0.13m 的 C30 混凝土,沥青混凝土重度按 23kN/m 3，混凝土重度按 25kN/m 3 计。2）钢筋:主筋用 HRB335,其它用 R2351。1.4 构造形式及截面尺寸图 1.1 桥梁横断面和主梁纵断面图（单位：cm）如图 1。1 所示，全桥共由 5 片 T 形梁组...
