桥梁工程课程设计04051

桥梁工程课程设计04051_第1页
1/10
桥梁工程课程设计04051_第2页
2/10

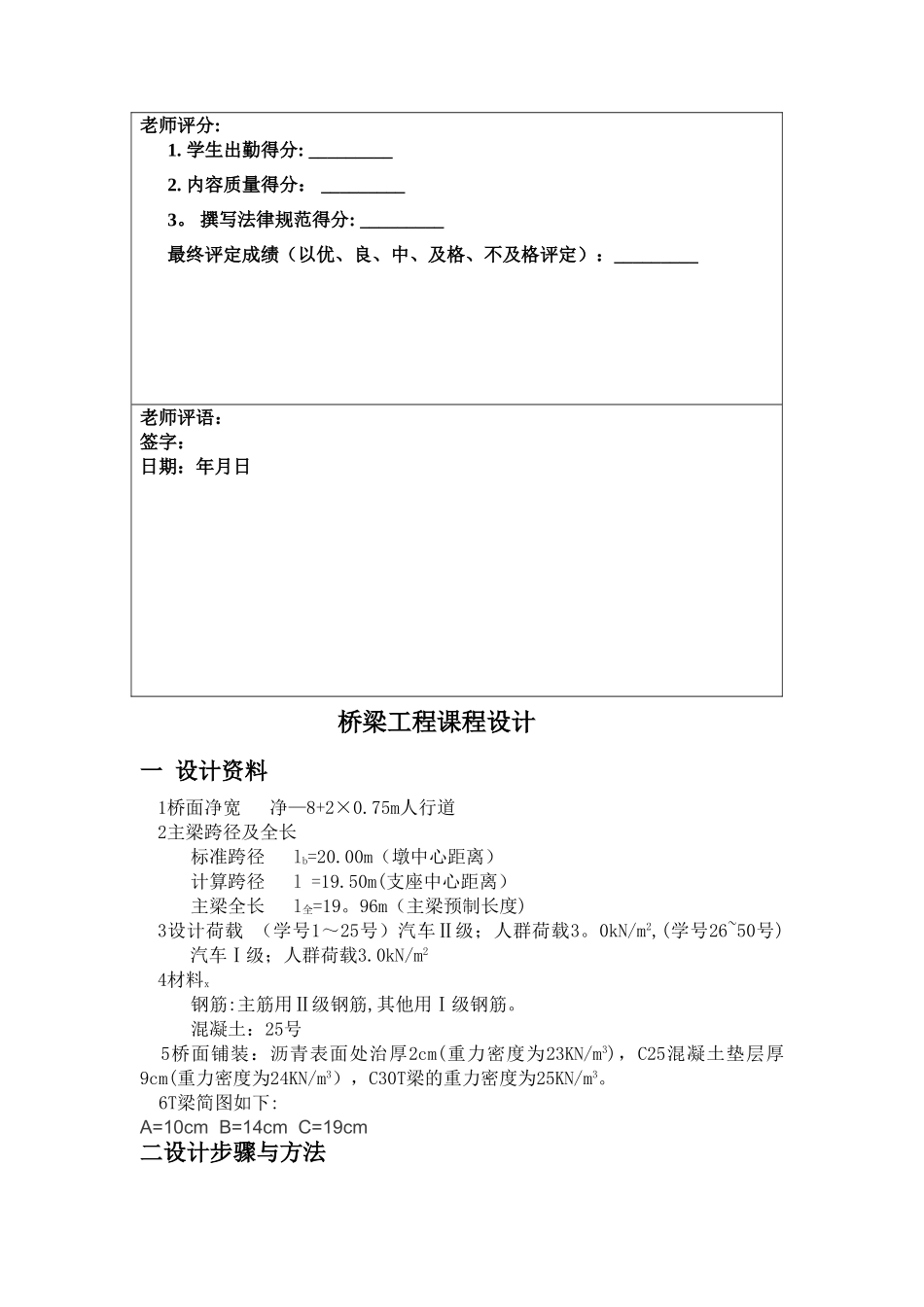

桥梁工程课程设计04051_第3页
3/10

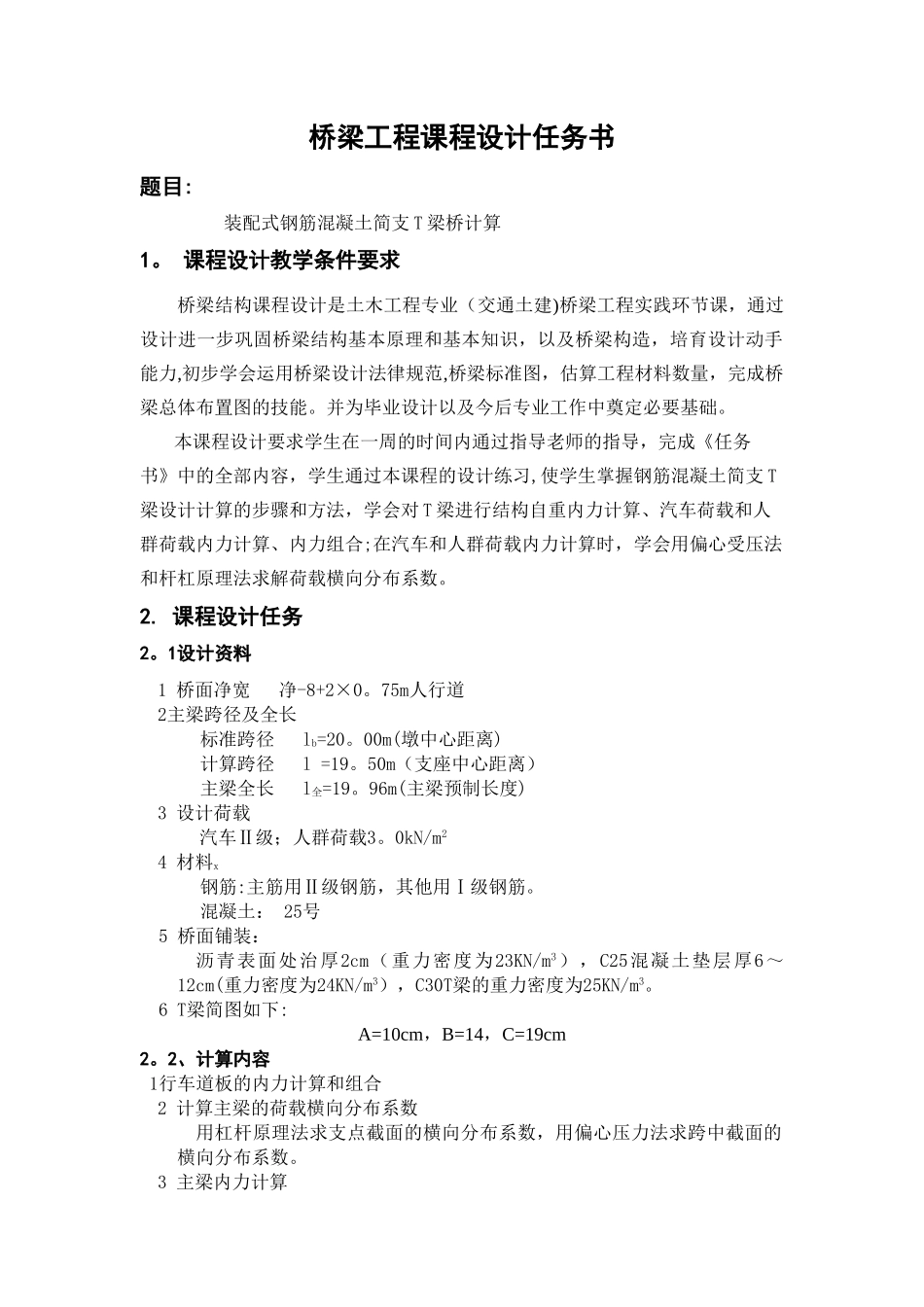

桥梁工程课程设计任务书题目:装配式钢筋混凝土简支 T 梁桥计算1。 课程设计教学条件要求 桥梁结构课程设计是土木工程专业(交通土建)桥梁工程实践环节课,通过设计进一步巩固桥梁结构基本原理和基本知识,以及桥梁构造,培育设计动手能力,初步学会运用桥梁设计法律规范,桥梁标准图,估算工程材料数量,完成桥梁总体布置图的技能。并为毕业设计以及今后专业工作中奠定必要基础。本课程设计要求学生在一周的时间内通过指导老师的指导,完成《任务书》中的全部内容,学生通过本课程的设计练习,使学生掌握钢筋混凝土简支 T梁设计计算的步骤和方法,学会对 T 梁进行结构自重内力计算、汽车荷载和人群荷载内力计算、内力组合;在汽车和人群荷载内力计算时,学会用偏心受压法和杆杠原理法求解荷载横向分布系数。2. 课程设计任务2。1设计资料1 桥面净宽 净-8+2×0。75m人行道2主梁跨径及全长标准跨径 lb=20。00m(墩中心距离)计算跨径 l =19。50m(支座中心距离)主梁全长 l全=19。96m(主梁预制长度)3 设计荷载 汽车Ⅱ级;人群荷载3。0kN/m24 材料x钢筋:主筋用Ⅱ级钢筋,其他用Ⅰ级钢筋。混凝土: 25号 5 桥面铺装:沥青表面处治厚2cm(重力密度为23KN/m3),C25混凝土垫层厚6~12cm(重力密度为24KN/m3),C30T梁的重力密度为25KN/m3。 6 T梁简图如下:A=10cm,B=14,C=19cm2。2、计算内容 1行车道板的内力计算和组合2 计算主梁的荷载横向分布系数用杠杆原理法求支点截面的横向分布系数,用偏心压力法求跨中截面的横向分布系数。3 主梁内力计算4 横隔梁内力计算5 主梁配筋6 主梁变形验算3. 课程设计报告书主要内容计算说明书包括:行车道板的内力计算和组合;主梁的荷载横向分布系数的计算;主梁内力计算;横隔梁内力计算、配筋;主梁变形验算.钢筋布置图4。 课程设计要求(1) 学生按时到课程设计指定地点签到,遵守课程设计纪律。(2) 学生独立完成课程设计任务.指导老师分时段验收学生完成的阶段任务.(3) 学生按时提交课程设计成果和打印的课程设计报告书.5.课程设计参考资料[1]《公路桥涵设计通用法律规范》(JTG –D60—2024)。人民交通出版社,2024[2]《公路桥涵钢筋混凝土和预应力混凝土桥涵设计法律规范》(JTG –D60—2024).人民交通出版社,2024[3]姚玲森,《桥梁工程》。出版社:人民交通出版社,1993[4]范立础,《桥梁工程》(上、下册)。出版社:人民交通出版社,1996撰写者:王晓琴指导老师:课程设计评分...
