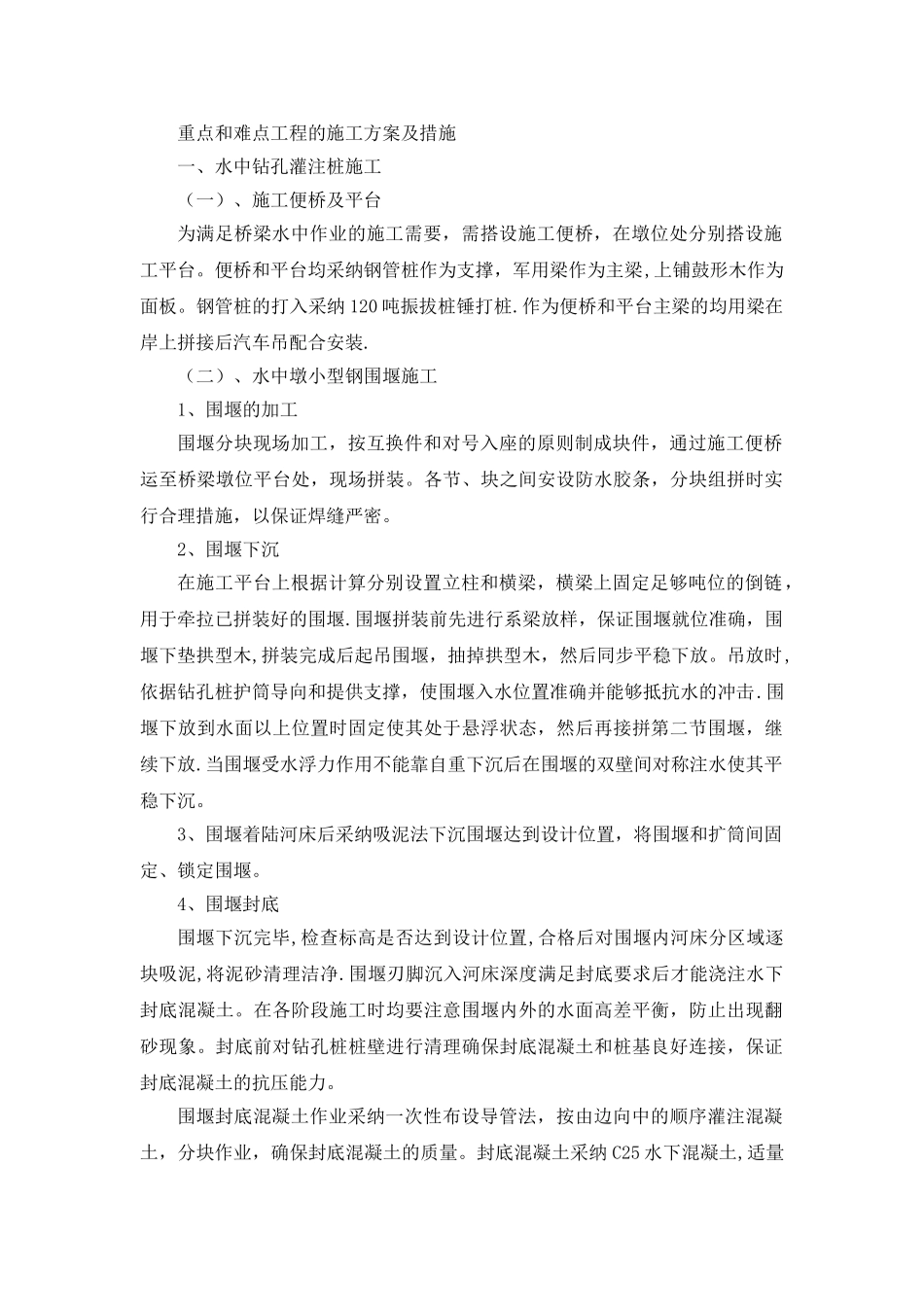

重点和难点工程的施工方案及措施一、水中钻孔灌注桩施工(一)、施工便桥及平台为满足桥梁水中作业的施工需要,需搭设施工便桥,在墩位处分别搭设施工平台。便桥和平台均采纳钢管桩作为支撑,军用梁作为主梁,上铺鼓形木作为面板。钢管桩的打入采纳 120 吨振拔桩锤打桩.作为便桥和平台主梁的均用梁在岸上拼接后汽车吊配合安装.(二)、水中墩小型钢围堰施工1、围堰的加工围堰分块现场加工,按互换件和对号入座的原则制成块件,通过施工便桥运至桥梁墩位平台处,现场拼装。各节、块之间安设防水胶条,分块组拼时实行合理措施,以保证焊缝严密。2、围堰下沉在施工平台上根据计算分别设置立柱和横梁,横梁上固定足够吨位的倒链,用于牵拉已拼装好的围堰.围堰拼装前先进行系梁放样,保证围堰就位准确,围堰下垫拱型木,拼装完成后起吊围堰,抽掉拱型木,然后同步平稳下放。吊放时,依据钻孔桩护筒导向和提供支撑,使围堰入水位置准确并能够抵抗水的冲击.围堰下放到水面以上位置时固定使其处于悬浮状态,然后再接拼第二节围堰,继续下放.当围堰受水浮力作用不能靠自重下沉后在围堰的双壁间对称注水使其平稳下沉。3、围堰着陆河床后采纳吸泥法下沉围堰达到设计位置,将围堰和扩筒间固定、锁定围堰。4、围堰封底围堰下沉完毕,检查标高是否达到设计位置,合格后对围堰内河床分区域逐块吸泥,将泥砂清理洁净.围堰刃脚沉入河床深度满足封底要求后才能浇注水下封底混凝土。在各阶段施工时均要注意围堰内外的水面高差平衡,防止出现翻砂现象。封底前对钻孔桩桩壁进行清理确保封底混凝土和桩基良好连接,保证封底混凝土的抗压能力。围堰封底混凝土作业采纳一次性布设导管法,按由边向中的顺序灌注混凝土,分块作业,确保封底混凝土的质量。封底混凝土采纳 C25 水下混凝土,适量加入缓凝剂,封底混凝土顶面控制标高为系梁底标高.(三)、护筒埋设1、护筒的制作每个水中桩均设有钢护筒,钢护筒用厚 10mm 钢板制成,内径较桩径大20cm。护筒每节高为 4m,护筒顶端留有高 0.5m,宽 0。4m 的出浆口,底节护筒下端设刃脚。2、护筒埋深底部穿过淤泥层和软土层深度不小于 2.0m,埋入局部冲刷线以下不小于1.0m~1。5m。3、导向架 导向架用型钢制成,平面中间为方孔,四周为框架,立面每节长 3m~5m,两端设连接板可接长。(四)、护筒的下沉吊车上施工作业平台,吊起 1200KN 振拔桩锤,用桩锤夹具夹住护筒口,依导向架定位护筒,开动桩锤把护筒打入河床。下沉时注意纠正护...
