桥梁施工下部

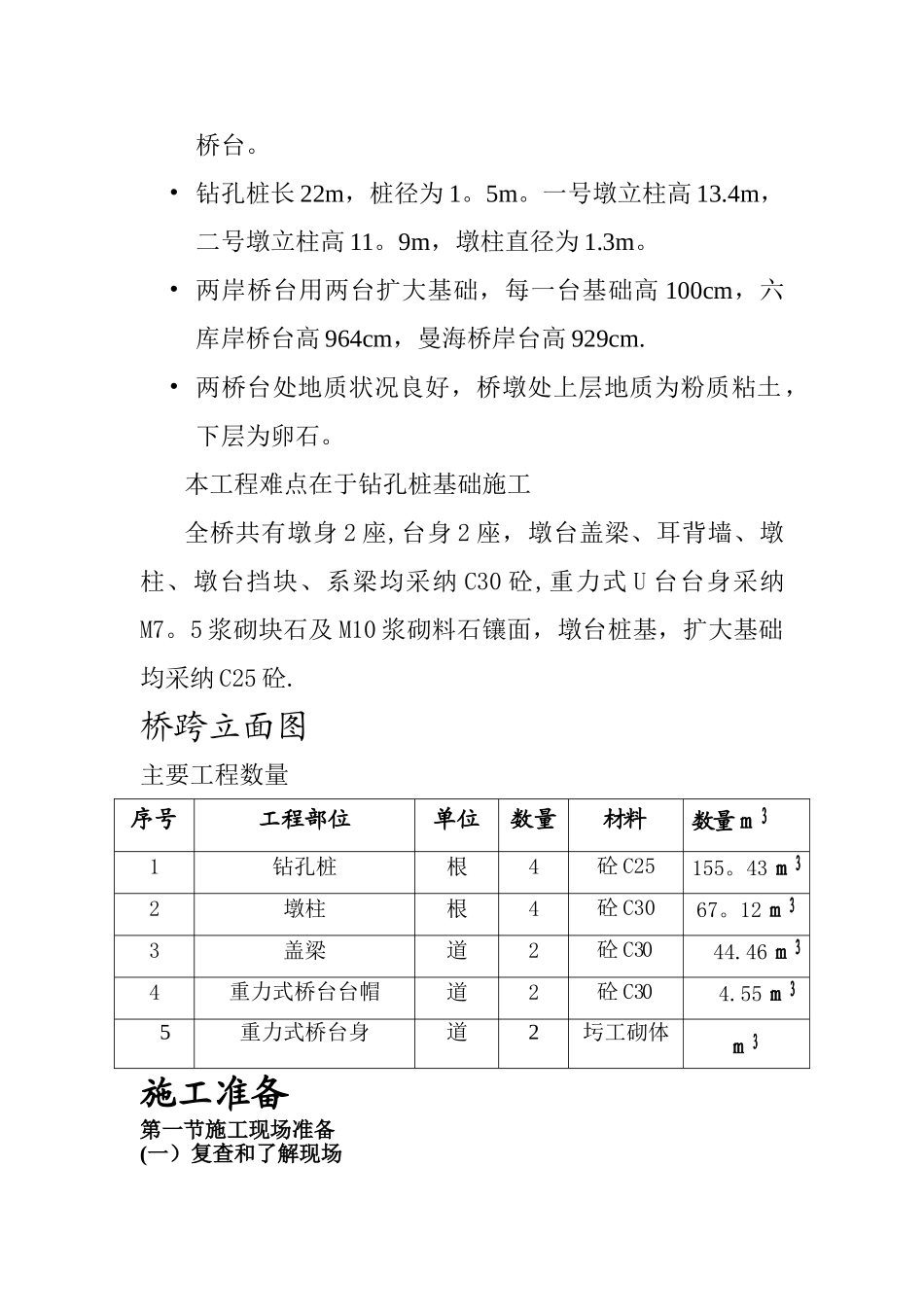

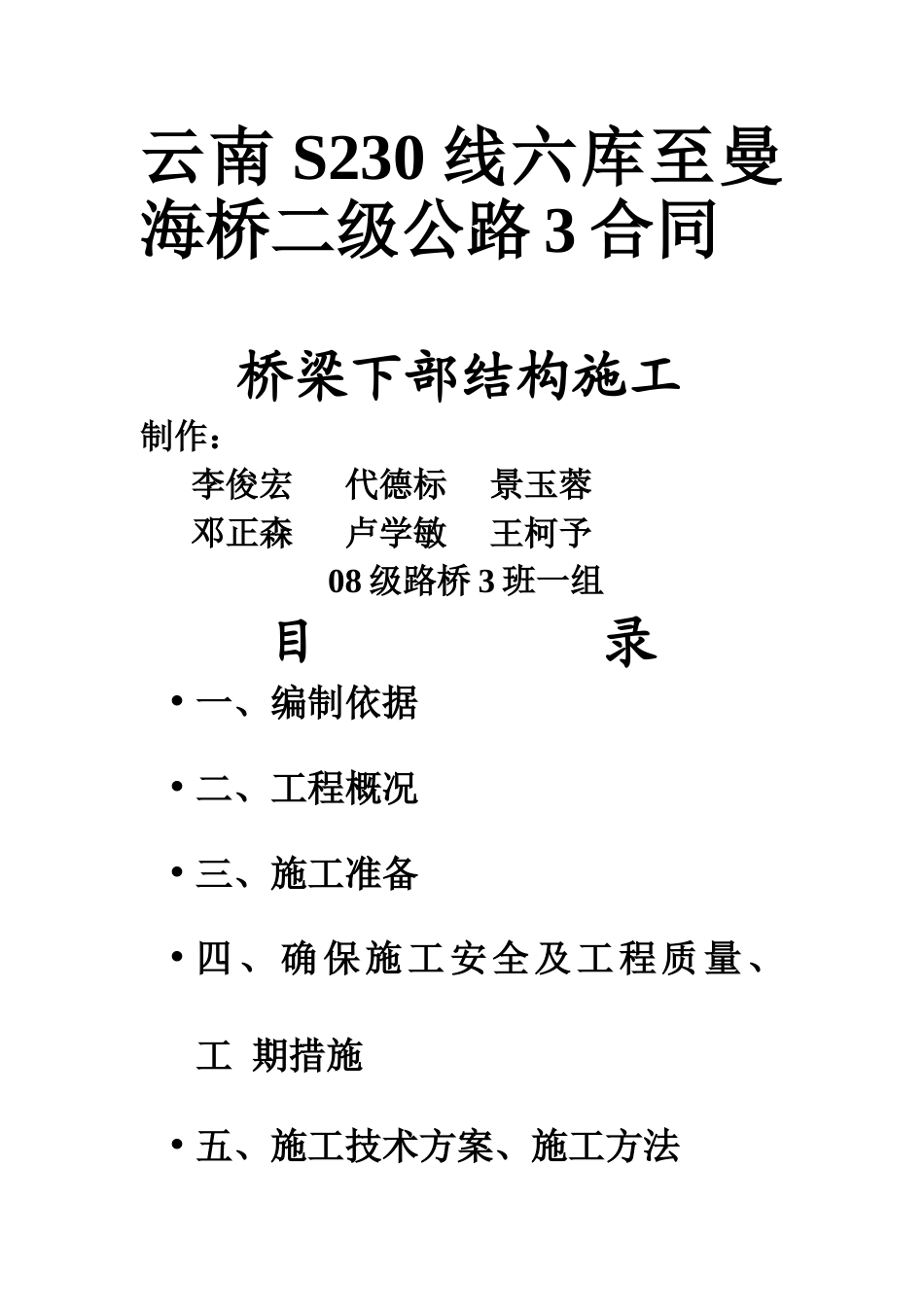

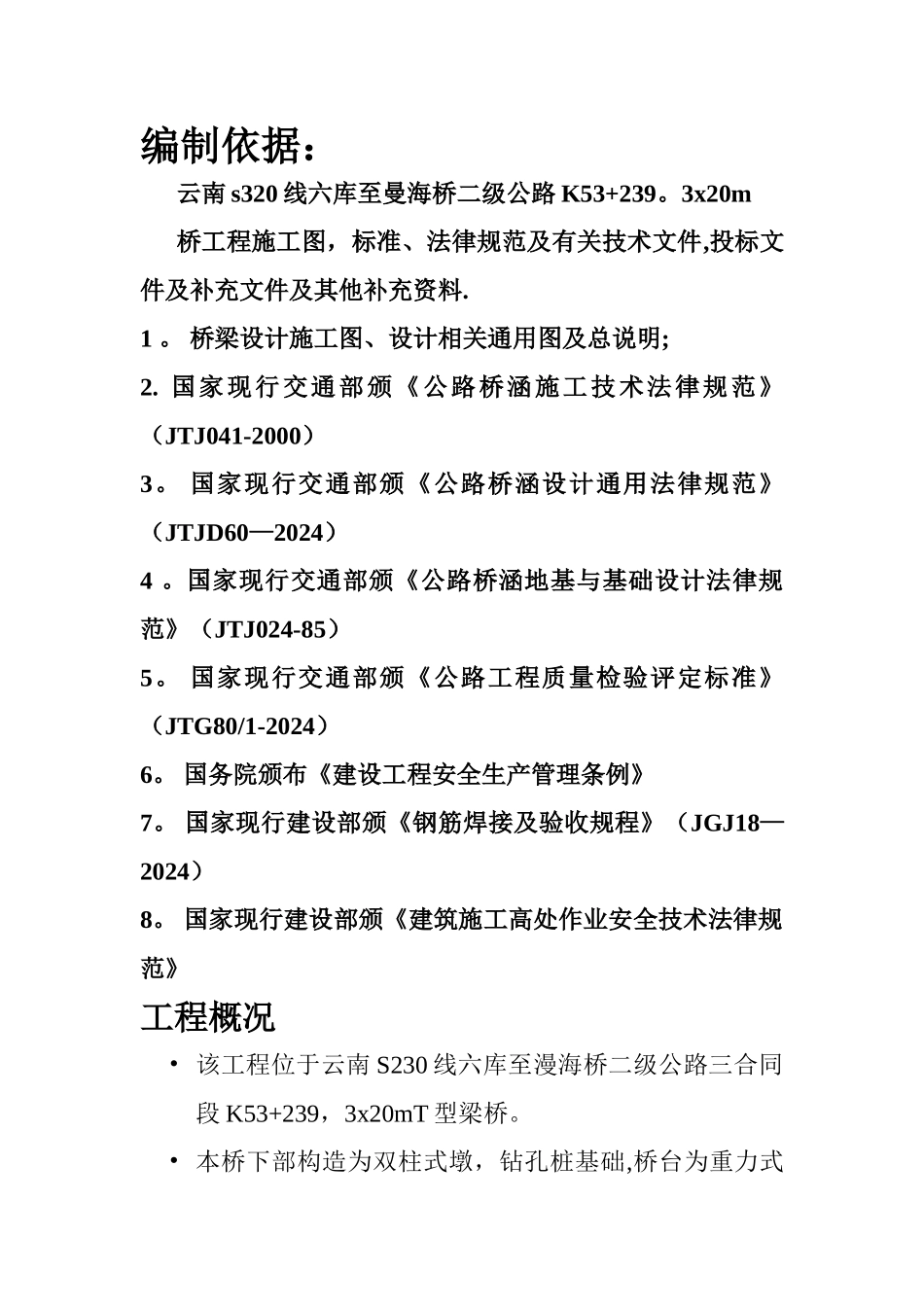

云南 S230 线六库至曼海桥二级公路 3 合同桥梁下部结构施工制作： 李俊宏 代德标 景玉蓉 邓正森 卢学敏 王柯予08 级路桥 3 班一组目 录• 一、编制依据• 二、工程概况• 三、施工准备• 四、确保施工安全及工程质量、 工 期措施• 五、施工技术方案、施工方法编制依据：云南 s320 线六库至曼海桥二级公路 K53+239。3x20m桥工程施工图，标准、法律规范及有关技术文件,投标文件及补充文件及其他补充资料.1 。 桥梁设计施工图、设计相关通用图及总说明;2. 国家现行交通部颁《公路桥涵施工技术法律规范》（JTJ041-2000）3。 国家现行交通部颁《公路桥涵设计通用法律规范》（JTJD60—2024）4 。国家现行交通部颁《公路桥涵地基与基础设计法律规范》（JTJ024-85）5。 国家现行交通部颁《公路工程质量检验评定标准》（JTG80/1-2024）6。 国务院颁布《建设工程安全生产管理条例》7。 国家现行建设部颁《钢筋焊接及验收规程》（JGJ18—2024）8。 国家现行建设部颁《建筑施工高处作业安全技术法律规范》工程概况• 该工程位于云南 S230 线六库至漫海桥二级公路三合同段 K53+239，3x20mT 型梁桥。• 本桥下部构造为双柱式墩，钻孔桩基础,桥台为重力式桥台。• 钻孔桩长 22m，桩径为 1。5m。一号墩立柱高 13.4m，二号墩立柱高 11。9m，墩柱直径为 1.3m。• 两岸桥台用两台扩大基础，每一台基础高 100cm，六库岸桥台高 964cm，曼海桥岸台高 929cm.• 两桥台处地质状况良好，桥墩处上层地质为粉质粘土，下层为卵石。本工程难点在于钻孔桩基础施工全桥共有墩身 2 座,台身 2 座，墩台盖梁、耳背墙、墩柱、墩台挡块、系梁均采纳 C30 砼,重力式 U 台台身采纳M7。5 浆砌块石及 M10 浆砌料石镶面，墩台桩基，扩大基础均采纳 C25 砼.桥跨立面图主要工程数量序号工程部位单位数量材料数量 m 31钻孔桩根4砼 C25155。43 m 32墩柱根4砼 C3067。12 m 33盖梁道2砼 C3044.46 m 34重力式桥台台帽道2砼 C304.55 m 35重力式桥台身道2圬工砌体m 3施工准备第一节施工现场准备(一）复查和了解现场复查和了解现场的地形、地质、文化、气象、水源、电源、交通运输、通信联络以及水利设施、环境保护等有关情况。(二）作好现场规划。根据施工总平面图搭设工棚、仓库;安装供水管线、供电设备；修筑临时道路和临时排水设施等.该工程项目办设在 K53+000 左侧30m 的空地上。第二节 劳力、机具设备和材料...
