桥梁桩基专项施工方案

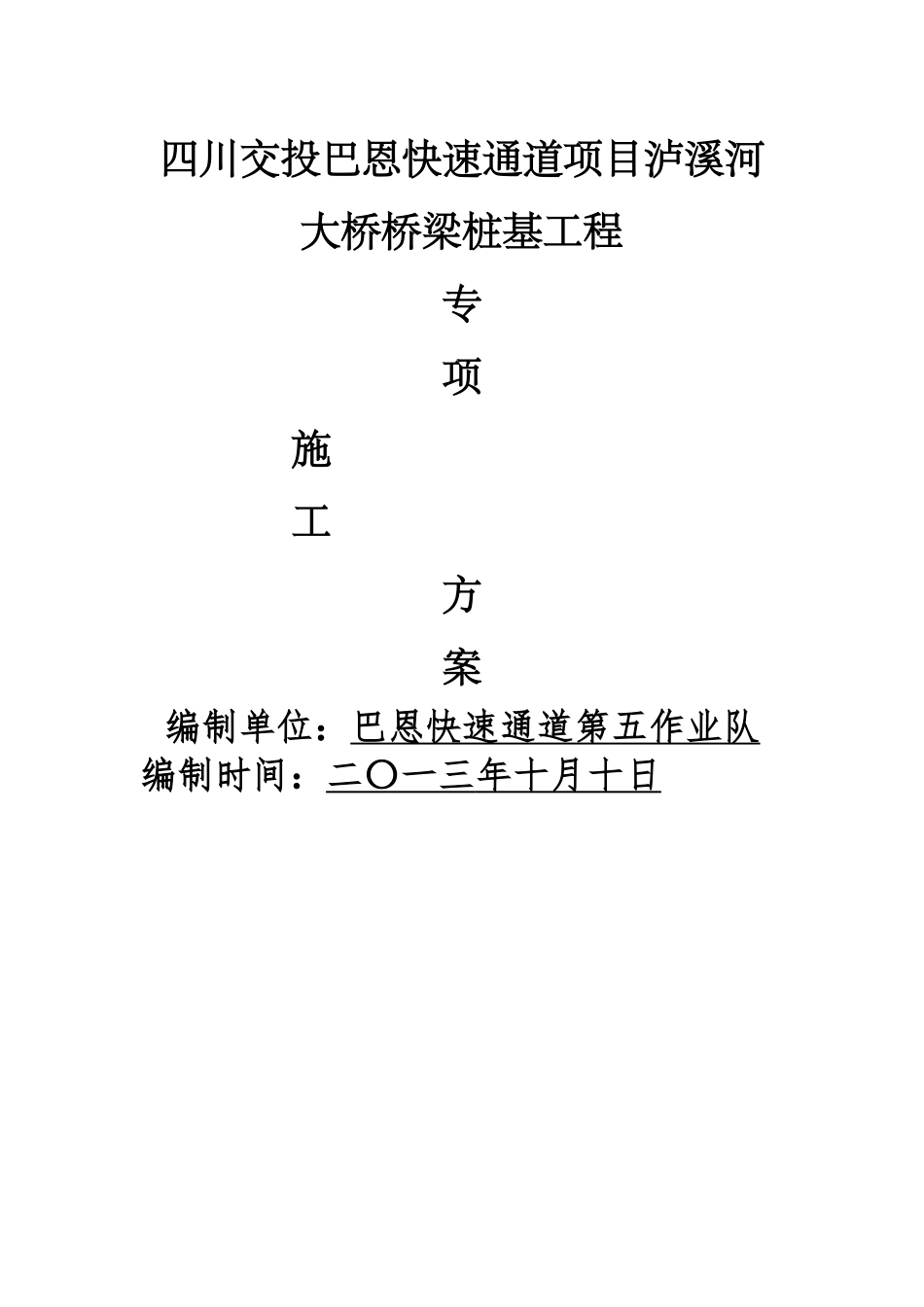

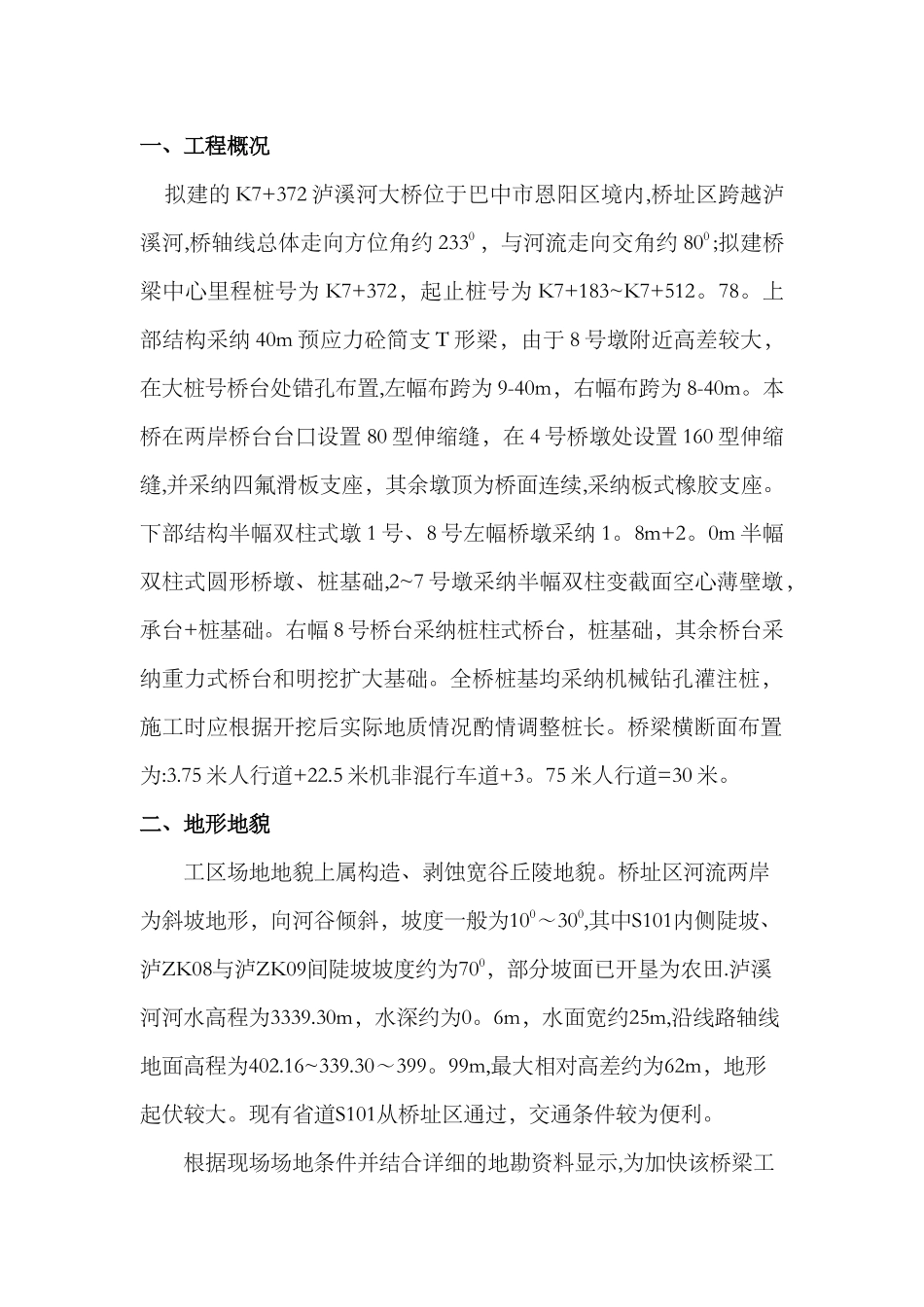

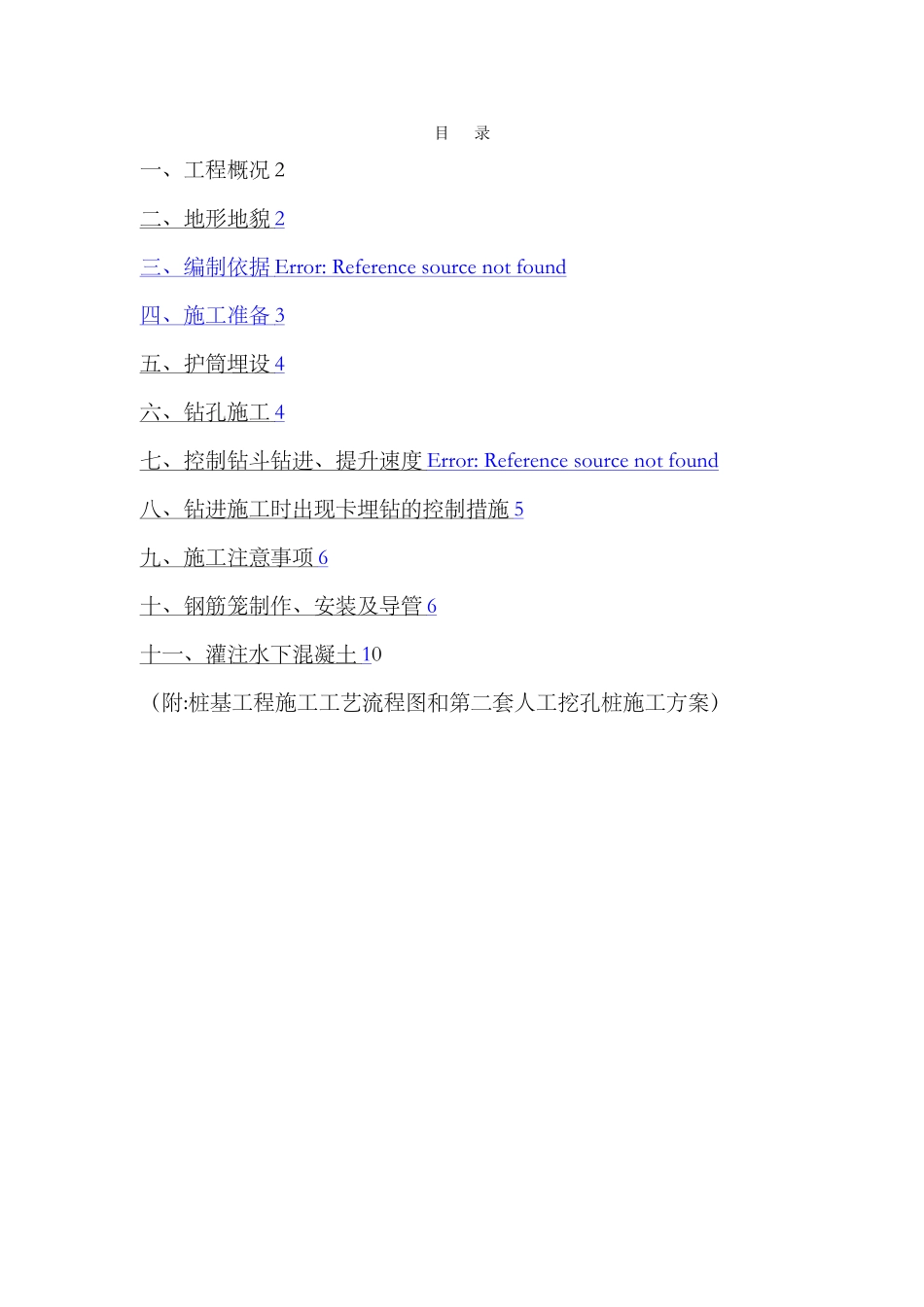

四川交投巴恩快速通道项目泸溪河大桥桥梁桩基工程专项 施 工方案编制单位：巴恩快速通道第五作业队编制时间：二〇一三 年十月十日 目 录一、工程概况 2二、地形地貌 2 三、编制依据 Error: Reference source not found 四、施工准备 3 五、护筒埋设 4 六、钻孔施工 4 七、控制钻斗钻进、提升速度 Error: Reference source not found 八、钻进施工时出现卡埋钻的控制措施 5 九、施工注意事项 6 十、钢筋笼制作、安装及导管 6 十一、灌注水下混凝土 1 0（附:桩基工程施工工艺流程图和第二套人工挖孔桩施工方案）一、工程概况 拟建的 K7+372 泸溪河大桥位于巴中市恩阳区境内,桥址区跨越泸溪河,桥轴线总体走向方位角约 2330 ，与河流走向交角约 800 ;拟建桥梁中心里程桩号为 K7+372，起止桩号为 K7+183~K7+512。78。上部结构采纳 40m 预应力砼简支 T 形梁，由于 8 号墩附近高差较大，在大桩号桥台处错孔布置,左幅布跨为 9-40m，右幅布跨为 8-40m。本桥在两岸桥台台口设置 80 型伸缩缝，在 4 号桥墩处设置 160 型伸缩缝,并采纳四氟滑板支座，其余墩顶为桥面连续,采纳板式橡胶支座。下部结构半幅双柱式墩 1 号、8 号左幅桥墩采纳 1。8m+2。0m 半幅双柱式圆形桥墩、桩基础,2~7 号墩采纳半幅双柱变截面空心薄壁墩，承台+桩基础。右幅 8 号桥台采纳桩柱式桥台，桩基础，其余桥台采纳重力式桥台和明挖扩大基础。全桥桩基均采纳机械钻孔灌注桩，施工时应根据开挖后实际地质情况酌情调整桩长。桥梁横断面布置为:3.75 米人行道+22.5 米机非混行车道+3。75 米人行道=30 米。二、地形地貌工区场地地貌上属构造、剥蚀宽谷丘陵地貌。桥址区河流两岸为斜坡地形，向河谷倾斜，坡度一般为100～300,其中S101内侧陡坡、泸ZK08与泸ZK09间陡坡坡度约为700，部分坡面已开垦为农田.泸溪河河水高程为3339.30m，水深约为0。6m，水面宽约25m,沿线路轴线地面高程为402.16~339.30～399。99m,最大相对高差约为62m，地形起伏较大。现有省道S101从桥址区通过，交通条件较为便利。根据现场场地条件并结合详细的地勘资料显示,为加快该桥梁工程建设，推动桩基施工周期（确保两个月之内全面完成桩基工程的施工),本桥钻孔桩施工首选方案使用旋挖钻机成孔；若因实际地质与地勘资料有出入，旋挖钻不能顺利成孔，则将使用第二套人工挖孔的方式进行桩基成孔。三、编制依据 1、四川省交通运输厅交通勘察设计讨论院提供《...
