桥梁转体施工方案、工艺及技术

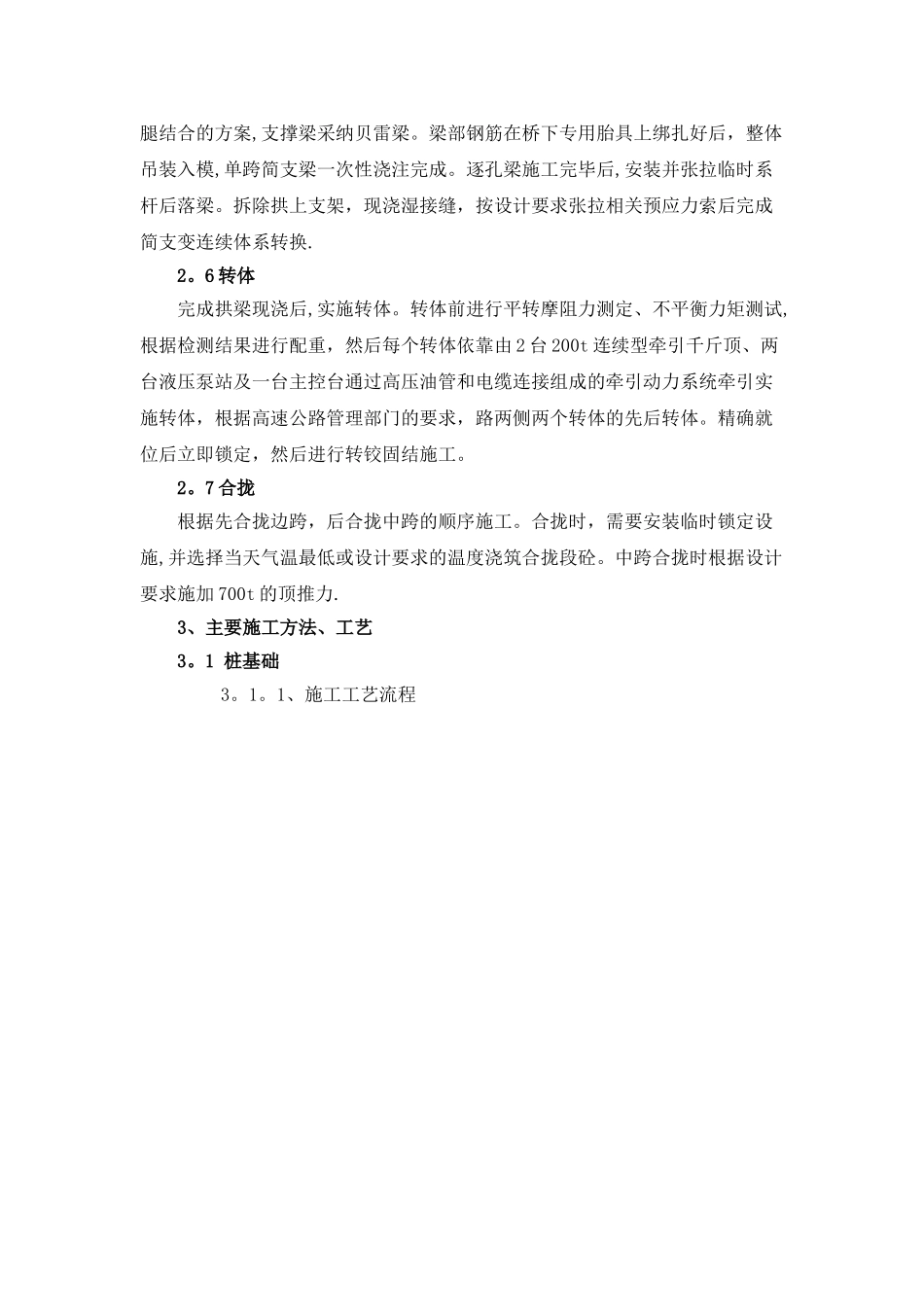

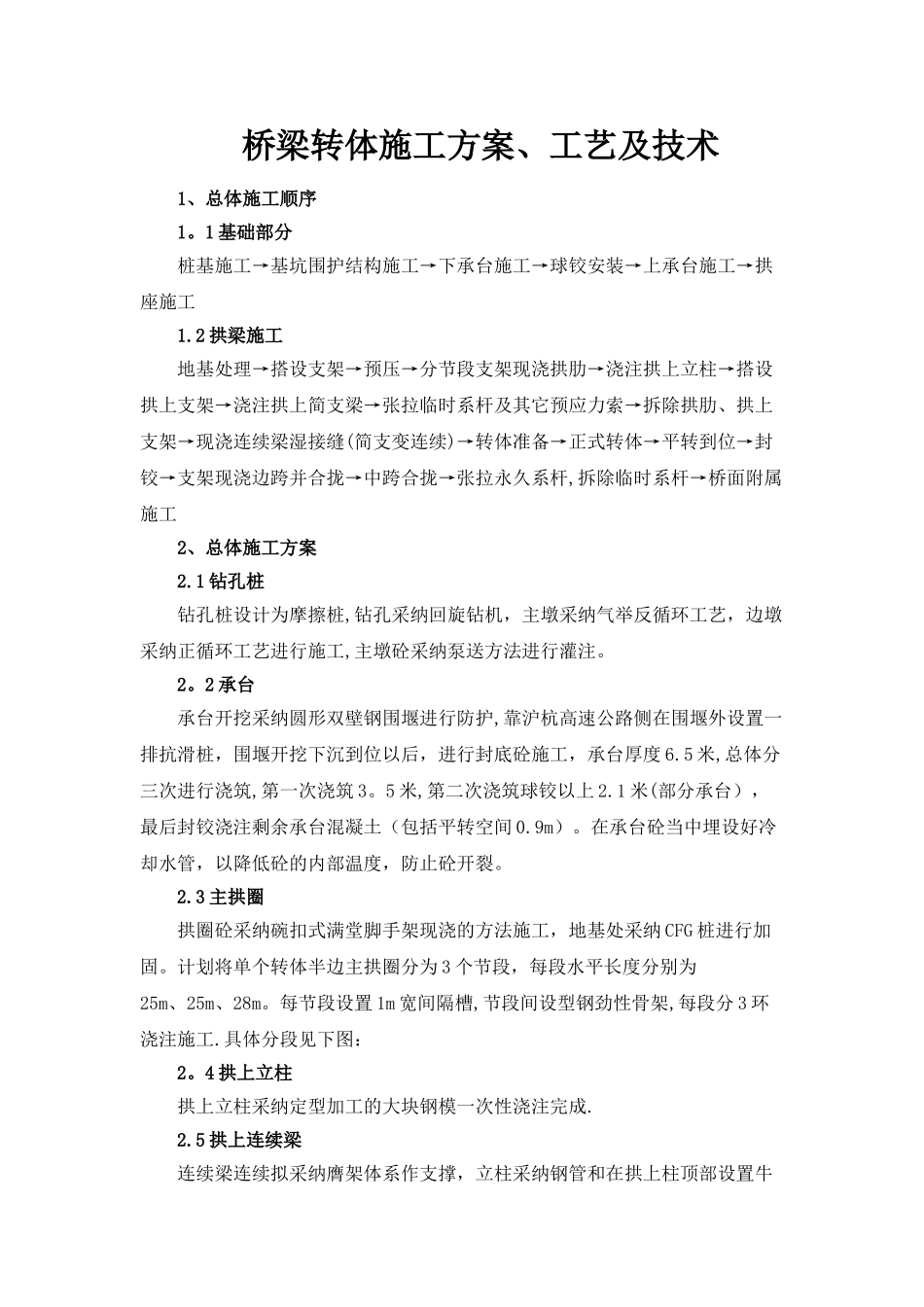

桥梁转体施工方案、工艺及技术1、总体施工顺序1。1 基础部分桩基施工→基坑围护结构施工→下承台施工→球铰安装→上承台施工→拱座施工1.2 拱梁施工地基处理→搭设支架→预压→分节段支架现浇拱肋→浇注拱上立柱→搭设拱上支架→浇注拱上简支梁→张拉临时系杆及其它预应力索→拆除拱肋、拱上支架→现浇连续梁湿接缝(简支变连续)→转体准备→正式转体→平转到位→封铰→支架现浇边跨并合拢→中跨合拢→张拉永久系杆,拆除临时系杆→桥面附属施工2、总体施工方案2.1 钻孔桩钻孔桩设计为摩擦桩,钻孔采纳回旋钻机，主墩采纳气举反循环工艺，边墩采纳正循环工艺进行施工,主墩砼采纳泵送方法进行灌注。2。2 承台承台开挖采纳圆形双壁钢围堰进行防护,靠沪杭高速公路侧在围堰外设置一排抗滑桩，围堰开挖下沉到位以后，进行封底砼施工，承台厚度 6.5 米,总体分三次进行浇筑,第一次浇筑 3。5 米,第二次浇筑球铰以上 2.1 米(部分承台），最后封铰浇注剩余承台混凝土（包括平转空间 0.9m）。在承台砼当中埋设好冷却水管，以降低砼的内部温度，防止砼开裂。2.3 主拱圈拱圈砼采纳碗扣式满堂脚手架现浇的方法施工，地基处采纳 CFG 桩进行加固。计划将单个转体半边主拱圈分为 3 个节段，每段水平长度分别为25m、25m、28m。每节段设置 1m 宽间隔槽,节段间设型钢劲性骨架,每段分 3 环浇注施工.具体分段见下图：2。4 拱上立柱拱上立柱采纳定型加工的大块钢模一次性浇注完成.2.5 拱上连续梁连续梁连续拟采纳膺架体系作支撑，立柱采纳钢管和在拱上柱顶部设置牛腿结合的方案,支撑梁采纳贝雷梁。梁部钢筋在桥下专用胎具上绑扎好后，整体吊装入模,单跨简支梁一次性浇注完成。逐孔梁施工完毕后,安装并张拉临时系杆后落梁。拆除拱上支架，现浇湿接缝，按设计要求张拉相关预应力索后完成简支变连续体系转换.2。6 转体完成拱梁现浇后,实施转体。转体前进行平转摩阻力测定、不平衡力矩测试,根据检测结果进行配重，然后每个转体依靠由 2 台 200t 连续型牵引千斤顶、两台液压泵站及一台主控台通过高压油管和电缆连接组成的牵引动力系统牵引实施转体，根据高速公路管理部门的要求，路两侧两个转体的先后转体。精确就位后立即锁定，然后进行转铰固结施工。2。7 合拢根据先合拢边跨，后合拢中跨的顺序施工。合拢时，需要安装临时锁定设施,并选择当天气温最低或设计要求的温度浇筑合拢段砼。中跨合拢时根据设计要求施加 700t 的顶推力.3、主要施工方法、...
