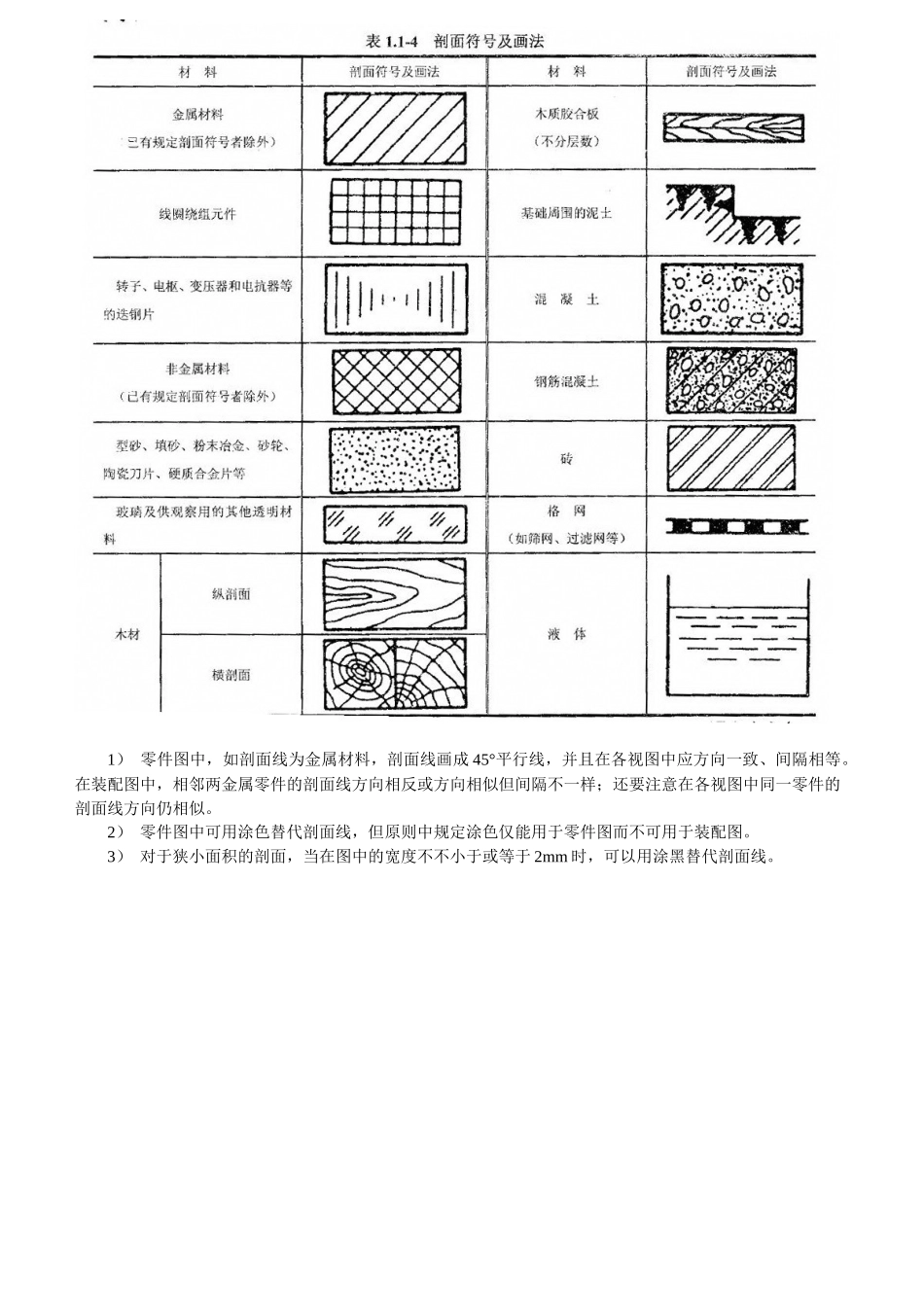

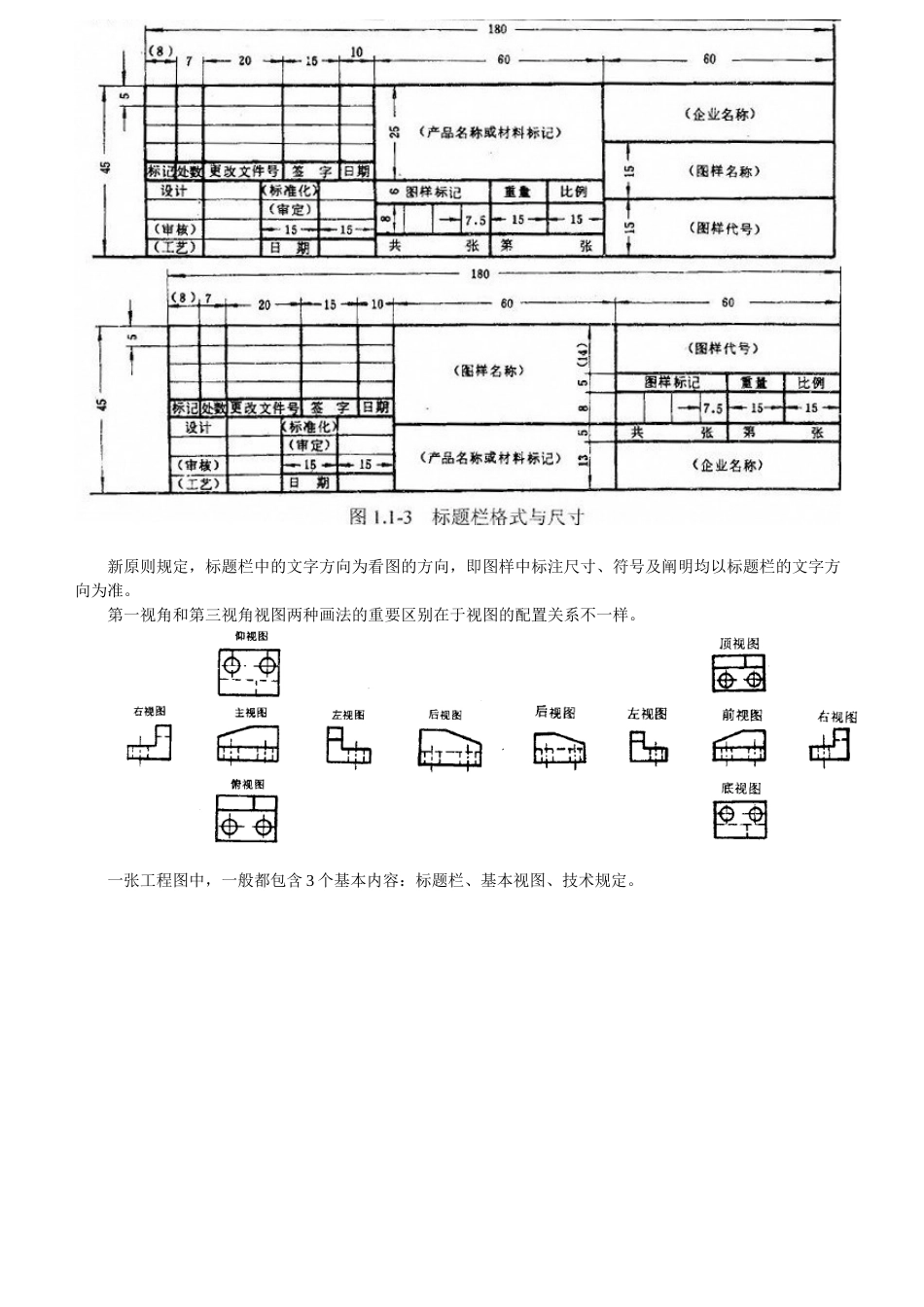

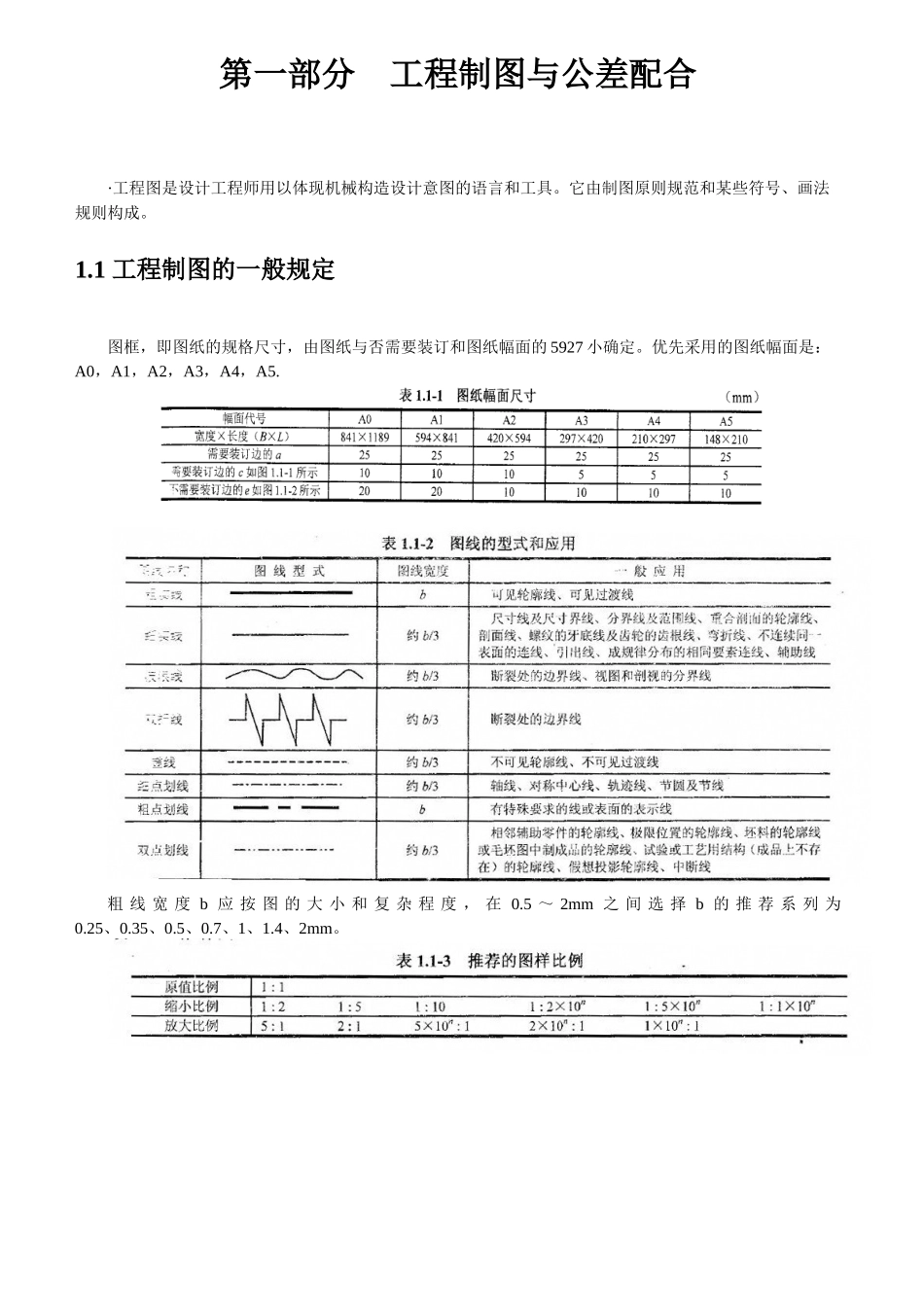

第一部分 工程制图与公差配合·工程图是设计工程师用以体现机械构造设计意图的语言和工具。它由制图原则规范和某些符号、画法规则构成。1.1 工程制图的一般规定图框，即图纸的规格尺寸，由图纸与否需要装订和图纸幅面的 5927 小确定。优先采用的图纸幅面是：A0，A1，A2，A3，A4，A5.粗 线 宽 度 b 应 按 图 的 大 小 和 复 杂 程 度 ， 在 0.5 ～ 2mm 之 间 选 择 b 的 推 荐 系 列 为0.25、0.35、0.5、0.7、1、1.4、2mm。新原则规定，标题栏中的文字方向为看图的方向，即图样中标注尺寸、符号及阐明均以标题栏的文字方向为准。第一视角和第三视角视图两种画法的重要区别在于视图的配置关系不一样。一张工程图中，一般都包含 3 个基本内容：标题栏、基本视图、技术规定。1） 零件图中，如剖面线为金属材料，剖面线画成 45°平行线，并且在各视图中应方向一致、间隔相等。在装配图中，相邻两金属零件的剖面线方向相反或方向相似但间隔不一样；还要注意在各视图中同一零件的剖面线方向仍相似。2） 零件图中可用涂色替代剖面线，但原则中规定涂色仅能用于零件图而不可用于装配图。3） 对于狭小面积的剖面，当在图中的宽度不不小于或等于 2mm 时，可以用涂黑替代剖面线。1.2 机械、液压、气动系统图的示意画法能认识、绘制机械、液压、气动系统的原理图，并能运用原理图进行方案设计和分析。1.5 尺寸、公差、配合与形位公差标注基孔制配合是基本偏差为一定的孔的公差带，选择变化轴的公差带获得所需配合（状态）的一种装配制度。基轴制配合是基本偏差为一定的轴的公差带，选择变化孔的公差带获得所需配合（状态）的另一种装配制度。根据 GB/T 1800.2-1998 规定，原则公差采用国际原则公差代号 IT 表达。原则公差等级分为 01， 0， 1， 2， 3，…，18 共 20 级，分别标识为 IT01，…，IT18.原则推荐，基孔制的间隙配合、轴的基本偏差用 a，b，c，d，e，f，g，h；过渡配合用 js，k，m，n；过盈配合用 p，r，s，t，u，v， x，y，z。零件单一实际要素（指构成零件几何特征实际存在的点、线、面）形状所容许的变动全量称为形状公差。关联实际要素（指对其他要素有功能关系的实际要素）的位置对基准所容许的变动全量称为位置公差。形状和位置公差简称为形位公差。表而粗糙度指已加工表面波距在 lmm 如下的微观几何形状误差。表面粗糙度由加工过程中的残留面积塑性变形、积屑瘤、鳞刺以及工...
