桩基声测管安装施工方案

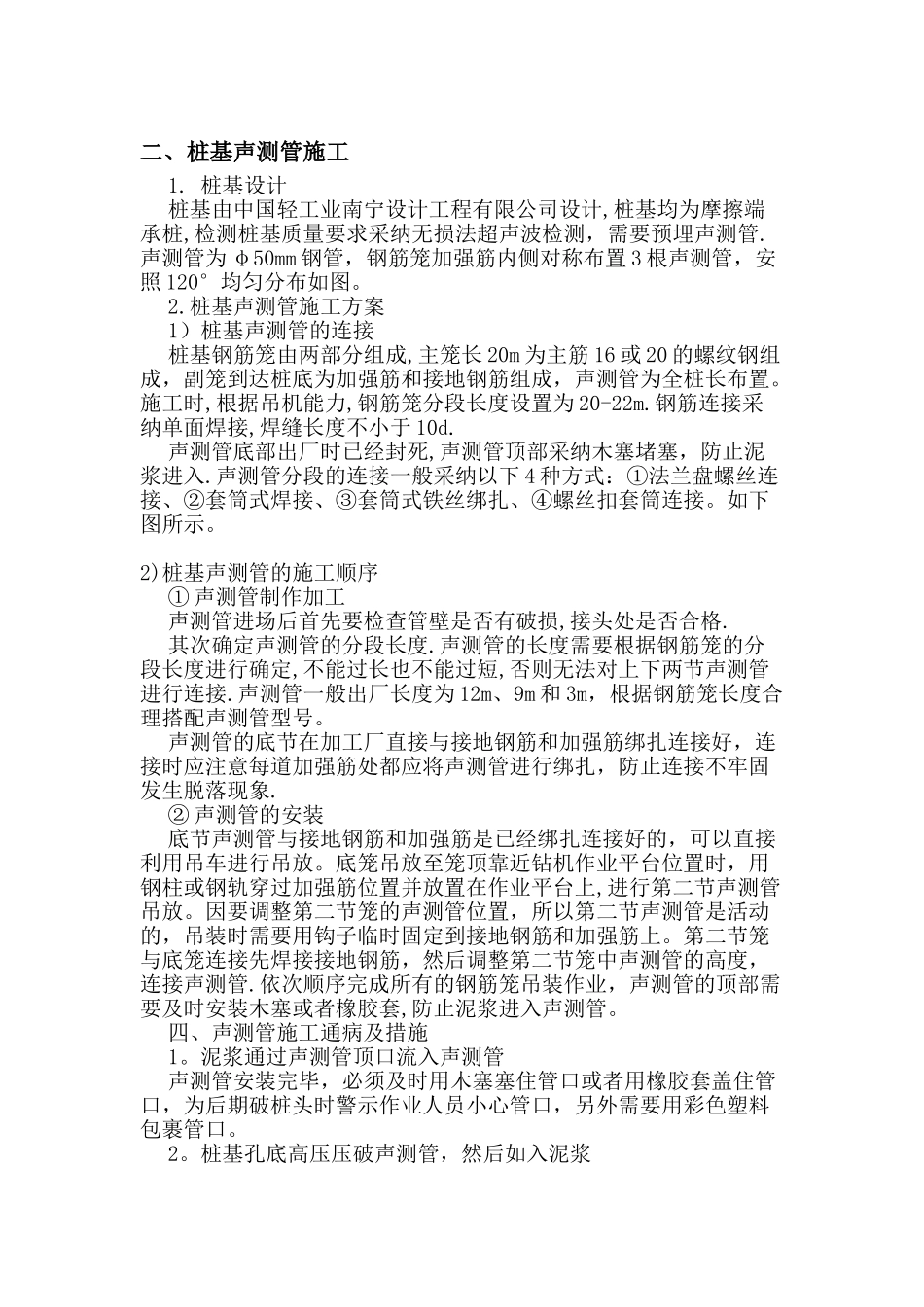

二、桩基声测管施工1. 桩基设计桩基由中国轻工业南宁设计工程有限公司设计,桩基均为摩擦端承桩,检测桩基质量要求采纳无损法超声波检测，需要预埋声测管.声测管为 φ50mm 钢管，钢筋笼加强筋内侧对称布置 3 根声测管，安照 120°均匀分布如图。2.桩基声测管施工方案1）桩基声测管的连接桩基钢筋笼由两部分组成,主笼长 20m 为主筋 16 或 20 的螺纹钢组成，副笼到达桩底为加强筋和接地钢筋组成，声测管为全桩长布置。施工时,根据吊机能力,钢筋笼分段长度设置为 20-22m.钢筋连接采纳单面焊接,焊缝长度不小于 10d.声测管底部出厂时已经封死,声测管顶部采纳木塞堵塞，防止泥浆进入.声测管分段的连接一般采纳以下 4 种方式：①法兰盘螺丝连接、②套筒式焊接、③套筒式铁丝绑扎、④螺丝扣套筒连接。如下图所示。2)桩基声测管的施工顺序① 声测管制作加工声测管进场后首先要检查管壁是否有破损,接头处是否合格.其次确定声测管的分段长度.声测管的长度需要根据钢筋笼的分段长度进行确定,不能过长也不能过短,否则无法对上下两节声测管进行连接.声测管一般出厂长度为 12m、9m 和 3m，根据钢筋笼长度合理搭配声测管型号。声测管的底节在加工厂直接与接地钢筋和加强筋绑扎连接好，连接时应注意每道加强筋处都应将声测管进行绑扎，防止连接不牢固发生脱落现象.② 声测管的安装底节声测管与接地钢筋和加强筋是已经绑扎连接好的，可以直接利用吊车进行吊放。底笼吊放至笼顶靠近钻机作业平台位置时，用钢柱或钢轨穿过加强筋位置并放置在作业平台上,进行第二节声测管吊放。因要调整第二节笼的声测管位置，所以第二节声测管是活动的，吊装时需要用钩子临时固定到接地钢筋和加强筋上。第二节笼与底笼连接先焊接接地钢筋，然后调整第二节笼中声测管的高度，连接声测管.依次顺序完成所有的钢筋笼吊装作业，声测管的顶部需要及时安装木塞或者橡胶套,防止泥浆进入声测管。四、声测管施工通病及措施1。泥浆通过声测管顶口流入声测管声测管安装完毕，必须及时用木塞塞住管口或者用橡胶套盖住管口，为后期破桩头时警示作业人员小心管口，另外需要用彩色塑料包裹管口。2。桩基孔底高压压破声测管，然后如入泥浆孔底压力过大,可能会将声测管伤损处压破，施工时下方每节声测管时必须在声测管内注满清水,此时孔底压强为 P=（ρ 泥—ρ气）gh,压强降为原来的 0.28 倍，大大提高了保险系数。3.声测管接头破损或错位,流入泥浆或者混凝土在进行水下灌注混凝土...
