桩基施工围堰筑岛施工方案

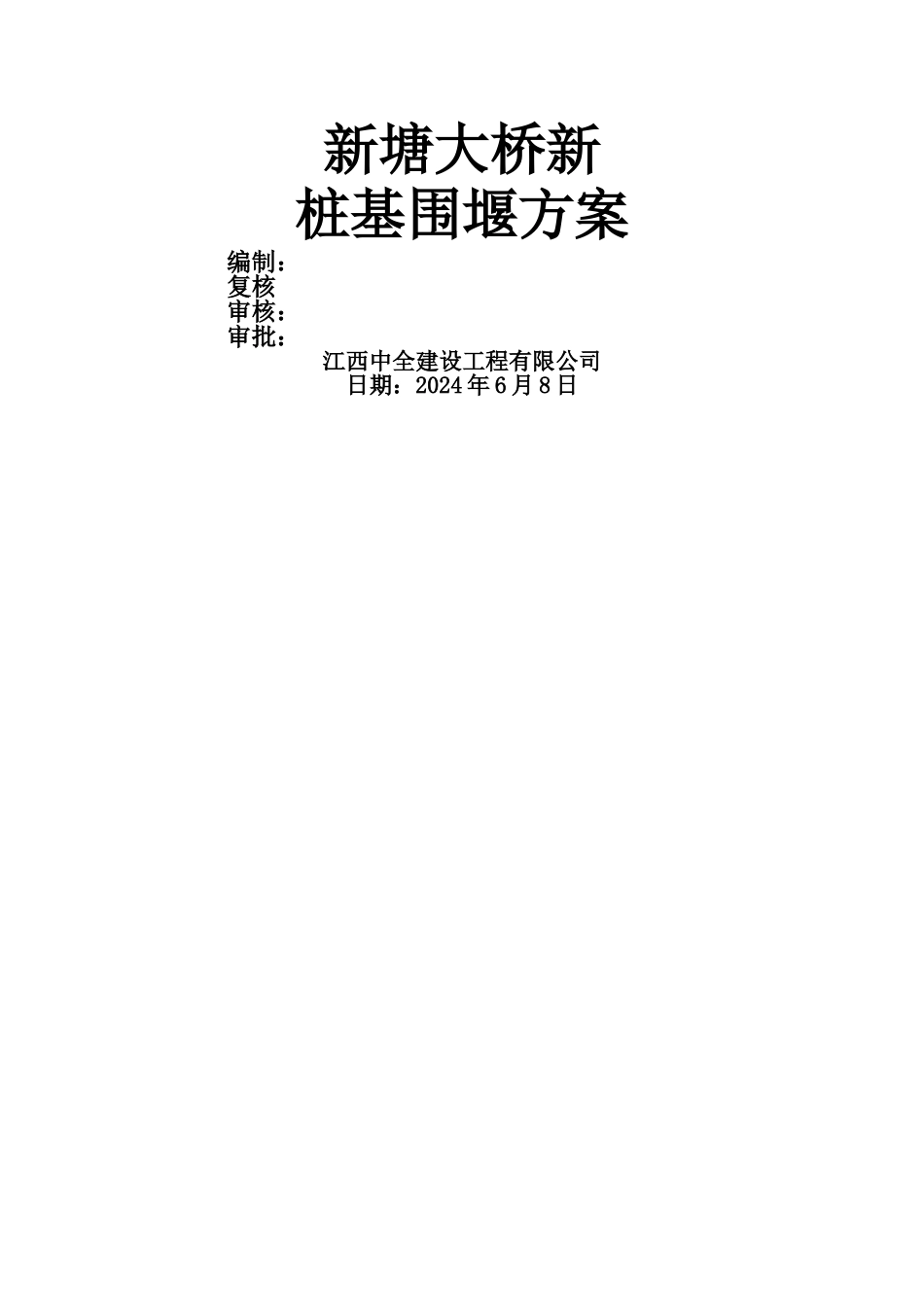

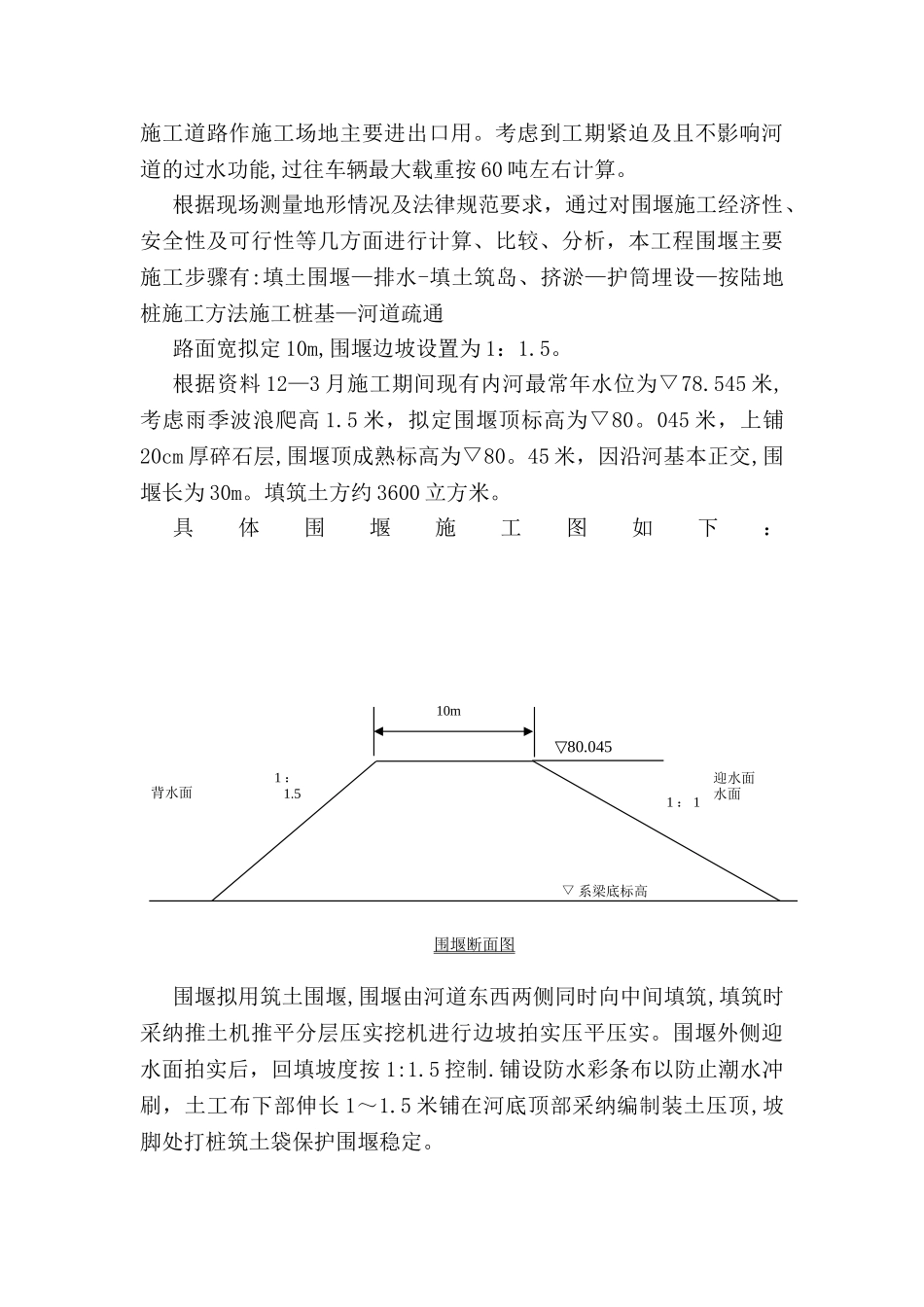

新塘大桥新桩基围堰方案编制：复核审核：审批：江西中全建设工程有限公司日期：2024 年 6 月 8 日新塘大桥 0＃~6＃桩基围堰方案1。工程概况本标段起点 K12+985.25，本桥跨越萍水河，桥梁与水流方向的右夹角为 120°，上部结构采纳 16+4＊30+16 米预应力砼空心板+小箱梁，先简支后桥面连续；下部结构桥台采纳肋板台配桩基础,桥墩采纳柱式墩,桥梁总长 159。6 米，其中 P1、P2、P3、P4 位于河道内。其余均穿田地、河堤、淤泥质水淹区。上部结构采纳桥面连续，下部采纳柱式桥墩,肋板式桥台，均采纳桩基础。2。0＃台-6＃墩及河道基本情况 （1)新塘大桥 0#台—6#墩桩基共计 36 根，0＃与 6＃台桩径1。2，1#—5＃墩桩径 1.8m，桩长 12m-15m，0#台—6＃墩桩顶控制标高为 81.78-83.28,河道常水位标高为 78.545.根据现场的实际情况，优先安排该桥的 A6 桥台、P5 系梁的施工，在上道工序完工后，并将河道流水通道偏移两侧施工位置，在 P1 墩、P2、P3、P4 墩处设置围堰等防护设施，预防河道流水渗漏进施工场地.施工至今桥的桥台台身施工中，实行桥台边加高围堰,保证泄洪断面来保证泄洪安全。 （2）据现场情况计划在桥坡埂处各挖 2 个 10＊10m 宽的泥浆池，深约 2、3m。用于泥浆循环,待下部灌注桩结束后同时泥浆经过沉淀后挖机挖走并外弃至弃土场。临时用水原则就近由市政管网接入解决，同时考虑洒水车运水；临时用电利用现场高压电网新上 1 台 350KVA 变压器，同时根据现场施工要求配备 1 台 40KW 的发电机作为用电高峰补充及电网停电使用,临时设施中项目部、生产区、钢筋加工区均在前进路，不影响萍水河道。3.施工方法一、围堰导流渠施工方案萍水河河宽约 110 米，系季节河， 百年一遇设计水位为：83.700（注：高程系统采纳 1956 年黄海高程系统、坐标系统采纳西安 80 坐 标 系 统 ） ， 枯 水 期 （ 12—3 月 ） 的 最 高 日 设 计 水 位 为78.545(P=50％）。目前新塘大桥工程除施工便道,必须在河道上修建围堰并当临时施工道路作施工场地主要进出口用。考虑到工期紧迫及且不影响河道的过水功能,过往车辆最大载重按 60 吨左右计算。根据现场测量地形情况及法律规范要求，通过对围堰施工经济性、安全性及可行性等几方面进行计算、比较、分析，本工程围堰主要施工步骤有:填土围堰—排水-填土筑岛、挤淤—护筒埋设—按陆地桩施工方法施工桩基—河道疏通路面宽拟定 10m,围堰边坡设置为...
