桩基施工方案44340

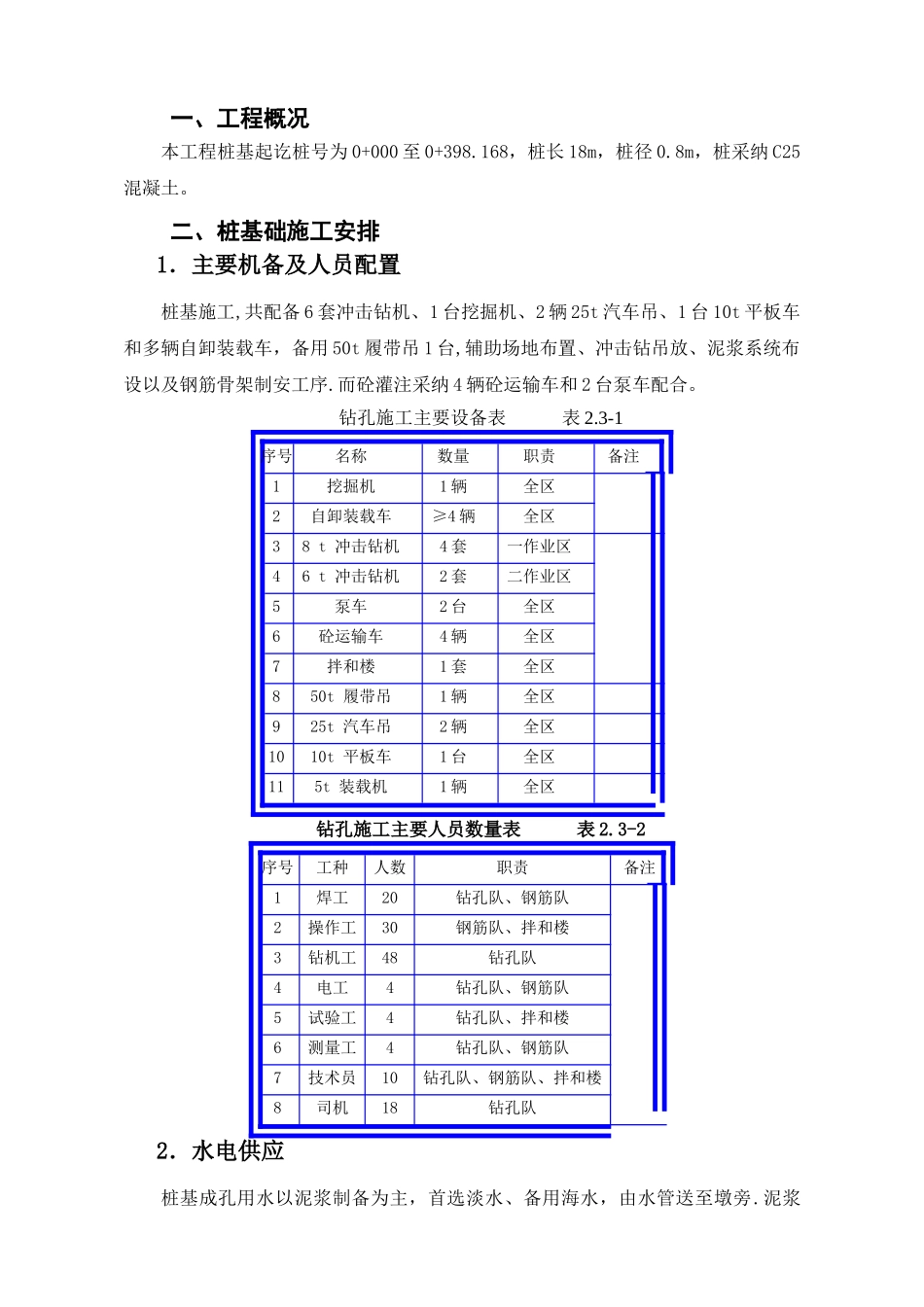

一、工程概况本工程桩基起讫桩号为 0+000 至 0+398.168，桩长 18m，桩径 0.8m，桩采纳 C25混凝土。二、桩基础施工安排1．主要机备及人员配置桩基施工,共配备 6 套冲击钻机、1 台挖掘机、2 辆 25t 汽车吊、1 台 10t 平板车和多辆自卸装载车，备用 50t 履带吊 1 台,辅助场地布置、冲击钻吊放、泥浆系统布设以及钢筋骨架制安工序.而砼灌注采纳 4 辆砼运输车和 2 台泵车配合。钻孔施工主要设备表 表 2.3-1序号名称数量职责备注1挖掘机1 辆全区2自卸装载车≥4 辆全区38 t 冲击钻机4 套一作业区46 t 冲击钻机2 套二作业区5泵车2 台全区6砼运输车4 辆全区7拌和楼1 套全区850t 履带吊1 辆全区925t 汽车吊2 辆全区1010t 平板车1 台全区115t 装载机1 辆全区钻孔施工主要人员数量表 表 2.3-2序号工种人数职责备注1焊工20钻孔队、钢筋队2操作工30钢筋队、拌和楼3钻机工48钻孔队4电工4钻孔队、钢筋队5试验工4钻孔队、拌和楼6测量工4钻孔队、钢筋队7技术员10钻孔队、钢筋队、拌和楼8司机18钻孔队2．水电供应桩基成孔用水以泥浆制备为主，首选淡水、备用海水，由水管送至墩旁.泥浆尽量周转使用,以节约水资源。用电由外电供足。管道铺设，均随施工便道外侧送至各施工墩，跨线时采纳管道或包裹保护，并埋置一定深度。三、桩基础施工工艺1．施工概况0+000 至 0+398.168 号桩，桩长 18m，桩径 0.8m,桩采纳 C25 混凝土。1。1 钻机选型及配置冲击成孔是靠提升冲击锤往下反复冲击，将孔中土、石劈裂、破裂或挤入孔壁中，由泥浆悬浮钻渣，以便冲击锤能常常冲到新的岩层，直至设计标高而成孔。冲击成孔施工总原则是根据地层情况，合理选择钻进技术参数的钻机，如少松绳（长度）,勤捞渣，勤松绳（次数）。重锥冲击成孔时,选用能调节冲程与冲击频率的型号，当孔径大于 0.7m 时，采纳分级钻进,并备用不同直径的重锥。配套设备，宜选用较重的锥,锥高不少于孔径 1。5 倍.钢丝绳与冲击钻锥之间必须设置自动转向装置并连接牢靠,钢丝绳应选择同向捻制,纤维芯柔软、无死褶痕迹和断丝，且其抗拉安全系数不应少于 12.根据上面几个原则，综合考虑选择冲击钻 8t 与 6t 两种型号辅助成孔，冲击钻机采纳带离合器的双筒卷扬机、钻架、实心十字冲锤等所组成的简易冲击系统。钻机主要性能参数表 表 3。1-1钻机型号、参数简易 8t简易 6t钻孔深度50m40m最大提升力80KN40KN冲击行程1000—30001000-3000冲击频率5—105-12整机...
