桩基础塔吊基础方案

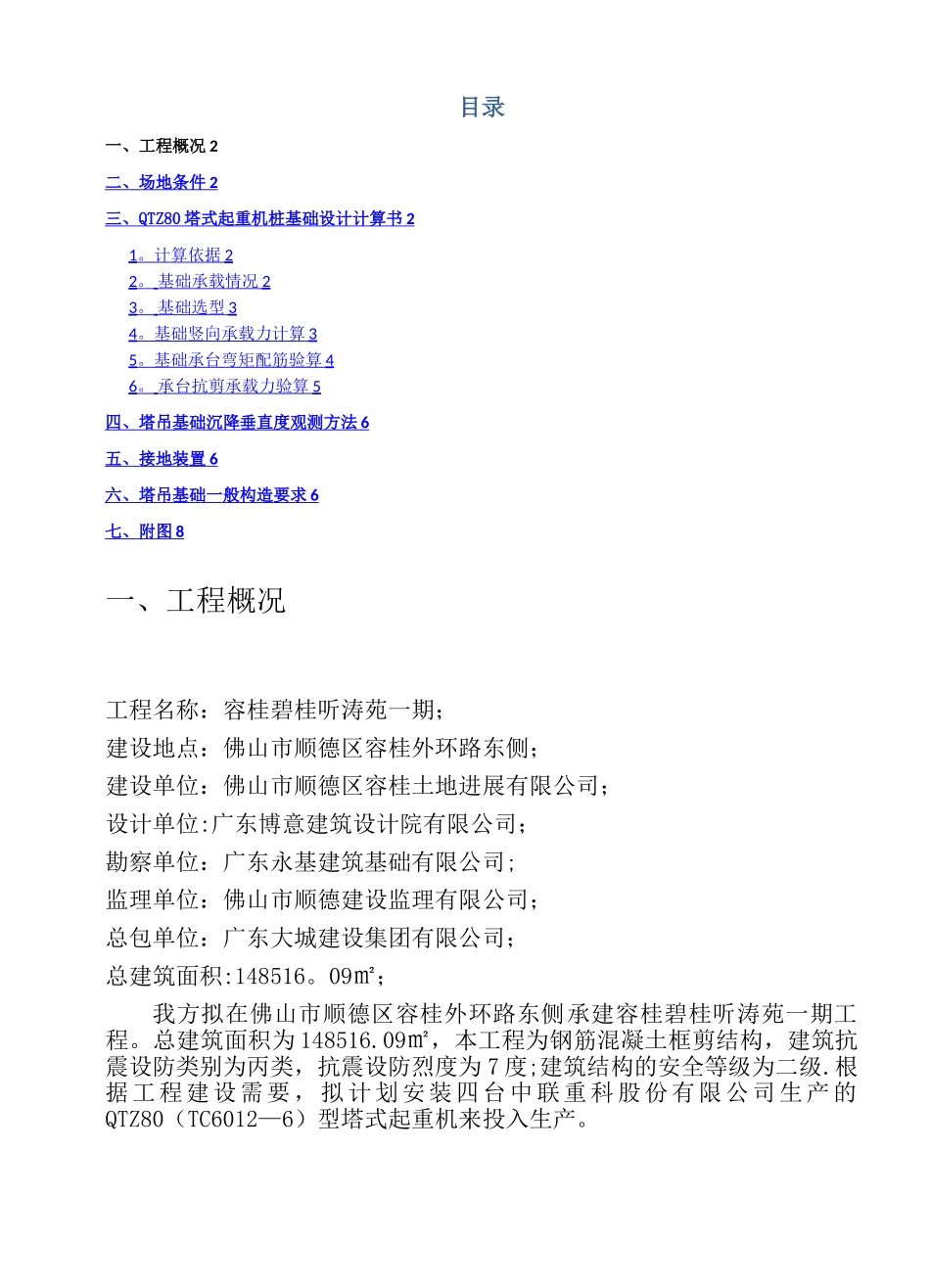

目录一、工程概况 2二、场地条件 2 三、 QTZ80 塔式起重机桩基础设计计算书 2 1 。 计算依据 2 2 。 基础承载情况 2 3 。 基础选型 3 4 。 基础竖向承载力计算 3 5 。 基础承台弯矩配筋验算 4 6 。 承台抗剪承载力验算 5 四、塔吊基础沉降垂直度观测方法 6 五、接地装置 6 六、塔吊基础一般构造要求 6 七、附图 8 一、工程概况工程名称：容桂碧桂听涛苑一期；建设地点：佛山市顺德区容桂外环路东侧；建设单位：佛山市顺德区容桂土地进展有限公司；设计单位:广东博意建筑设计院有限公司；勘察单位：广东永基建筑基础有限公司;监理单位：佛山市顺德建设监理有限公司；总包单位：广东大城建设集团有限公司；总建筑面积:148516。09㎡；我方拟在佛山市顺德区容桂外环路东侧承建容桂碧桂听涛苑一期工程。总建筑面积为 148516.09㎡，本工程为钢筋混凝土框剪结构，建筑抗震设防类别为丙类，抗震设防烈度为 7 度;建筑结构的安全等级为二级.根据工程建设需要，拟计划安装四台中联重科股份有限公司生产的QTZ80（TC6012—6）型塔式起重机来投入生产。二、场地条件塔吊基础的地质与拟建筑的工程地质条件相同，根据广东永基建筑基础有限公司《岩土工程勘察报告》揭示,工程场地基础持力层为强风化泥质粉砂岩.场地内地下水主要类型是孔隙水，大气降雨是主要补给源，地下稳定水位距地表 1.10～2。20m。三、QTZ80 塔式起重机桩基础设计计算书1。计算依据 1、《塔式起重机设计法律规范》GB/T13752—2024 2、《混凝土结构设计法律规范》GB50010—2024 3、《建筑桩基技术法律规范》JGJ94—2024 4、《建筑地基基础设计法律规范》GB50007—2024 5、《建筑结构荷载法律规范》GB50009-20246、《建筑安全检查标准》JGJ59-2024等编制。7、岩土工程报告2。 基础承载情况本工程选用 QTZ80 型塔式起重机,根据厂家提供的说明书，基础承载的情况如下图所示：Fv——基础所受垂直力，单位为 KN； Fh——基础所受水平力，单位为 KN；M——基础所受倾覆力矩,单位为 KN。m；T——基础所受扭矩,单位为 KN。m； 塔机固定在基础上，起升高度达 130m，而未实行附着装置时,对基础产生的荷载值为最大.根据说明书资料显示，荷载值见下表：基础荷载Fv （ kN）Fh(kN)M （ kN 。 m）T（kN。m）工作状态548.718.51693342.0非工作状态487.575。117660.03。 基础选型根据工程的地质条件及实际情况,拟采纳预应力 φ500mm 管桩基础...
