桩帽施工方案

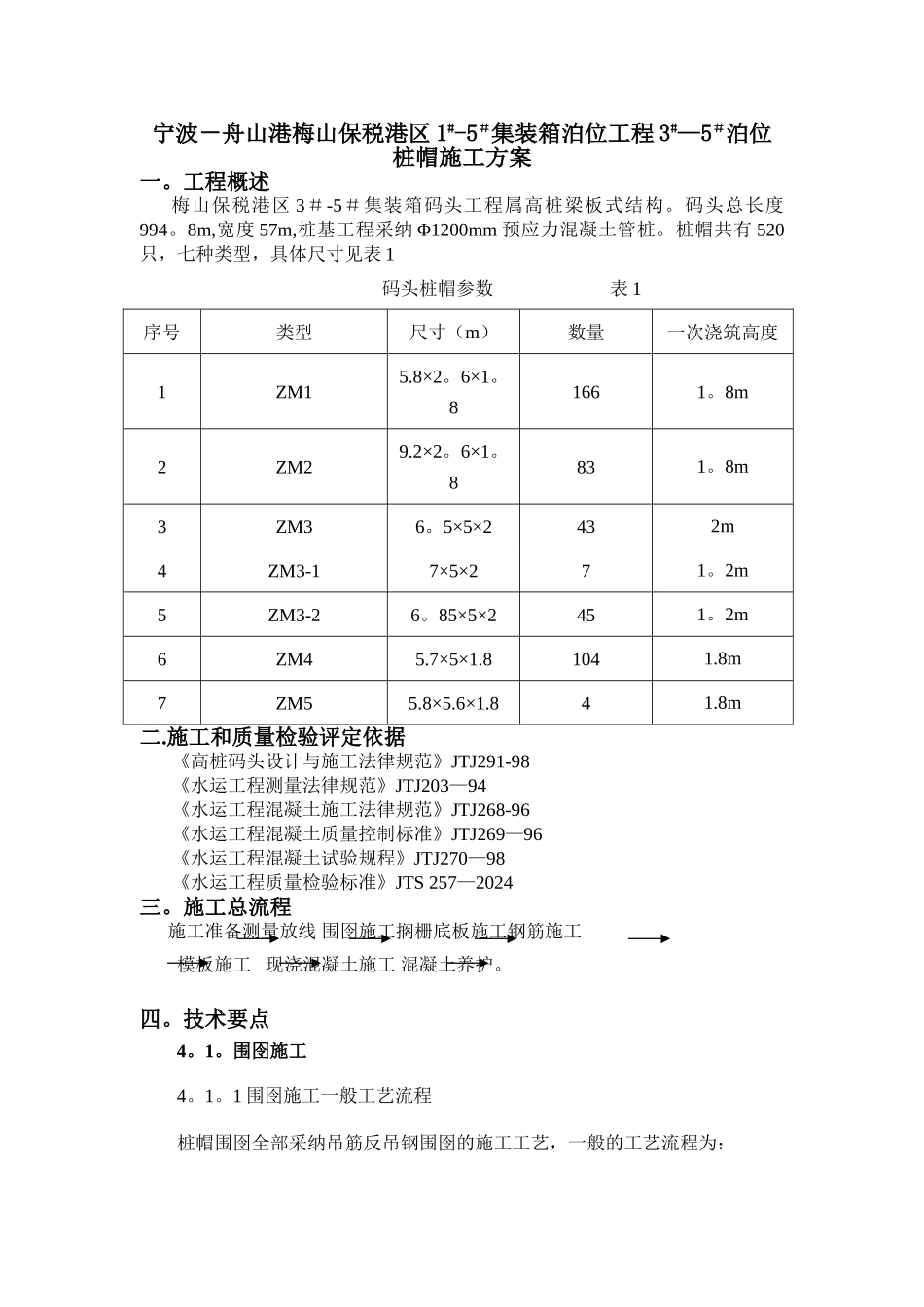

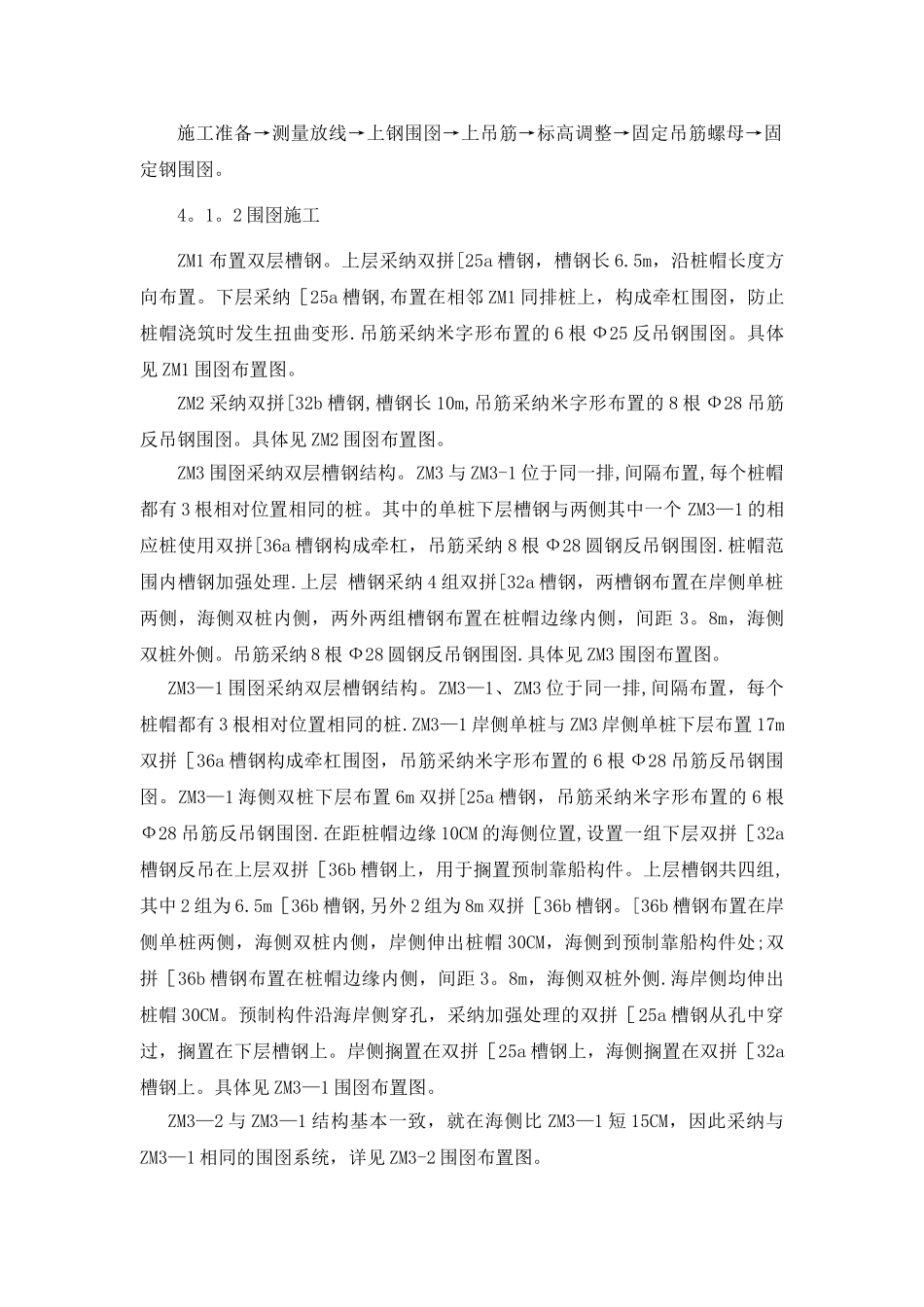

宁波－舟山港梅山保税港区 1#-5＃集装箱泊位工程 3#—5＃泊位桩帽施工方案一。工程概述梅山保税港区 3＃-5＃集装箱码头工程属高桩梁板式结构。码头总长度994。8m,宽度 57m,桩基工程采纳 Φ1200mm 预应力混凝土管桩。桩帽共有 520只，七种类型，具体尺寸见表 1码头桩帽参数 表 1序号类型尺寸（m）数量一次浇筑高度1ZM15.8×2。6×1。81661。8m2ZM29.2×2。6×1。8831。8m3ZM36。5×5×2432m4ZM3-17×5×271。2m5ZM3-26。85×5×2451。2m6ZM45.7×5×1.81041.8m7ZM55.8×5.6×1.841.8m二.施工和质量检验评定依据《高桩码头设计与施工法律规范》JTJ291-98《水运工程测量法律规范》JTJ203—94《水运工程混凝土施工法律规范》JTJ268-96《水运工程混凝土质量控制标准》JTJ269—96《水运工程混凝土试验规程》JTJ270—98《水运工程质量检验标准》JTS 257—2024三。施工总流程施工准备测量放线 围囹施工搁栅底板施工钢筋施工模板施工 现浇混凝土施工 混凝土养护。四。技术要点4。1。围囹施工4。1。1 围囹施工一般工艺流程桩帽围囹全部采纳吊筋反吊钢围囹的施工工艺，一般的工艺流程为：施工准备→测量放线→上钢围囹→上吊筋→标高调整→固定吊筋螺母→固定钢围囹。4。1。2 围囹施工ZM1 布置双层槽钢。上层采纳双拼[25a 槽钢，槽钢长 6.5m，沿桩帽长度方向布置。下层采纳［25a 槽钢,布置在相邻 ZM1 同排桩上，构成牵杠围囹，防止桩帽浇筑时发生扭曲变形.吊筋采纳米字形布置的 6 根 Ф25 反吊钢围囹。具体见 ZM1 围囹布置图。ZM2 采纳双拼[32b 槽钢,槽钢长 10m,吊筋采纳米字形布置的 8 根 Ф28 吊筋反吊钢围囹。具体见 ZM2 围囹布置图。ZM3 围囹采纳双层槽钢结构。ZM3 与 ZM3-1 位于同一排,间隔布置,每个桩帽都有 3 根相对位置相同的桩。其中的单桩下层槽钢与两侧其中一个 ZM3—1 的相应桩使用双拼[36a 槽钢构成牵杠，吊筋采纳 8 根 Ф28 圆钢反吊钢围囹.桩帽范围内槽钢加强处理.上层 槽钢采纳 4 组双拼[32a 槽钢，两槽钢布置在岸侧单桩两侧，海侧双桩内侧，两外两组槽钢布置在桩帽边缘内侧，间距 3。8m，海侧双桩外侧。吊筋采纳 8 根 Ф28 圆钢反吊钢围囹.具体见 ZM3 围囹布置图。ZM3—1 围囹采纳双层槽钢结构。ZM3—1、ZM3 位于同一排,间隔布置，每个桩帽都有 3 根相对位置相同的桩.ZM3—1 岸侧单桩与 ZM3 岸侧单桩下层布置 17m双拼［36a 槽钢构成牵杠围囹，吊筋采纳米字形布置的 ...
