梁、板模板支模方案

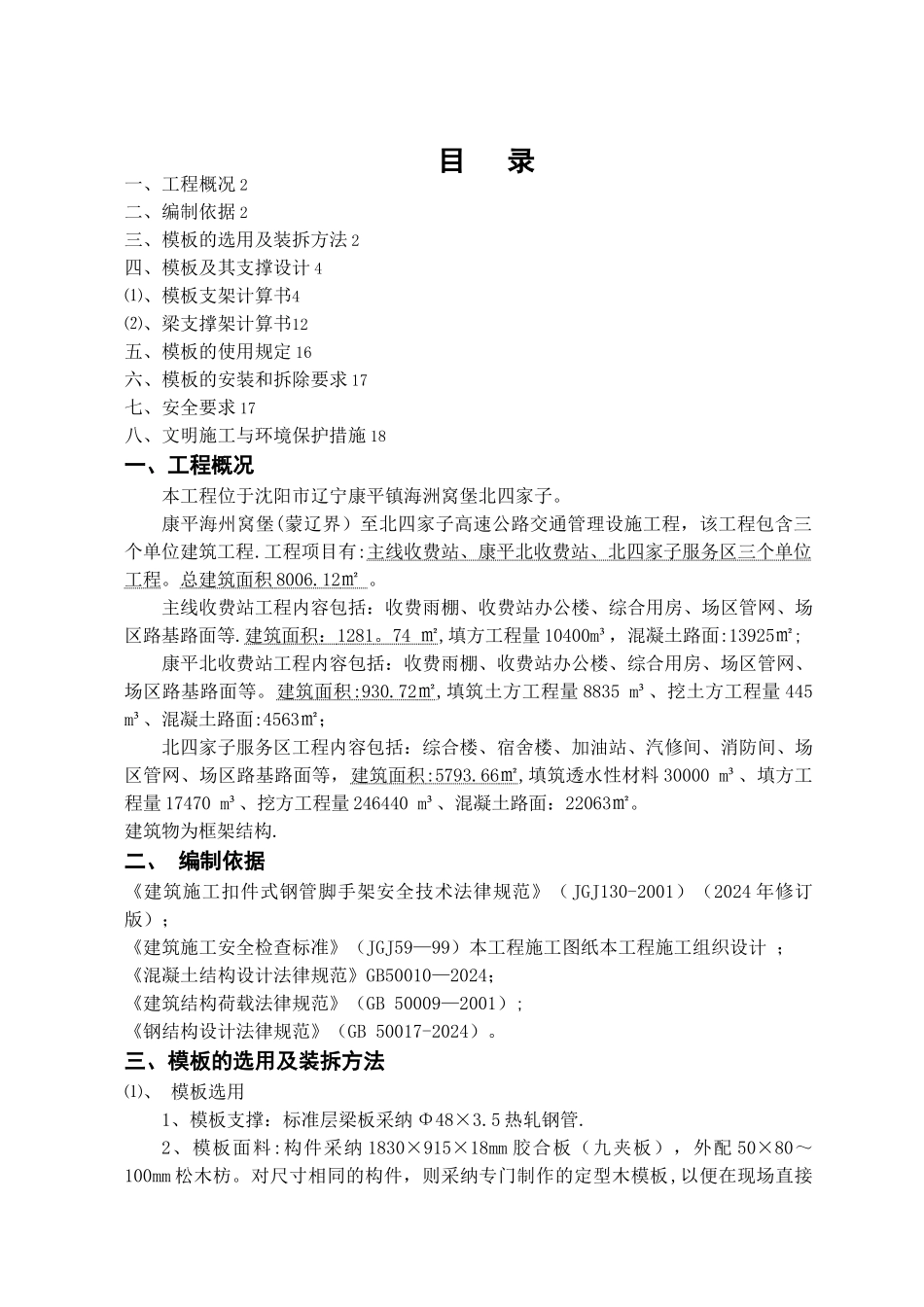

目 录一、工程概况 2二、编制依据 2三、模板的选用及装拆方法 2四、模板及其支撑设计 4⑴、模板支架计算书4⑵、梁支撑架计算书12五、模板的使用规定 16六、模板的安装和拆除要求 17七、安全要求 17八、文明施工与环境保护措施 18一、工程概况本工程位于沈阳市辽宁康平镇海洲窝堡北四家子。康平海州窝堡(蒙辽界）至北四家子高速公路交通管理设施工程，该工程包含三个单位建筑工程.工程项目有:主线收费站、康平北收费站、北四家子服务区三个单位工程。总建筑面积 8006.12 ㎡ 。主线收费站工程内容包括：收费雨棚、收费站办公楼、综合用房、场区管网、场区路基路面等.建筑面积： 1281 。 74 ㎡ ,填方工程量 10400m³，混凝土路面:13925㎡;康平北收费站工程内容包括：收费雨棚、收费站办公楼、综合用房、场区管网、场区路基路面等。建筑面积 :930.72 ㎡ ,填筑土方工程量 8835 m³、挖土方工程量 445 m³、混凝土路面:4563㎡；北四家子服务区工程内容包括：综合楼、宿舍楼、加油站、汽修间、消防间、场区管网、场区路基路面等，建筑面积 :5793.66 ㎡ ,填筑透水性材料 30000 m³、填方工程量 17470 m³、挖方工程量 246440 m³、混凝土路面：22063㎡。建筑物为框架结构.二、 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）（2024 年修订版）；《建筑施工安全检查标准》（JGJ59—99）本工程施工图纸本工程施工组织设计 ；《混凝土结构设计法律规范》GB50010—2024；《建筑结构荷载法律规范》（GB 50009—2001）;《钢结构设计法律规范》（GB 50017-2024）。三、模板的选用及装拆方法⑴、 模板选用1、模板支撑：标准层梁板采纳 Φ48×3.5 热轧钢管.2、模板面料:构件采纳 1830×915×18mm 胶合板（九夹板），外配 50×80～100mm 松木枋。对尺寸相同的构件，则采纳专门制作的定型木模板,以便在现场直接拼装成型，确保工程进度和质量。⑵、 模板安装模板安装前应根据设计施工图进行配模设计，绘制模板安装图。1、柱模板安装根据施工图,放好轴线和模板边线，定好水平控制标高。根据弹好的柱边线用 1：3 水泥砂浆抹抄平层,以保证模板位置正确，防止模板底部漏浆。另外,在外柱部位，继续安装模板前,要设置模板承垫条带，并校正其平直。柱模板组装前根据柱尺寸配制拼装，检查所有模板边平直度、外形尺寸等有无质量问题。组装时，水平接头要错开，并随时检查并纠正位移、垂直度和柱顶对角...
