梁祝基于Verilog-HDL的演奏设计

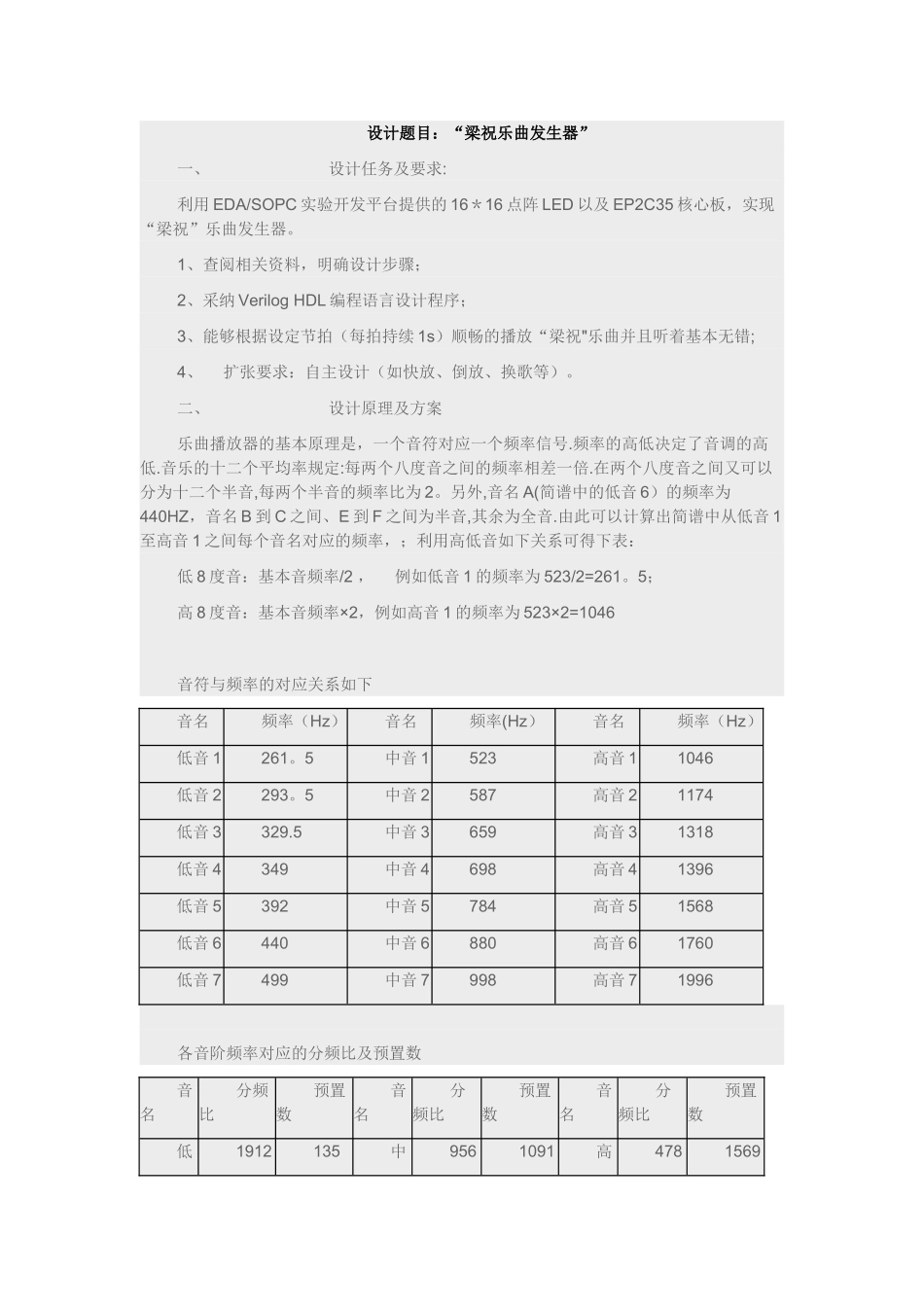

梁祝基于Verilog-HDL的演奏设计_第1页
1/13

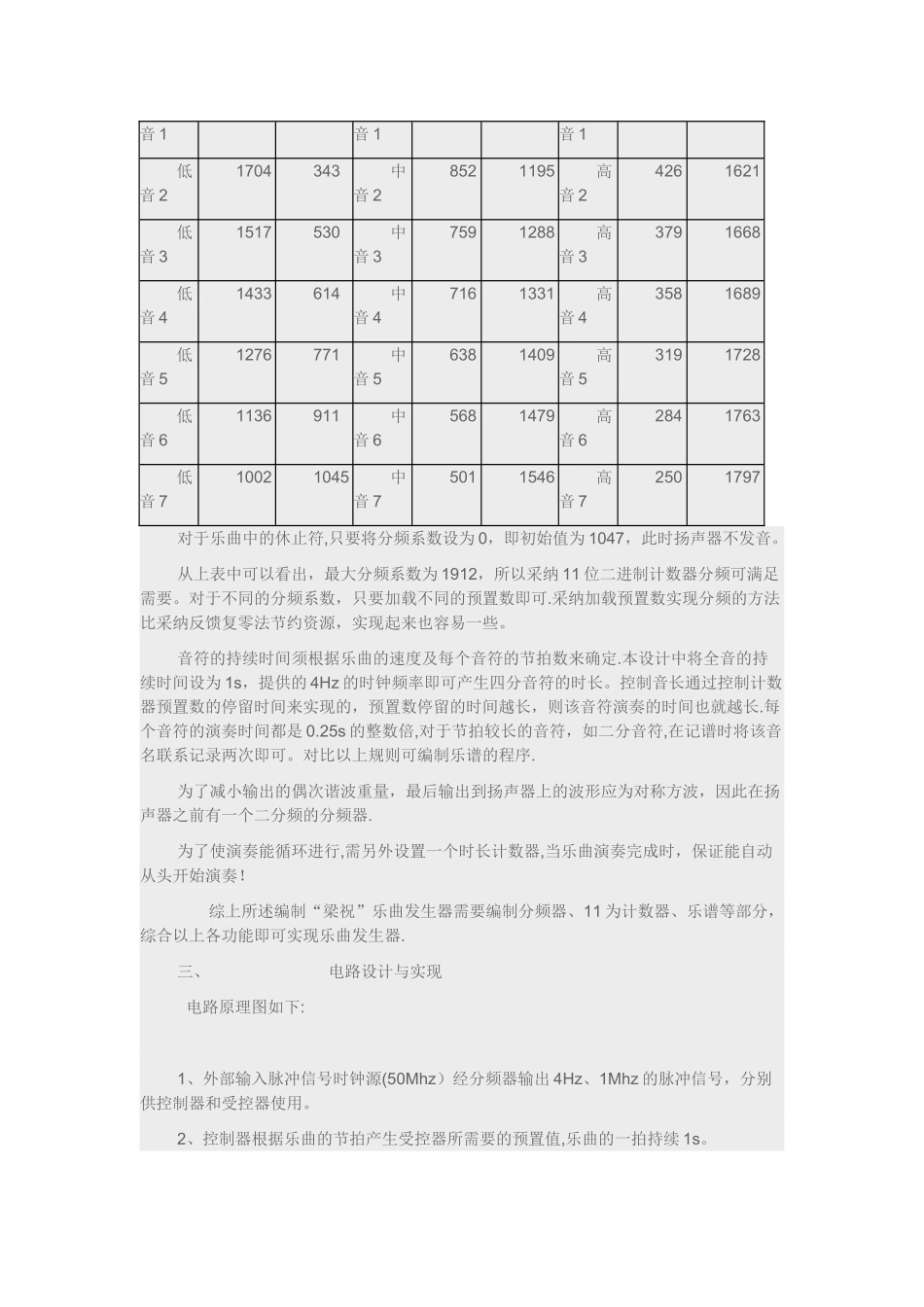

梁祝基于Verilog-HDL的演奏设计_第2页
2/13

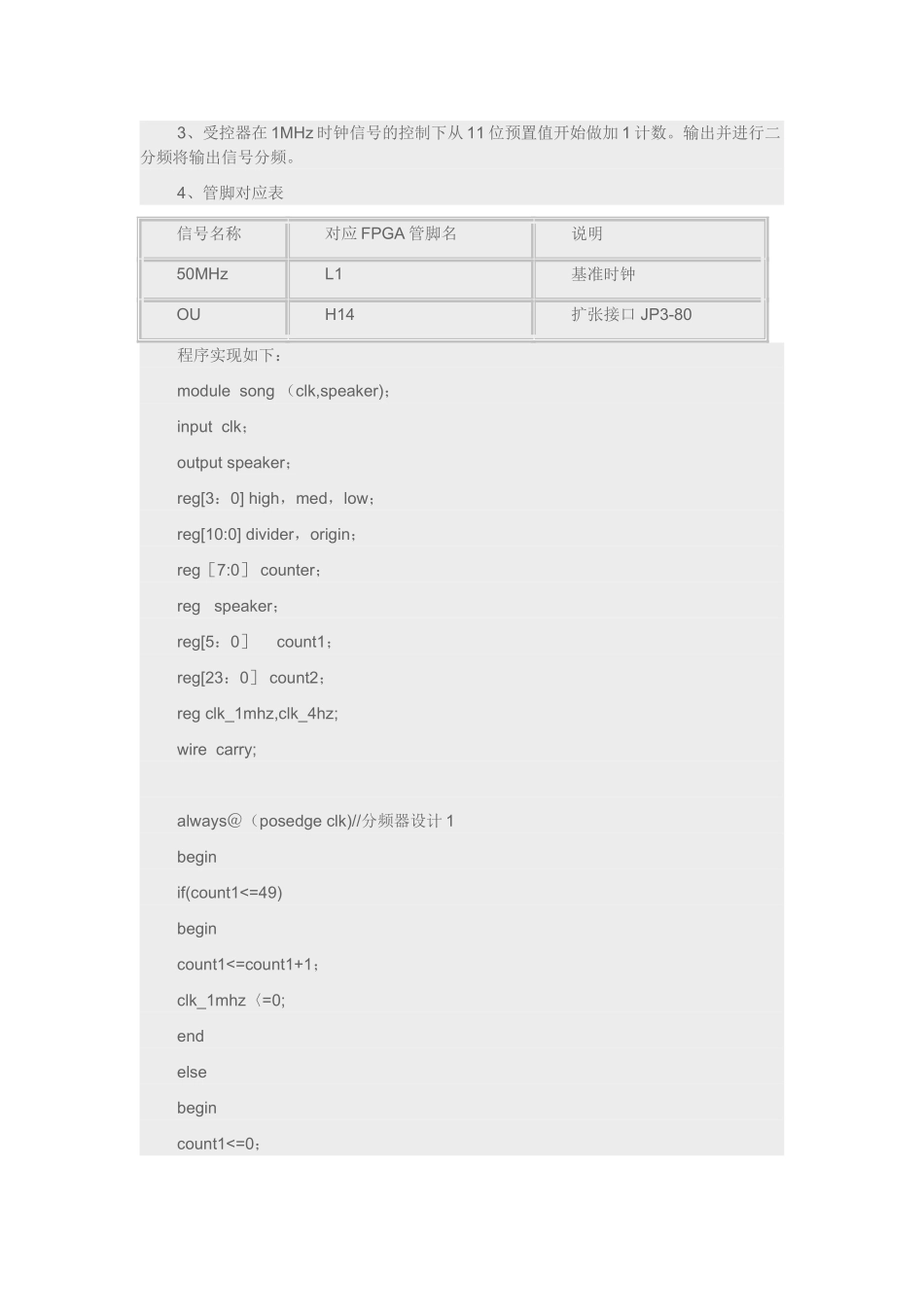

梁祝基于Verilog-HDL的演奏设计_第3页
3/13
设计题目:“梁祝乐曲发生器”一、 设计任务及要求:利用 EDA/SOPC 实验开发平台提供的 16*16 点阵 LED 以及 EP2C35 核心板,实现“梁祝”乐曲发生器。1、查阅相关资料,明确设计步骤;2、采纳 Verilog HDL 编程语言设计程序;3、能够根据设定节拍(每拍持续 1s)顺畅的播放“梁祝"乐曲并且听着基本无错;4、 扩张要求:自主设计(如快放、倒放、换歌等)。二、 设计原理及方案乐曲播放器的基本原理是,一个音符对应一个频率信号.频率的高低决定了音调的高低.音乐的十二个平均率规定:每两个八度音之间的频率相差一倍.在两个八度音之间又可以分为十二个半音,每两个半音的频率比为 2。另外,音名 A(简谱中的低音 6)的频率为440HZ,音名 B 到 C 之间、E 到 F 之间为半音,其余为全音.由此可以计算出简谱中从低音 1至高音 1 之间每个音名对应的频率,;利用高低音如下关系可得下表:低 8 度音:基本音频率/2 , 例如低音 1 的频率为 523/2=261。5;高 8 度音:基本音频率×2,例如高音 1 的频率为 523×2=1046 音符与频率的对应关系如下音名频率(Hz)音名频率(Hz)音名频率(Hz)低音 1261。5中音 1523高音 11046低音 2293。5中音 2587高音 21174低音 3329.5中音 3659高音 31318低音 4349中音 4698高音 41396低音 5392中音 5784高音 51568低音 6440中音 6880高音 61760低音 7499中音 7998高音 71996 各音阶频率对应的分频比及预置数音名分频比预置数音名分频比预置数音名分频比预置数低1912135中9561091高4781569音 1音 1音 1低音 21704343中音 28521195高音 24261621低音 31517530中音 37591288高音 33791668低音 41433614中音 47161331高音 43581689低音 51276771中音 56381409高音 53191728低音 61136911中音 65681479高音 62841763低音 710021045中音 75011546高音 72501797对于乐曲中的休止符,只要将分频系数设为 0,即初始值为 1047,此时扬声器不发音。从上表中可以看出,最大分频系数为 1912,所以采纳 11 位二进制计数器分频可满足需要。对于不同的分频系数,只要加载不同的预置数即可.采纳加载预置数实现分频的方法比采纳反馈复零法节约资源,实现起来也容易一些。音符的持续时间须根据乐曲的速度及每个音符的节拍数来确定.本设计中将全音的持续时间设为 1s,提供的 4Hz 的时钟频率即可产生四分音符的时长。控制音长通过控制计数器预置数的停留...
