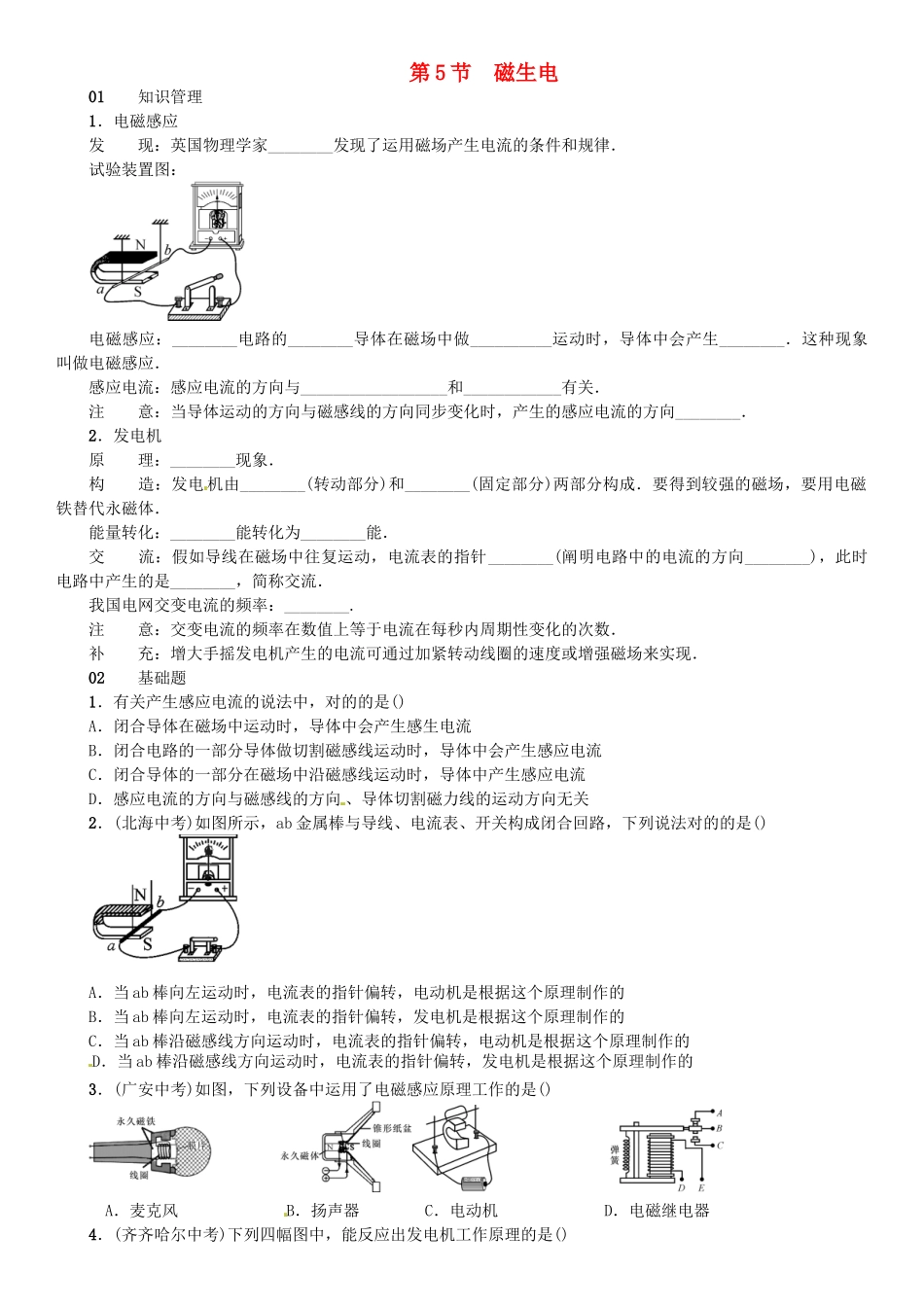

第 5 节 磁生电01 知识管理1.电磁感应发 现:英国物理学家________发现了运用磁场产生电流的条件和规律.试验装置图:电磁感应:________电路的________导体在磁场中做__________运动时,导体中会产生________.这种现象叫做电磁感应.感应电流:感应电流的方向与__________________和____________有关.注 意:当导体运动的方向与磁感线的方向同步变化时,产生的感应电流的方向________.2.发电机原 理:________现象.构 造:发电 机由________(转动部分)和________(固定部分)两部分构成.要得到较强的磁场,要用电磁铁替代永磁体.能量转化:________能转化为________能.交 流:假如导线在磁场中往复运动,电流表的指针________(阐明电路中的电流的方向________),此时电路中产生的是________,简称交流.我国电网交变电流的频率:________.注 意:交变电流的频率在数值上等于电流在每秒内周期性变化的次数.补 充:增大手摇发电机产生的电流可通过加紧转动线圈的速度或增强磁场来实现.02 基础题1.有关产生感应电流的说法中,对的的是()A.闭合导体在磁场中运动时,导体中会产生感生电流B.闭合电路的一部分导体做切割磁感线运动时,导体中会产生感应电流C.闭合导体的一部分在磁场中沿磁感线运动时,导体中产生感应电流D.感应电流的方向与磁感线的方向 、导体切割磁力线的运动方向无关2.(北海中考)如图所示,ab 金属棒与导线、电流表、开关构成闭合回路,下列说法对的的是()A.当 ab 棒向左运动时,电流表的指针偏转,电动机是根据这个原理制作的B.当 ab 棒向左运动时,电流表的指针偏转,发电机是根据这个原理制作的C.当 ab 棒沿磁感线方向运动时,电流表的指针偏转,电动机是根据这个原理制作的D.当 ab 棒沿磁感线方向运动时,电流表的指针偏转,发电机是根据这个原理制作的3.(广安中考)如图,下列设备中运用了电磁感应原理工作的是() A.麦克风 B.扬声器 C.电动机 D.电磁继电器 4.(齐齐哈尔中考)下列四幅图中,能反应出发电机工作原理的是()5.如图所示,闭合开关,当导体 ab 向右运动时,电流表指针向左偏转,那么当 ab 向左运动时,电流表指针向________偏转,假如将磁体两极的位置对调,ab 向右运动时,电流表指针向________偏转,此过程________转化为电能. 第 5 题图 第 6 题图6.(昆明中考)如图是昆明环湖路两侧安装的“风光互补”新能源景观节能灯,它“头顶”小风扇,“肩...
