2025年施工组织设计全套培训资料

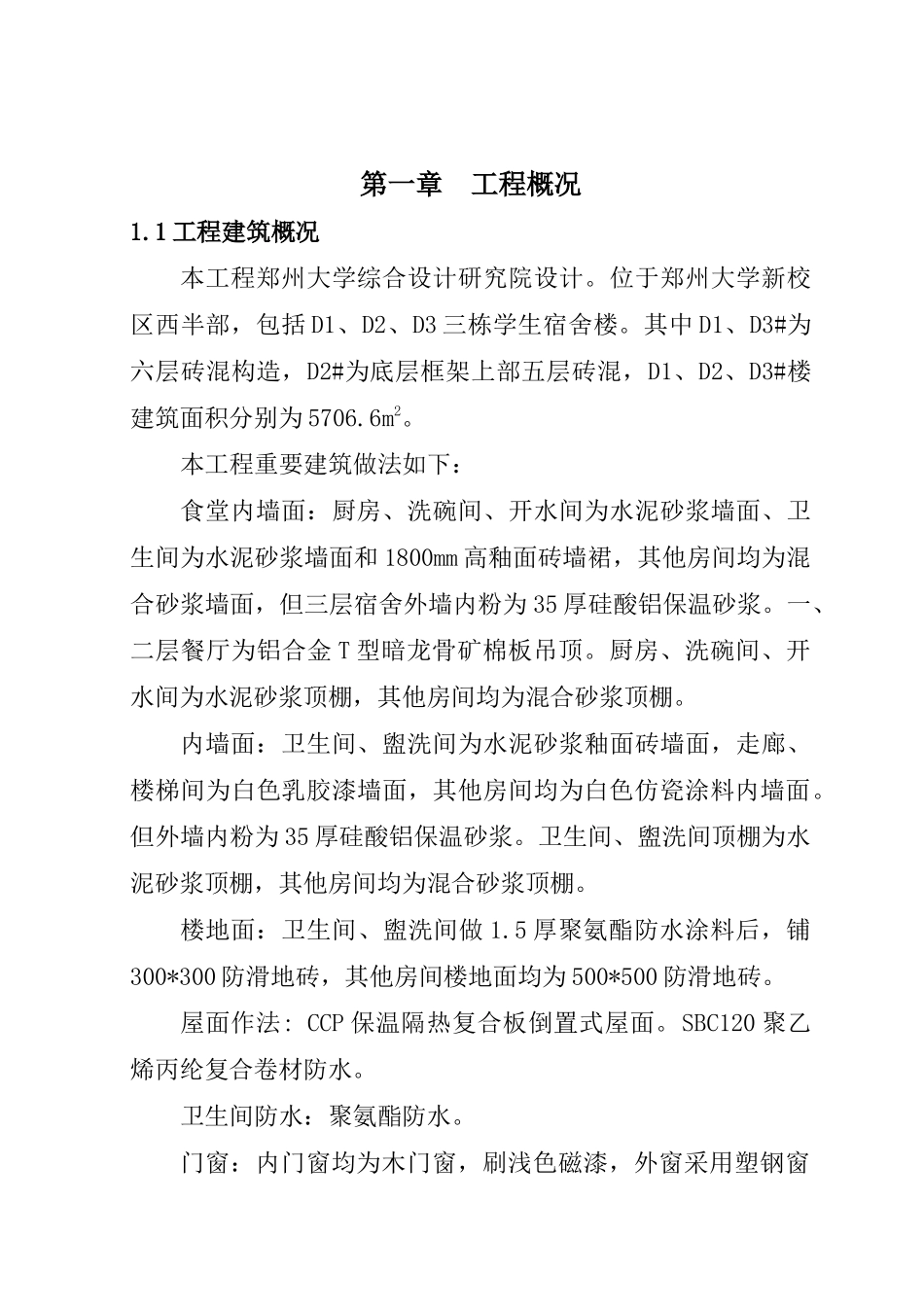

第一章 工程概况1.1 工程建筑概况本工程郑州大学综合设计研究院设计。位于郑州大学新校区西半部，包括 D1、D2、D3 三栋学生宿舍楼。其中 D1、D3#为六层砖混构造，D2#为底层框架上部五层砖混，D1、D2、D3#楼建筑面积分别为 5706.6m2。本工程重要建筑做法如下：食堂内墙面：厨房、洗碗间、开水间为水泥砂浆墙面、卫生间为水泥砂浆墙面和 1800mm 高釉面砖墙裙，其他房间均为混合砂浆墙面，但三层宿舍外墙内粉为 35 厚硅酸铝保温砂浆。一、二层餐厅为铝合金 T 型暗龙骨矿棉板吊顶。厨房、洗碗间、开水间为水泥砂浆顶棚，其他房间均为混合砂浆顶棚。内墙面：卫生间、盥洗间为水泥砂浆釉面砖墙面，走廊、楼梯间为白色乳胶漆墙面，其他房间均为白色仿瓷涂料内墙面。但外墙内粉为 35 厚硅酸铝保温砂浆。卫生间、盥洗间顶棚为水泥砂浆顶棚，其他房间均为混合砂浆顶棚。楼地面：卫生间、盥洗间做 1.5 厚聚氨酯防水涂料后，铺300*300 防滑地砖，其他房间楼地面均为 500*500 防滑地砖。屋面作法: CCP 保温隔热复合板倒置式屋面。SBC120 聚乙烯丙纶复合卷材防水。卫生间防水：聚氨酯防水。门窗：内门窗均为木门窗，刷浅色磁漆，外窗采用塑钢窗5 厚白色玻璃。外墙面：水泥砂浆抹灰后喷刷涂料二遍。1.2 基础、主体构造概况1.2.1 食堂基础、主体构造本工程构造采用钢筋混凝土框架构造，基础采用独立柱基，混凝土强度等级：垫层为 C15，基础及拉梁为 C30，框架柱为C30，梁、板、楼梯为 C25，圈梁、构造柱等梁为 C20。在 D 轴和 6 轴共有二道后浇带,D 轴后浇带为该部构件施工完毕 60 天方可浇注,6 轴后浇带仅在基础拉梁设置。填充墙：标高±0.000 如下砌体采用 MU10 砖，M5 水泥砂浆，砌筑标高-0.060 以上砌体采用干体积密度不不小于 B08 加气砼块，M5 混合砂浆砌筑，填充墙与两端混凝土构件间设拉结筋2φ6，沿竖向 600mm 设置一道，锚进砼 240mm。1.2.2 学生宿舍楼基础、主体构造D1、D3#为砖混构造，D2#为框混构造。砖混构造部分基础为刚性砖基础，层层设圈梁，墙转角处设构造柱，墙为 240mm和 370mm 空心砖砌体，卫生间、盥洗间、楼梯间为现浇钢筋砼楼板，宿舍和走廊为预制楼板构造；D2#底层采用钢筋混凝土框架构造，基础采用独立柱基，混凝土强度等级：垫层为 C15，基础及拉梁为 C30，框架柱为 C30，梁、板、楼梯为 C25，圈梁、构造柱等梁为 C20。钢筋工程：梁柱钢筋连接采用机械连接。板及其他辅助构件...
