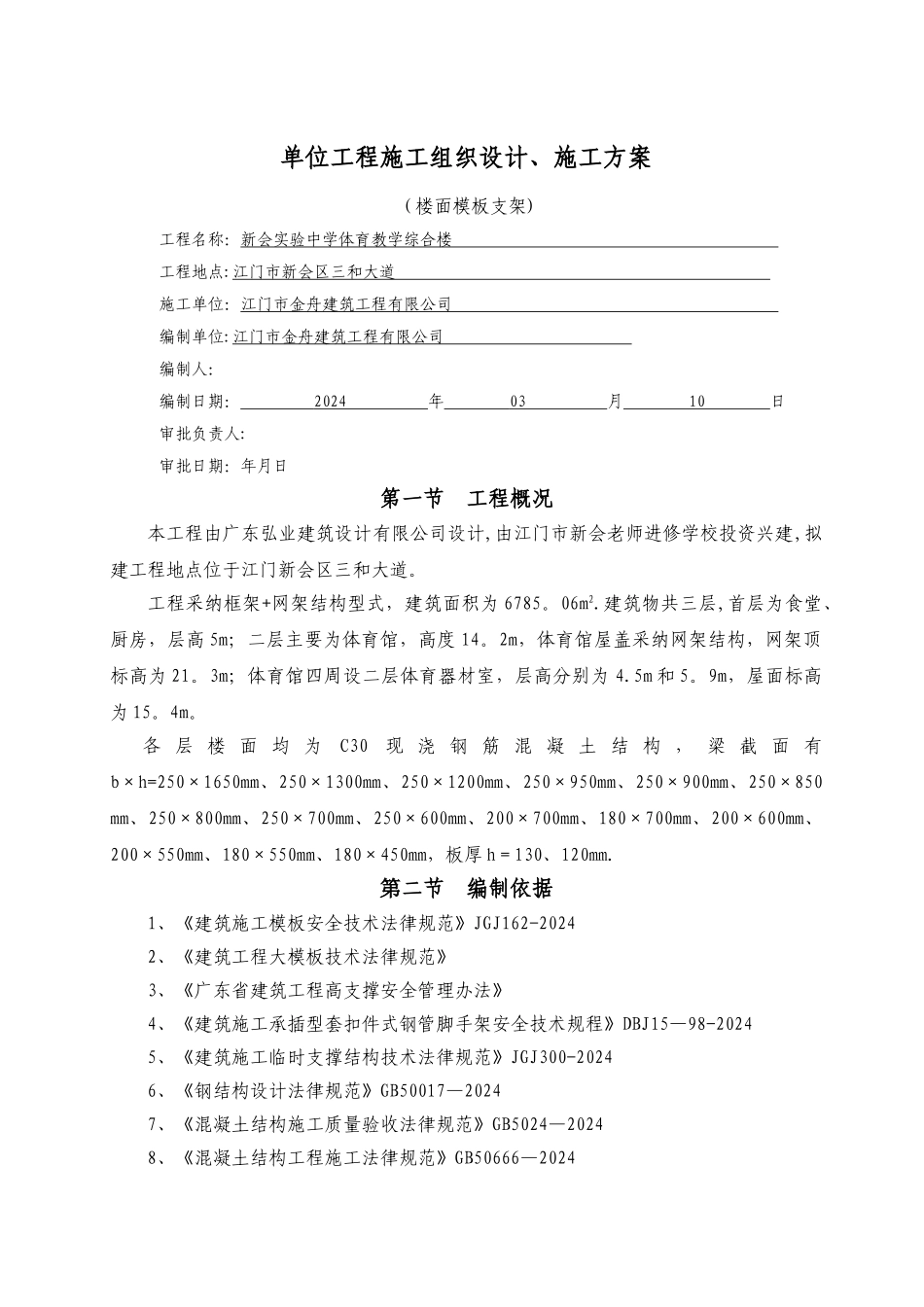

楼面模板支架施工方案_第1页
1/24

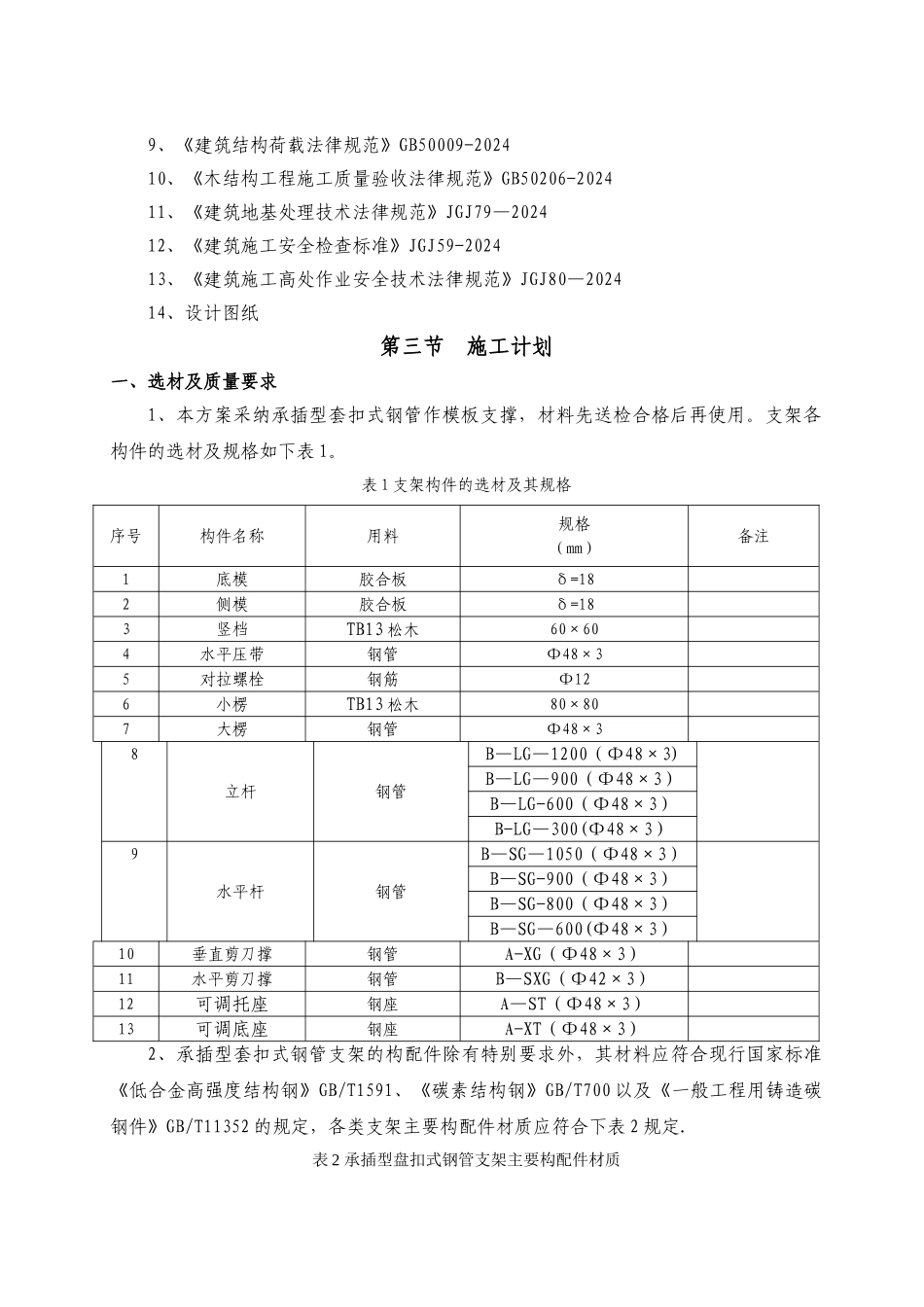

楼面模板支架施工方案_第2页
2/24

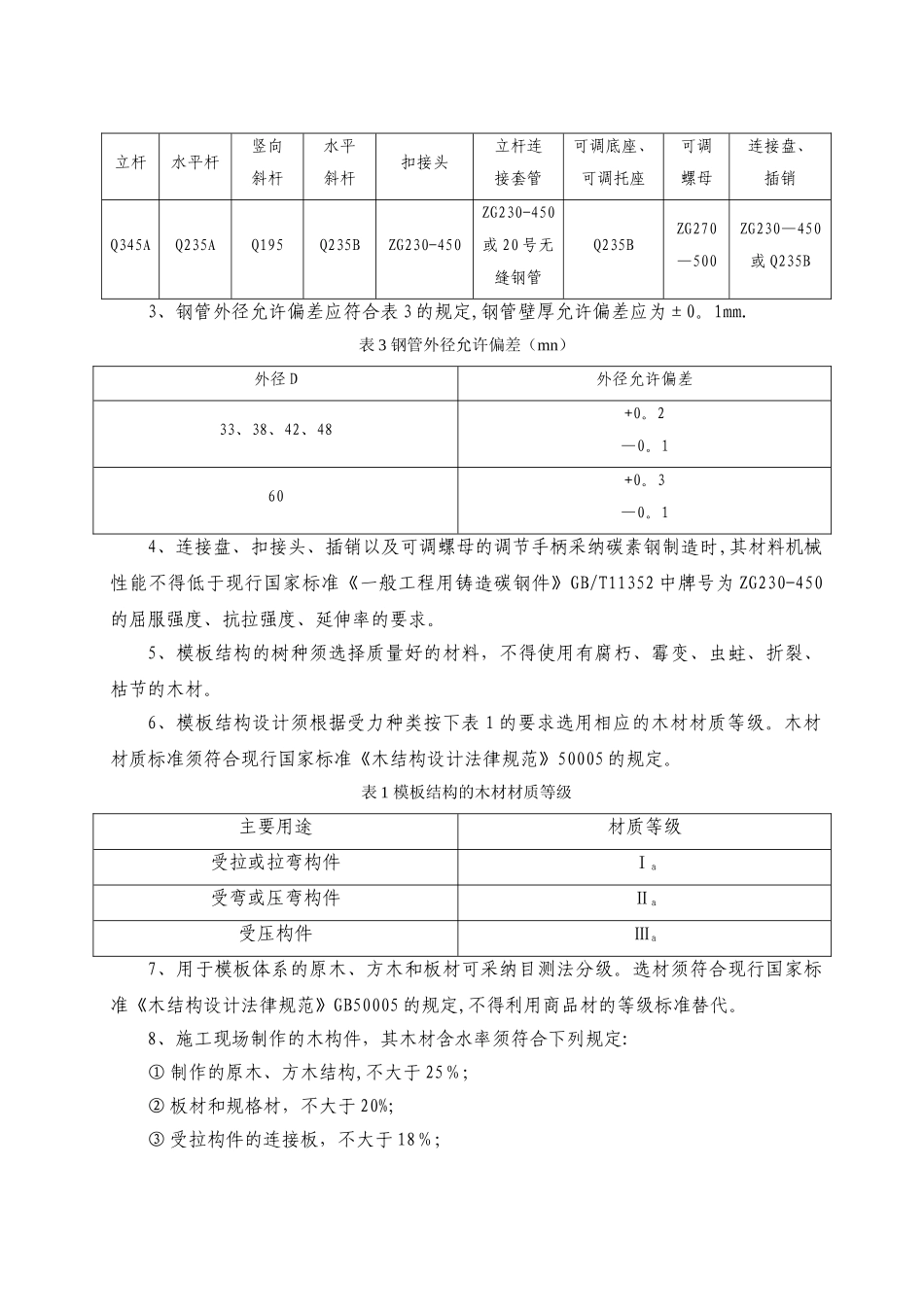

楼面模板支架施工方案_第3页
3/24
单位工程施工组织设计、施工方案(楼面模板支架)工程名称:新会实验中学体育教学综合楼 工程地点:江门市新会区三和大道 施工单位:江门市金舟建筑工程有限公司 编制单位:江门市金舟建筑工程有限公司 编制人: 编制日期: 2024 年 03 月 10 日审批负责人:审批日期:年月日第一节 工程概况本工程由广东弘业建筑设计有限公司设计,由江门市新会老师进修学校投资兴建,拟建工程地点位于江门新会区三和大道。工程采纳框架+网架结构型式,建筑面积为 6785。06m2.建筑物共三层,首层为食堂、厨房,层高 5m;二层主要为体育馆,高度 14。2m,体育馆屋盖采纳网架结构,网架顶标高为 21。3m;体育馆四周设二层体育器材室,层高分别为 4.5m 和 5。9m,屋面标高为 15。4m。各 层 楼 面 均 为C30现 浇 钢 筋 混 凝 土 结 构 , 梁 截 面 有b×h=250×1650mm、250×1300mm、250×1200mm、250×950mm、250×900mm、250×850mm、250×800mm、250×700mm、250×600mm、200×700mm、180×700mm、200×600mm、200×550mm、180×550mm、180×450mm,板厚 h=130、120mm.第二节 编制依据1、《建筑施工模板安全技术法律规范》JGJ162-20242、《建筑工程大模板技术法律规范》3、《广东省建筑工程高支撑安全管理办法》4、《建筑施工承插型套扣件式钢管脚手架安全技术规程》DBJ15—98-20245、《建筑施工临时支撑结构技术法律规范》JGJ300-20246、《钢结构设计法律规范》GB50017—20247、《混凝土结构施工质量验收法律规范》GB5024—20248、《混凝土结构工程施工法律规范》GB50666—20249、《建筑结构荷载法律规范》GB50009-202410、《木结构工程施工质量验收法律规范》GB50206-202411、《建筑地基处理技术法律规范》JGJ79—202412、《建筑施工安全检查标准》JGJ59-202413、《建筑施工高处作业安全技术法律规范》JGJ80—2024 14、设计图纸第三节 施工计划一、选材及质量要求1、本方案采纳承插型套扣式钢管作模板支撑,材料先送检合格后再使用。支架各构件的选材及规格如下表 1。表 1 支架构件的选材及其规格序号构件名称用料规格(mm)备注1底模胶合板δ=182侧模胶合板δ=183竖档TB13 松木60×604水平压带钢管Φ48×35对拉螺栓钢筋Φ126小楞TB13 松木80×807大楞钢管Φ48×38立杆钢管B—LG—1200(Φ48×3)B—LG—900(Φ48×3)B—LG-600(Φ48×3)B-LG—300(Φ48×3)9水平杆钢管B—SG—1050(Φ48×3)B—SG-900(Φ48×3)B...
