模具制作流程图

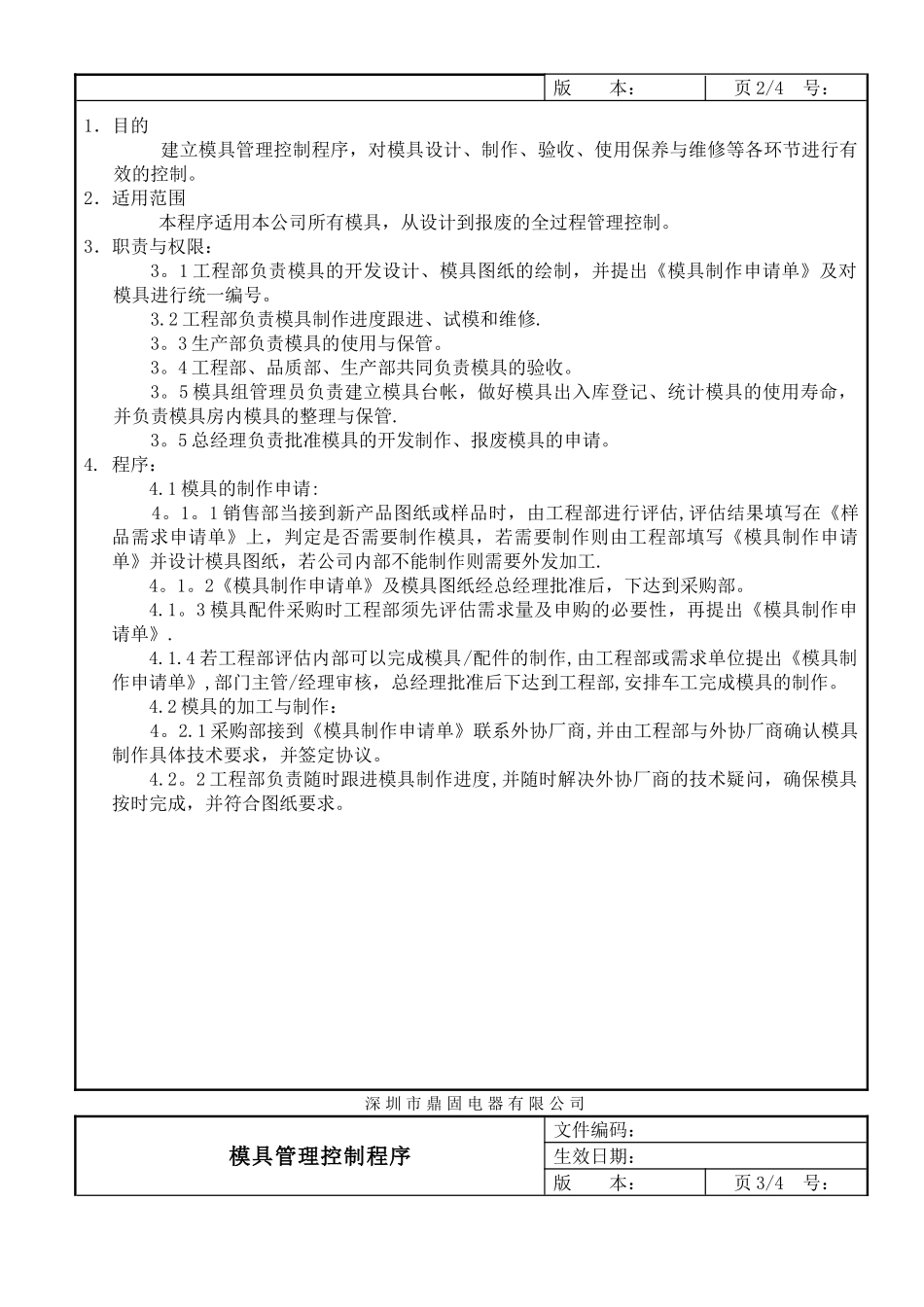

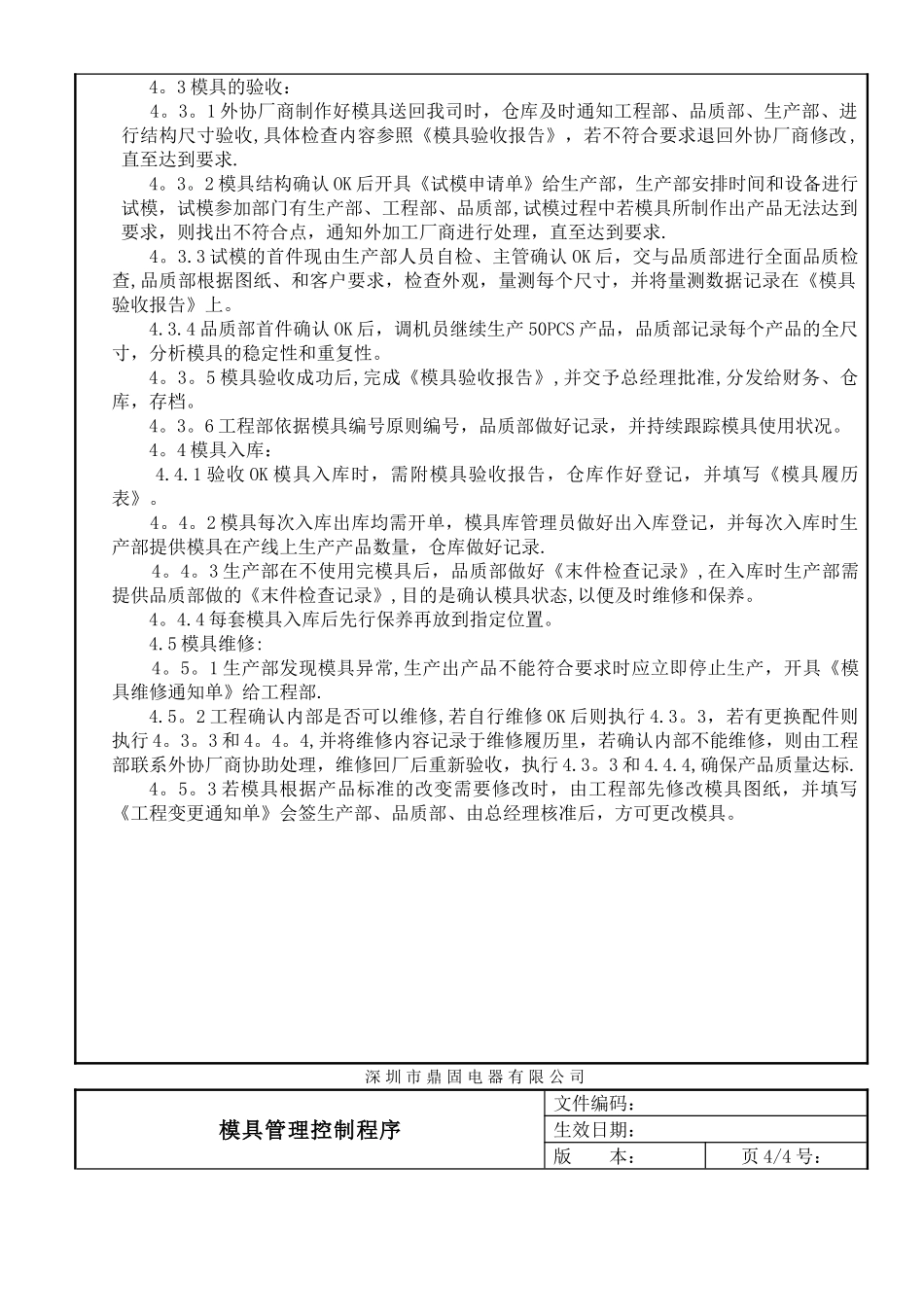

深 圳 市 鼎 固 电 器 有 限 公 司 模具管理控制程序文件编码：生效日期：版 本：页 1/4 号：模具制作管理流程图深 圳 市 鼎 固 电 器 有 限 公 司 模具管理控制程序文件编码：生效日期:评 估 客 户 样品模 具 制 作 申请审 核 模 具 图纸车工组外协加工内部制作 总经理批准采购部联 系 外 协 厂商制作模具模具验收试模投入使用签定协议外 协 模 具 制作模 具 完 成 回厂OKOK外协NG内部NGOKOK销售部接单评 审 模 具 需求制 作 模 具 图纸OK版 本：页 2/4 号：1．目的 建立模具管理控制程序，对模具设计、制作、验收、使用保养与维修等各环节进行有效的控制。2．适用范围 本程序适用本公司所有模具，从设计到报废的全过程管理控制。3．职责与权限： 3。1 工程部负责模具的开发设计、模具图纸的绘制，并提出《模具制作申请单》及对模具进行统一编号。3.2 工程部负责模具制作进度跟进、试模和维修.3。3 生产部负责模具的使用与保管。3。4 工程部、品质部、生产部共同负责模具的验收。3。5 模具组管理员负责建立模具台帐，做好模具出入库登记、统计模具的使用寿命，并负责模具房内模具的整理与保管.3。5 总经理负责批准模具的开发制作、报废模具的申请。4. 程序： 4.1 模具的制作申请: 4。1。1 销售部当接到新产品图纸或样品时，由工程部进行评估,评估结果填写在《样品需求申请单》上，判定是否需要制作模具，若需要制作则由工程部填写《模具制作申请单》并设计模具图纸，若公司内部不能制作则需要外发加工.4。1。2《模具制作申请单》及模具图纸经总经理批准后，下达到采购部。4.1。3 模具配件采购时工程部须先评估需求量及申购的必要性，再提出《模具制作申请单》.4.1.4 若工程部评估内部可以完成模具/配件的制作,由工程部或需求单位提出《模具制作申请单》,部门主管/经理审核，总经理批准后下达到工程部,安排车工完成模具的制作。 4.2 模具的加工与制作： 4。2.1 采购部接到《模具制作申请单》联系外协厂商,并由工程部与外协厂商确认模具制作具体技术要求，并签定协议。 4.2。2 工程部负责随时跟进模具制作进度,并随时解决外协厂商的技术疑问，确保模具按时完成，并符合图纸要求。 深 圳 市 鼎 固 电 器 有 限 公 司 模具管理控制程序文件编码：生效日期：版 本：页 3/4 号： 4。3 模具的验收： 4。3。1 外协厂商制作好模具送回我司时，仓库...
