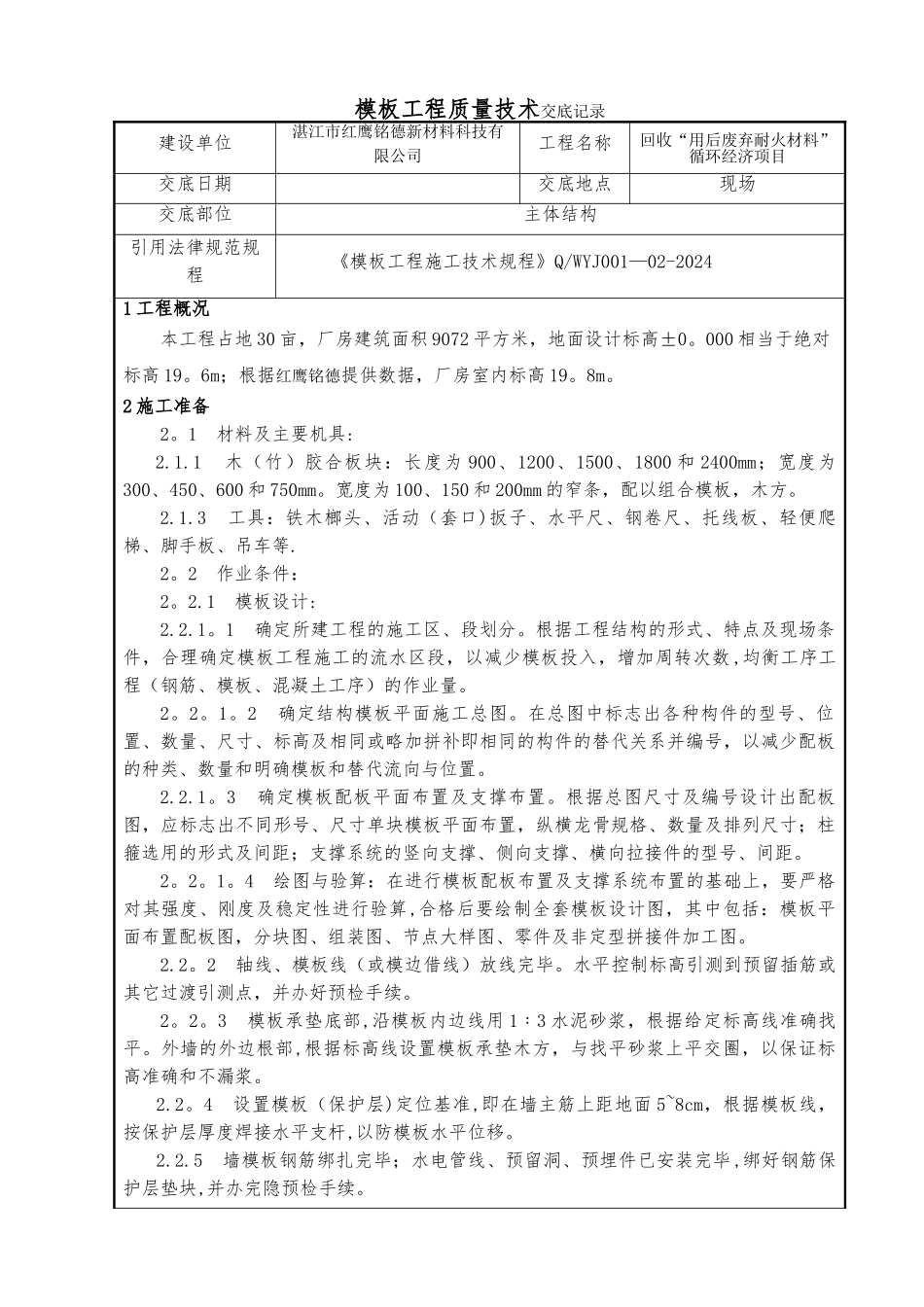

模板工程质量技术交底记录建设单位湛江市红鹰铭德新材料科技有限公司工程名称回收“用后废弃耐火材料”循环经济项目交底日期交底地点现场交底部位主体结构引用法律规范规程《模板工程施工技术规程》Q/WYJ001—02-20241 工程概况本工程占地 30 亩，厂房建筑面积 9072 平方米，地面设计标高±0。000 相当于绝对标高 19。6m；根据红鹰铭德提供数据，厂房室内标高 19。8m。2 施工准备2。1 材料及主要机具:2.1.1 木（竹）胶合板块：长度为 900、1200、1500、1800 和 2400mm；宽度为300、450、600 和 750mm。宽度为 100、150 和 200mm 的窄条，配以组合模板，木方。2.1.3 工具：铁木榔头、活动（套口)扳子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、吊车等.2。2 作业条件：2。2.1 模板设计:2.2.1。1 确定所建工程的施工区、段划分。根据工程结构的形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数,均衡工序工程（钢筋、模板、混凝土工序）的作业量。2。2。1。2 确定结构模板平面施工总图。在总图中标志出各种构件的型号、位置、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、数量和明确模板和替代流向与位置。2.2.1。3 确定模板配板平面布置及支撑布置。根据总图尺寸及编号设计出配板图，应标志出不同形号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。2。2。1。4 绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算,合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。2.2。2 轴线、模板线（或模边借线）放线完毕。水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。2。2。3 模板承垫底部,沿模板内边线用 1﹕3 水泥砂浆，根据给定标高线准确找平。外墙的外边根部,根据标高线设置模板承垫木方，与找平砂浆上平交圈，以保证标高准确和不漏浆。2.2。4 设置模板（保护层)定位基准,即在墙主筋上距地面 5~8cm，根据模板线，按保护层厚度焊接水平支杆,以防模板水平位移。2.2.5 墙模板钢筋绑扎完毕；水电管线、预留洞、预埋件已安装完毕,绑好钢筋保护层垫块,并办完隐预检手续。3 施工工艺 3.1 墙模板安装工艺:3。1。1 墙模...
