模板支撑施工方案53031

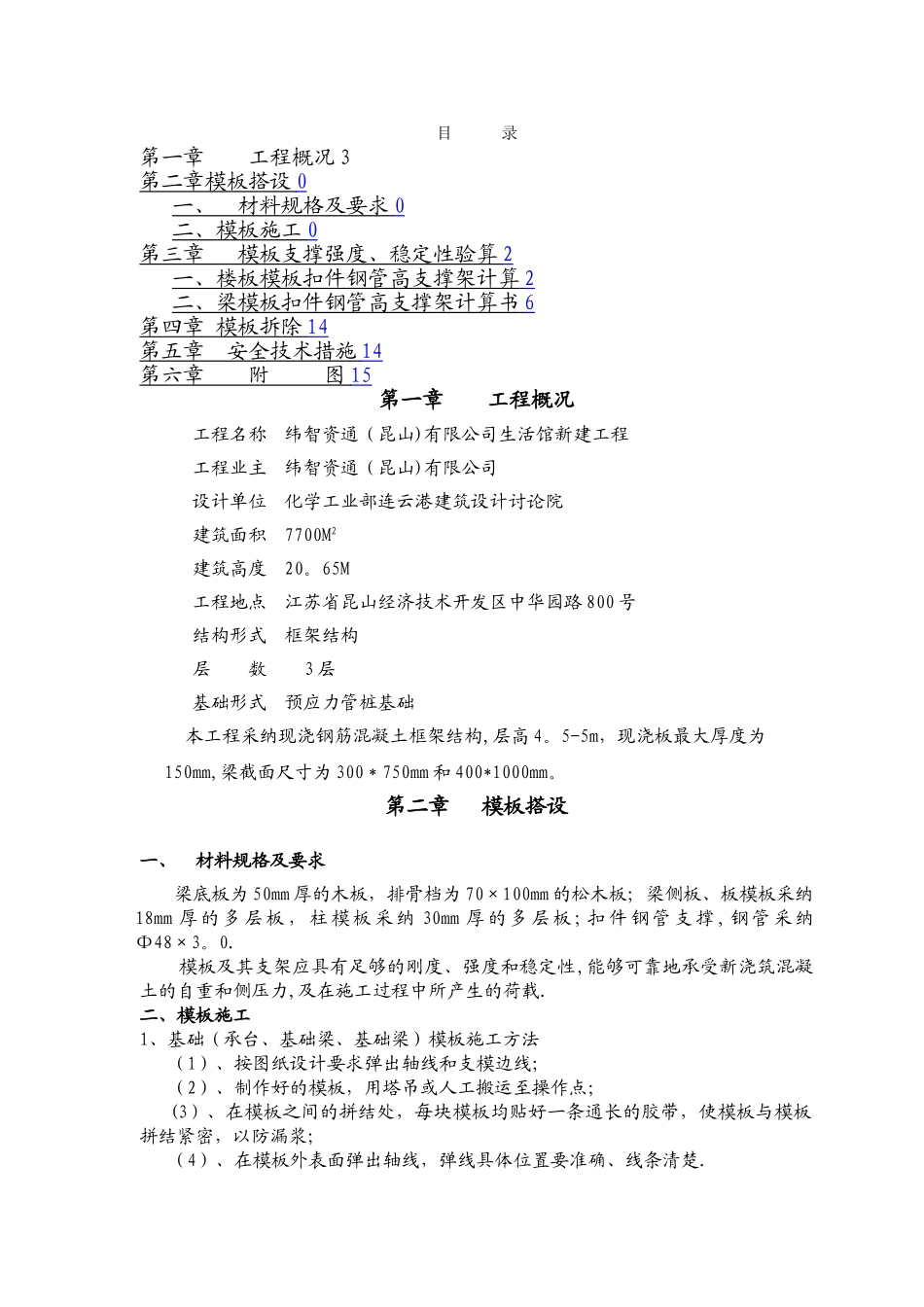

模板支撑施工方案53031_第1页
1/16

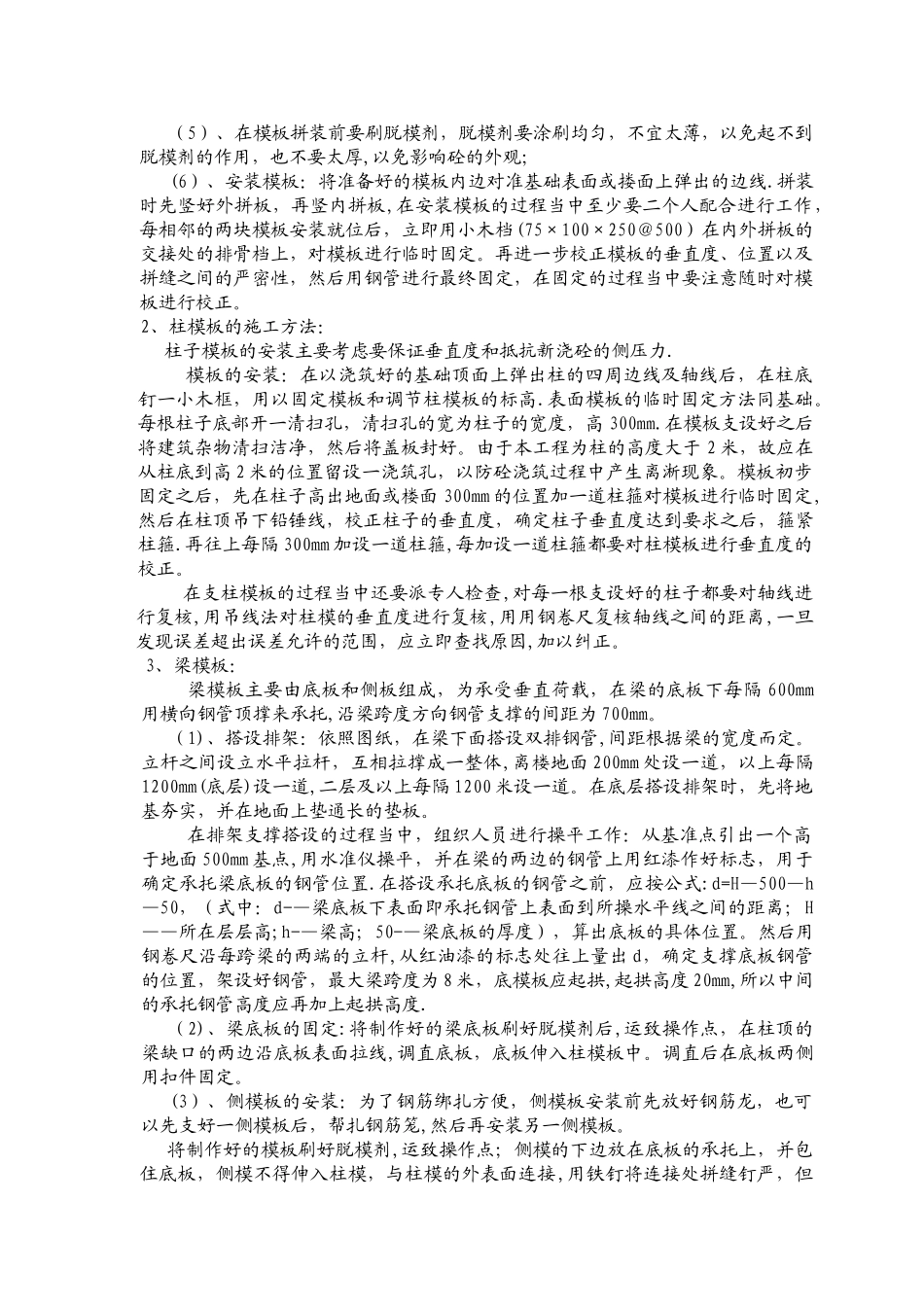

模板支撑施工方案53031_第2页
2/16

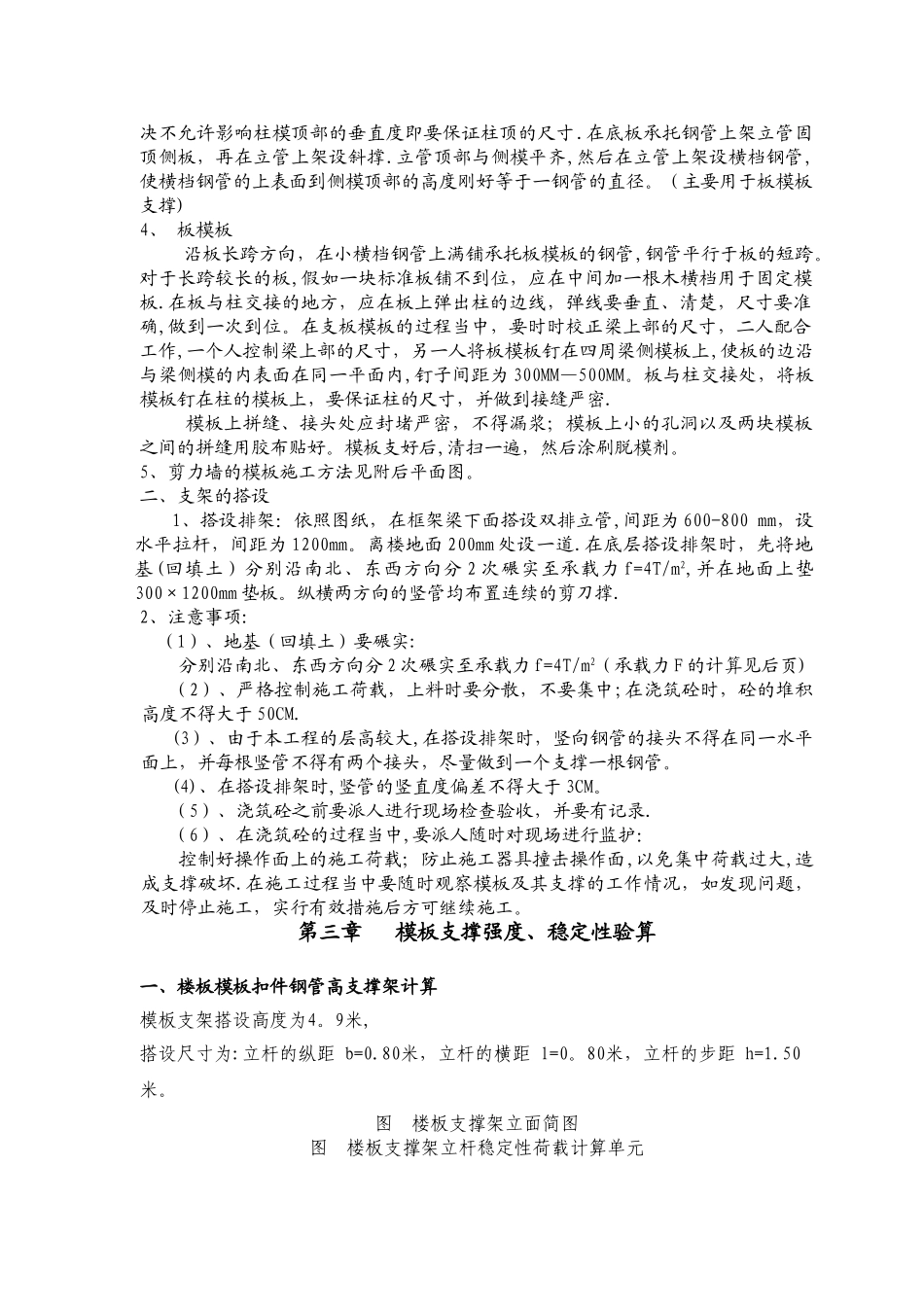

模板支撑施工方案53031_第3页
3/16
目 录第一章 工程概况 3第二章模板搭设 0 一、 材料规格及要求 0 二、模板施工 0 第三章 模板支撑强度、稳定性验算 2 一、楼板模板扣件钢管高支撑架计算 2 二、梁模板扣件钢管高支撑架计算书 6 第四章 模板拆除 14 第五章 安全技术措施 14 第六章 附 图 15 第一章 工程概况工程名称纬智资通(昆山)有限公司生活馆新建工程工程业主纬智资通(昆山)有限公司设计单位化学工业部连云港建筑设计讨论院建筑面积7700M2建筑高度20。65M工程地点江苏省昆山经济技术开发区中华园路 800 号结构形式框架结构层 数 3 层基础形式预应力管桩基础本工程采纳现浇钢筋混凝土框架结构,层高 4。5-5m,现浇板最大厚度为150mm,梁截面尺寸为 300*750mm 和 400*1000mm。第二章模板搭设一、 材料规格及要求 梁底板为 50mm 厚的木板,排骨档为 70×100mm 的松木板;梁侧板、板模板采纳18mm 厚 的 多 层 板 , 柱 模 板 采 纳 30mm 厚 的 多 层 板 ; 扣 件 钢 管 支 撑 , 钢 管 采 纳Φ48×3。0. 模板及其支架应具有足够的刚度、强度和稳定性,能够可靠地承受新浇筑混凝土的自重和侧压力,及在施工过程中所产生的荷载.二、模板施工1、基础(承台、基础梁、基础梁)模板施工方法(1)、按图纸设计要求弹出轴线和支模边线;(2)、制作好的模板,用塔吊或人工搬运至操作点;(3)、在模板之间的拼结处,每块模板均贴好一条通长的胶带,使模板与模板拼结紧密,以防漏浆;(4)、在模板外表面弹出轴线,弹线具体位置要准确、线条清楚.(5)、在模板拼装前要刷脱模剂,脱模剂要涂刷均匀,不宜太薄,以免起不到脱模剂的作用,也不要太厚,以免影响砼的外观; (6)、安装模板:将准备好的模板内边对准基础表面或搂面上弹出的边线.拼装时先竖好外拼板,再竖内拼板,在安装模板的过程当中至少要二个人配合进行工作,每相邻的两块模板安装就位后,立即用小木档(75×100×250@500)在内外拼板的交接处的排骨档上,对模板进行临时固定。再进一步校正模板的垂直度、位置以及拼缝之间的严密性,然后用钢管进行最终固定,在固定的过程当中要注意随时对模板进行校正。2、柱模板的施工方法: 柱子模板的安装主要考虑要保证垂直度和抵抗新浇砼的侧压力.模板的安装:在以浇筑好的基础顶面上弹出柱的四周边线及轴线后,在柱底钉一小木框,用以固定模板和调节柱模板的标高.表面模板的临时固定方法同基础。每根柱子底部开一...
