模板脚手架专项工程施工方案

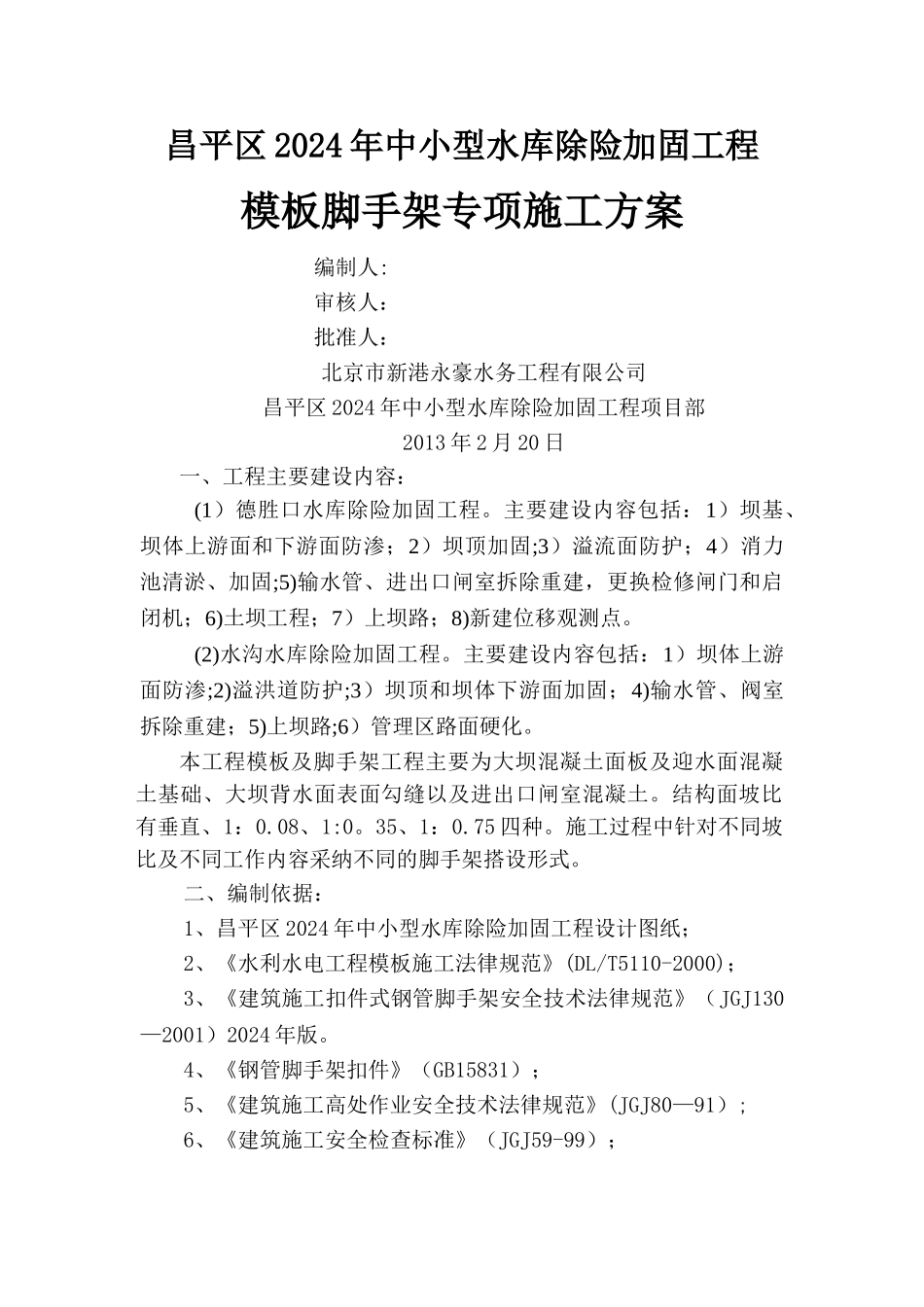

昌平区 2024 年中小型水库除险加固工程模板脚手架专项施工方案编制人:审核人：批准人：北京市新港永豪水务工程有限公司昌平区 2024 年中小型水库除险加固工程项目部2013 年 2 月 20 日一、工程主要建设内容：(1）德胜口水库除险加固工程。主要建设内容包括：1）坝基、坝体上游面和下游面防渗；2）坝顶加固;3）溢流面防护；4）消力池清淤、加固;5)输水管、进出口闸室拆除重建，更换检修闸门和启闭机；6)土坝工程；7）上坝路；8)新建位移观测点。(2)水沟水库除险加固工程。主要建设内容包括：1）坝体上游面防渗;2)溢洪道防护;3）坝顶和坝体下游面加固；4)输水管、阀室拆除重建；5)上坝路;6）管理区路面硬化。本工程模板及脚手架工程主要为大坝混凝土面板及迎水面混凝土基础、大坝背水面表面勾缝以及进出口闸室混凝土。结构面坡比有垂直、1：0.08、1:0。35、1：0.75 四种。施工过程中针对不同坡比及不同工作内容采纳不同的脚手架搭设形式。二、编制依据：1、昌平区 2024 年中小型水库除险加固工程设计图纸；2、《水利水电工程模板施工法律规范》(DL/T5110-2000)；3、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001）2024 年版。4、《钢管脚手架扣件》（GB15831）；5、《建筑施工高处作业安全技术法律规范》(JGJ80—91）;6、《建筑施工安全检查标准》（JGJ59-99）；7 、 《 混 凝 土 结 构 工 程 施 工 质 量 验 收 规 程 》 （ GB50204—2024）。三、脚手架工程(一）坝面勾缝脚手架形式选用坝 面 勾 缝 因 施 工 荷 载 较 小 ， 采 纳 单 排 扣 件 式 脚 手 架（Φ48×3.5mm)加三角支撑构筑工作平台。步距 1.2m,纵向间距0。9m，两步三跨设置连墙杆，连墙杆与预先埋设的 Φ16 锚筋相连,以保证架体的稳定.架体基础处设一排 Φ16 钢筋地锚，防止脚手架整体下滑.与脚手架系统见下图：（本形式适合水沟水库和德胜口水库大坝背水面的坝面清理勾缝）(二）坝面及溢流面混凝土支模架系统1、支模架形式选用考虑到施工的安全、质量、经济、施工方便等因素，坝面混凝土防渗面板支架采纳双排扣件式脚手架（Φ48×3。5mm）作为其模板支架.为满足混凝土基面清理和植筋要求，对于垂直面的部位，在靠近混凝土面的一侧临时增设一排脚手架，待坝面清理及植筋完成后立即拆除.2、模板支撑系统设置情况采纳 Φ48×3.5mm 扣件式双排脚手架，配合 Φ48×3。5mm 钢管、扣件、顶托组成支撑系统.模...
