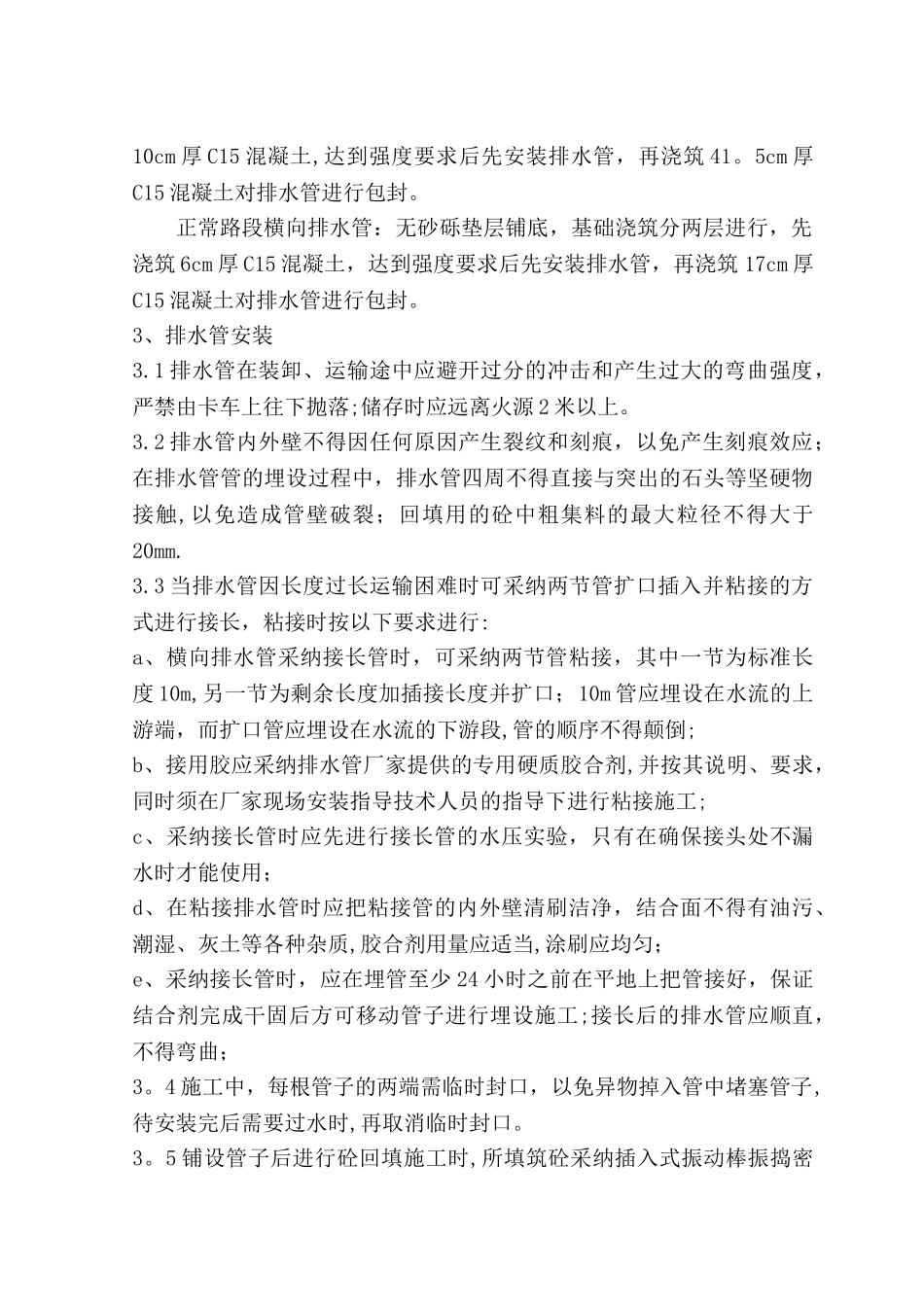

横向排水管施工方案一 、工程概况1、线路概况本标段起止桩号为 K30+260—K39+370,全长 9。114 公里（含 0。003933千米长链）。本标段所在地位于华北冲击平原东南区，地势较为平坦,高差不大；区域内土质多为粉土、粉质粘土、粉砂;域内水系均属淮河流域水系,地下水属浅层潜水，水位埋深一般在 3。0—5.0 米。2 、横向排水管概况本合同段横向排水分为正常路段及超高段两种情况，其中正常路段采 纳 φ110mmHDPE （ 无 孔 ) 双 壁 波 纹 管 ， 共 925m, 超 高 段 采 纳φ300mmHDPE(无孔)双壁波纹管，共 915.6m。二、编制依据1、《公路工程技术标准》 JTG B1-20242、《公路路基施工技术法律规范》 JTG F10—20243、《公路路基施工设计法律规范》 JTG D30—20244、《公路工程质量检验评定标准》JTG F80/1—20245、商丘至登封高速公路商丘市境段两阶段施工图设计 第二册三、施工准备1、施工作业面准备 完成路床填筑并经验收合格，为横向排水管施工提供施工作业面。2、试验、设备及人员、材料准备 2.1 配合比的选定 横向排水施工的砼配合比采纳原路基、桥梁的配合比。 2。2 人员配备及机械设备主要人员配备：项目负责人: 王江涛 技术负责人： 蒋东磊 生产负责人： 董 博 试验工程师： 吴欢欢质检工程师： 魏德林 测量工程师： 周 磊专职安全员: 柳小垒施工机械及仪器准备推平机械：SD16L 推土机 1 台、GR180 平地机 1 台碾压设备:洛建 220 型压路机 1 台、电夯 1 台运输机械：红岩金刚自卸车 1 辆，混凝土罐车 1 辆装载设备：ZL50 装载机 1 台、挖掘机 1 台、洒水车 1 台测量仪器:GPT3002LND 全站仪 1 台、NAL124 水准仪 1 台2。3 原材料准备 为保证横向排水施工顺利进行，按设计图纸进场 φ110mmHDPE 双壁波纹管和 φ300mmHDPE 双壁波纹管，并经检验合格.3、施工前，进行图纸会审，详细检查、核对，领悟设计意图。4、测量放样：根据设计图纸，对预施工横向排水管位置进行测量放样。5、对施工人员进行培训和技术交底。四、施工方法及工艺 中央分隔带沿线每隔 80—120m 设置一道横向排水管，在凹形竖曲线最底处及其前后 20m 处各加设一道，横向排水管宜对应边坡急流槽位置设置.横向排水管横坡不小于 2％，超高段横向管与横坡相反. 施工工序为：在合格的路基上→横向排水管测量放样→开挖管槽→水准仪检测坑槽底部标高→坑底现浇 C15 砼垫层（砂砾垫层）...
