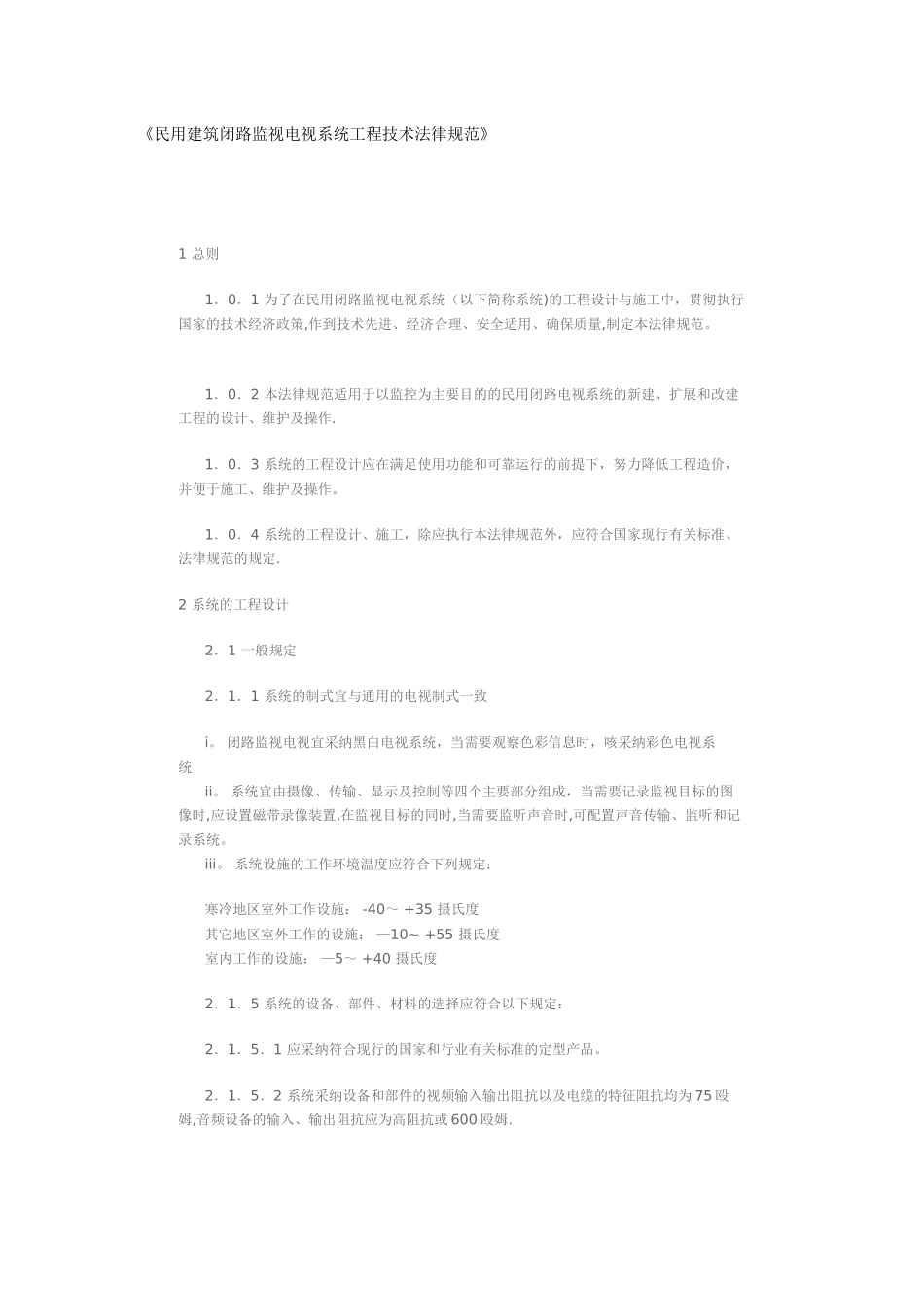

《民用建筑闭路监视电视系统工程技术法律规范》 1 总则 1.0.1 为了在民用闭路监视电视系统(以下简称系统)的工程设计与施工中,贯彻执行国家的技术经济政策,作到技术先进、经济合理、安全适用、确保质量,制定本法律规范。 1.0.2 本法律规范适用于以监控为主要目的的民用闭路电视系统的新建、扩展和改建工程的设计、维护及操作. 1.0.3 系统的工程设计应在满足使用功能和可靠运行的前提下,努力降低工程造价,并便于施工、维护及操作。 1.0.4 系统的工程设计、施工,除应执行本法律规范外,应符合国家现行有关标准、法律规范的规定. 2 系统的工程设计 2.1 一般规定 2.1.1 系统的制式宜与通用的电视制式一致 i。 闭路监视电视宜采纳黑白电视系统,当需要观察色彩信息时,咳采纳彩色电视系统 ii。 系统宜由摄像、传输、显示及控制等四个主要部分组成,当需要记录监视目标的图像时,应设置磁带录像装置,在监视目标的同时,当需要监听声音时,可配置声音传输、监听和记录系统。 iii。 系统设施的工作环境温度应符合下列规定: 寒冷地区室外工作设施: -40~ +35 摄氏度 其它地区室外工作的设施: —10~ +55 摄氏度 室内工作的设施: —5~ +40 摄氏度 2.1.5 系统的设备、部件、材料的选择应符合以下规定: 2.1.5.1 应采纳符合现行的国家和行业有关标准的定型产品。 2.1.5.2 系统采纳设备和部件的视频输入输出阻抗以及电缆的特征阻抗均为 75 殴姆,音频设备的输入、输出阻抗应为高阻抗或 600 殴姆. 2.1.5.3 系统选用的各种配套设备的性能及技术要求应协调一致。 2.1.6 图像质量可按五级损伤制评定,图像质量不应低于 4 分; 2.1.6.1 图像质量可按五级损伤制评定,图像质量不应低于 4 分; 2.1.6.2 相对应 4 分图像质量的信噪比应符合表 2。1。6。1 的规定. 2.1.6.1 信噪比(db)指标项目 黑白电视系统 彩色电视系统,随机信噪比 37 36,单频干扰 40 37,电源干扰 40 37,脉冲干扰 37 31. 2.1.6.3 图像水平清楚度黑白电视不应低于 400 线,彩色电视系统不应低于 270线; 2.1.6.4 图像画面的灰度不应低于 8 级; 2.1.6.5 图像的各路视频信号,在监视器输入端的电平值应为 1V2P-—P±3dbVBS; 2.1.6.6 系统各部分信噪比指标分配符合表 2。1。6-2 的规定. 项目 摄像部分 传输部分 显示部分 连续随机信噪比 40 50 45 ...
