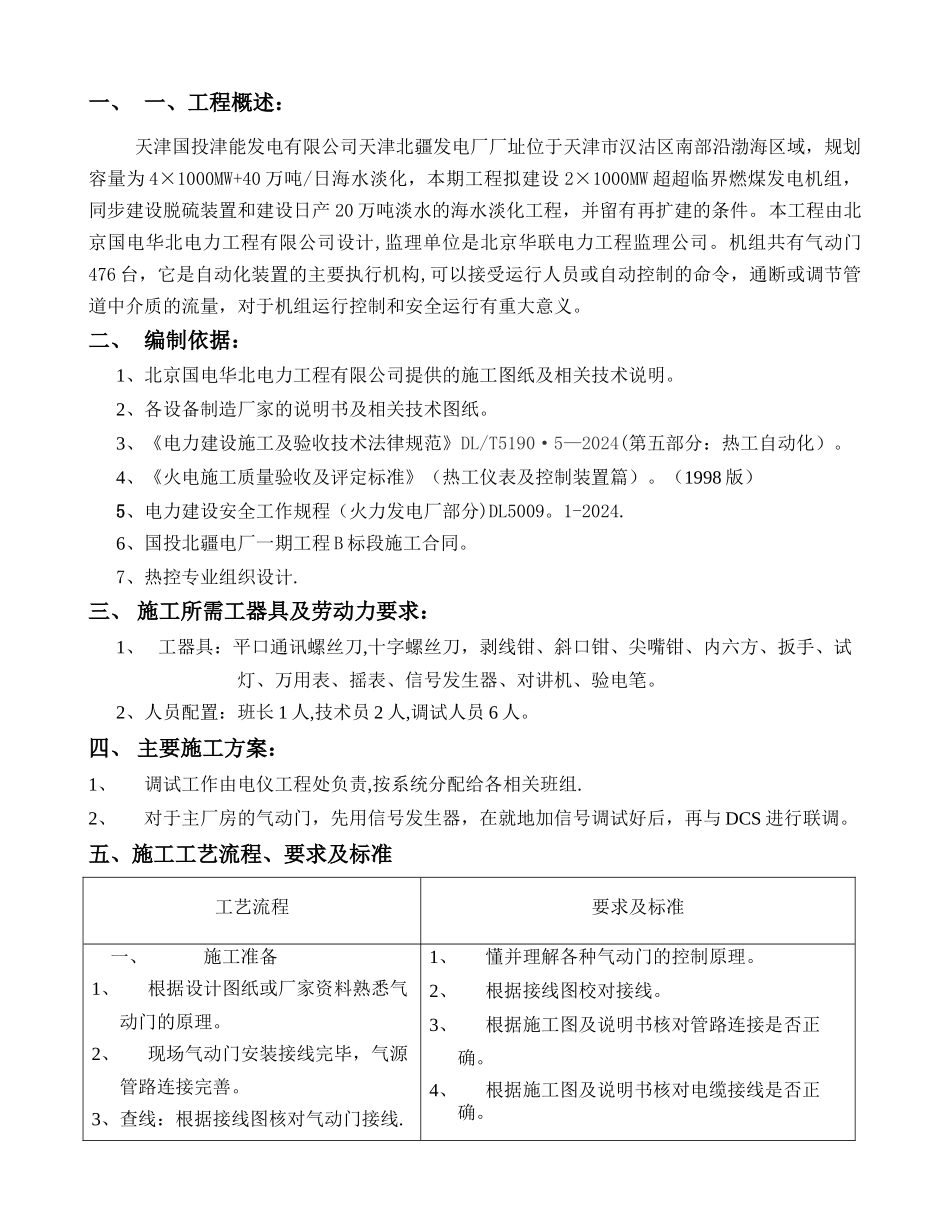

一、 一、工程概述：天津国投津能发电有限公司天津北疆发电厂厂址位于天津市汉沽区南部沿渤海区域，规划容量为 4×1000MW+40 万吨/日海水淡化，本期工程拟建设 2×1000MW 超超临界燃煤发电机组，同步建设脱硫装置和建设日产 20 万吨淡水的海水淡化工程，并留有再扩建的条件。本工程由北京国电华北电力工程有限公司设计,监理单位是北京华联电力工程监理公司。机组共有气动门476 台，它是自动化装置的主要执行机构,可以接受运行人员或自动控制的命令，通断或调节管道中介质的流量，对于机组运行控制和安全运行有重大意义。二、 编制依据：1、北京国电华北电力工程有限公司提供的施工图纸及相关技术说明。2、各设备制造厂家的说明书及相关技术图纸。3、《电力建设施工及验收技术法律规范》DL/T5190·5—2024(第五部分：热工自动化）。4、《火电施工质量验收及评定标准》（热工仪表及控制装置篇）。（1998 版）5、电力建设安全工作规程（火力发电厂部分)DL5009。1-2024.6、国投北疆电厂一期工程 B 标段施工合同。7、热控专业组织设计.三、 施工所需工器具及劳动力要求：1、 工器具：平口通讯螺丝刀,十字螺丝刀，剥线钳、斜口钳、尖嘴钳、内六方、扳手、试灯、万用表、摇表、信号发生器、对讲机、验电笔。2、人员配置：班长 1 人,技术员 2 人,调试人员 6 人。 四、 主要施工方案：1、调试工作由电仪工程处负责,按系统分配给各相关班组.2、对于主厂房的气动门，先用信号发生器，在就地加信号调试好后，再与 DCS 进行联调。五、施工工艺流程、要求及标准工艺流程要求及标准一、施工准备1、根据设计图纸或厂家资料熟悉气动门的原理。2、现场气动门安装接线完毕，气源管路连接完善。3、查线：根据接线图核对气动门接线.1、懂并理解各种气动门的控制原理。2、根据接线图校对接线。3、根据施工图及说明书核对管路连接是否正确。4、根据施工图及说明书核对电缆接线是否正确。二、两位式的气动门调试：1、气开式气动门⑴ 核对气动门的型号，检查 绝缘、电源电压、手轮位置是否正确。⑵ 在电磁阀柜短接点,使气动门电磁阀带电，气动门全开，检查气动门开行程开关是否动作，假如尚未动作，调整开关拐臂，使开关动作。⑶ 气动门电磁阀失电，气动门全关，检查调整开关拐臂，开关动作，假如开关尚未动作，调整开关拐臂。2、气关式气动门和气开式动作相反，电磁阀带电关，失电开。三、气动调阀的调整1、检查气源管路连接、手轮位置是否正确...
