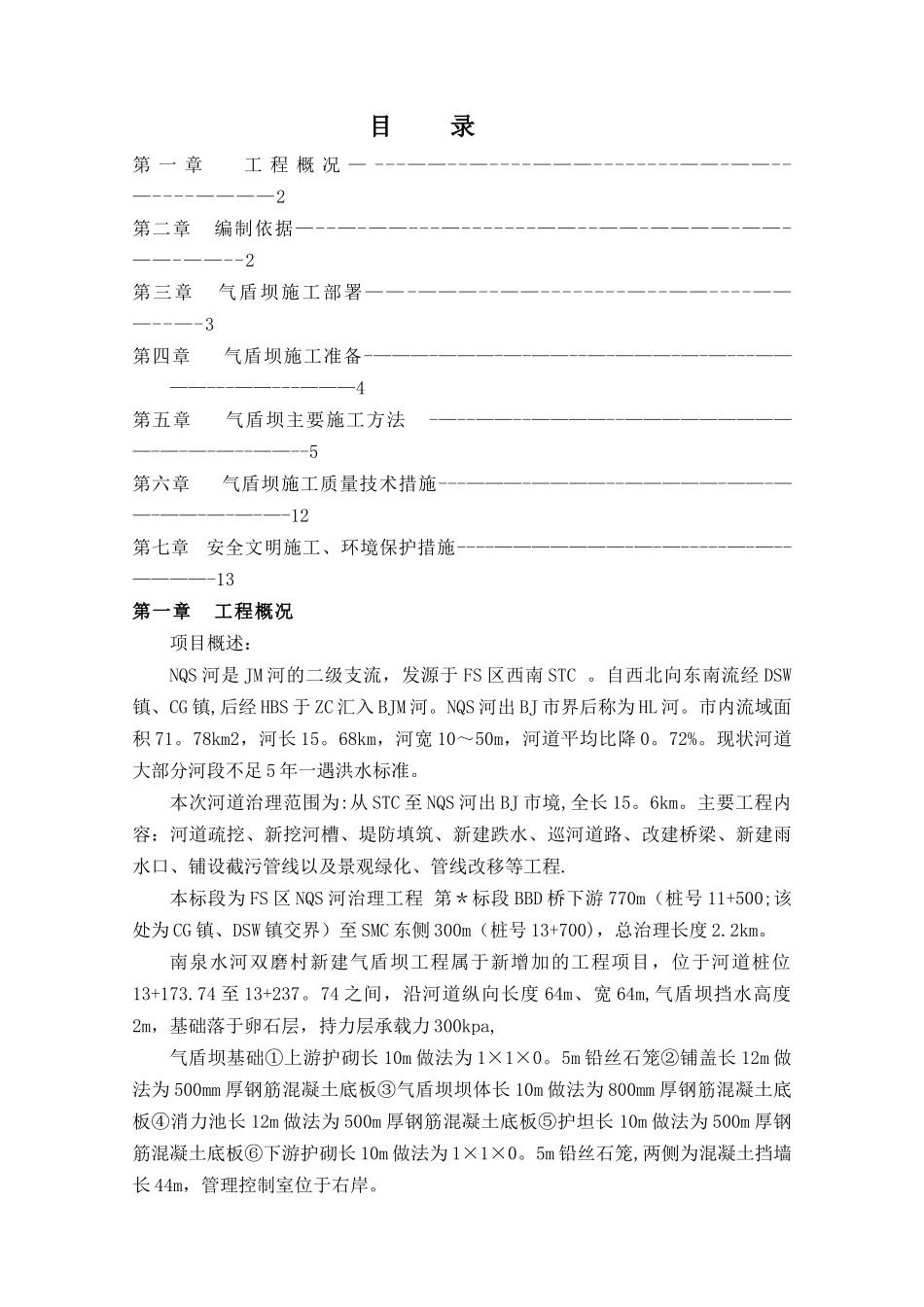

目 录第 一 章 工 程 概 况 — ---——--—----———--------——-——--—----————2第二章 编制依据—--—-——---—-------——--——-————-——-——-——--2第三章 气盾坝施工部署—— -———--——--------—--——----———--—-3第四章 气盾坝施工准备-———-———-—-——--—-———-—-—---————---——---———4第五章 气盾坝主要施工方法 -—--——--————--——————————-—-—-—--——--5第六章 气盾坝施工质量技术措施---———-————--—————-——-——-——-—-—-—-12第七章 安全文明施工、环境保护措施----———————-—-—-----—-—--————-13第一章 工程概况项目概述：NQS 河是 JM 河的二级支流，发源于 FS 区西南 STC 。自西北向东南流经 DSW镇、CG 镇,后经 HBS 于 ZC 汇入 BJM 河。NQS 河出 BJ 市界后称为 HL 河。市内流域面积 71。78km2，河长 15。68km，河宽 10～50m，河道平均比降 0。72%。现状河道大部分河段不足 5 年一遇洪水标准。本次河道治理范围为:从 STC 至 NQS 河出 BJ 市境,全长 15。6km。主要工程内容：河道疏挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建桥梁、新建雨水口、铺设截污管线以及景观绿化、管线改移等工程.本标段为 FS 区 NQS 河治理工程 第＊标段 BBD 桥下游 770m（桩号 11+500;该处为 CG 镇、DSW 镇交界）至 SMC 东侧 300m（桩号 13+700)，总治理长度 2.2km。南泉水河双磨村新建气盾坝工程属于新增加的工程项目，位于河道桩位13+173.74 至 13+237。74 之间，沿河道纵向长度 64m、宽 64m,气盾坝挡水高度2m，基础落于卵石层，持力层承载力 300kpa,气盾坝基础①上游护砌长 10m 做法为 1×1×0。5m 铅丝石笼②铺盖长 12m 做法为 500mm 厚钢筋混凝土底板③气盾坝坝体长 10m 做法为 800mm 厚钢筋混凝土底板④消力池长 12m 做法为 500m 厚钢筋混凝土底板⑤护坦长 10m 做法为 500m 厚钢筋混凝土底板⑥下游护砌长 10m 做法为 1×1×0。5m 铅丝石笼,两侧为混凝土挡墙长 44m，管理控制室位于右岸。第二章 编制依据1、施工图纸FS 区 NQS 河治理工程 第＊标段河道布置施工图河道气盾坝工程施工图。2、规程法律规范① 《工程建设标准强制性条文》（2024 年版).②《水利水电工程单元工程施工质量验收评定标准—混凝土工程》SL632—2024。③《...
