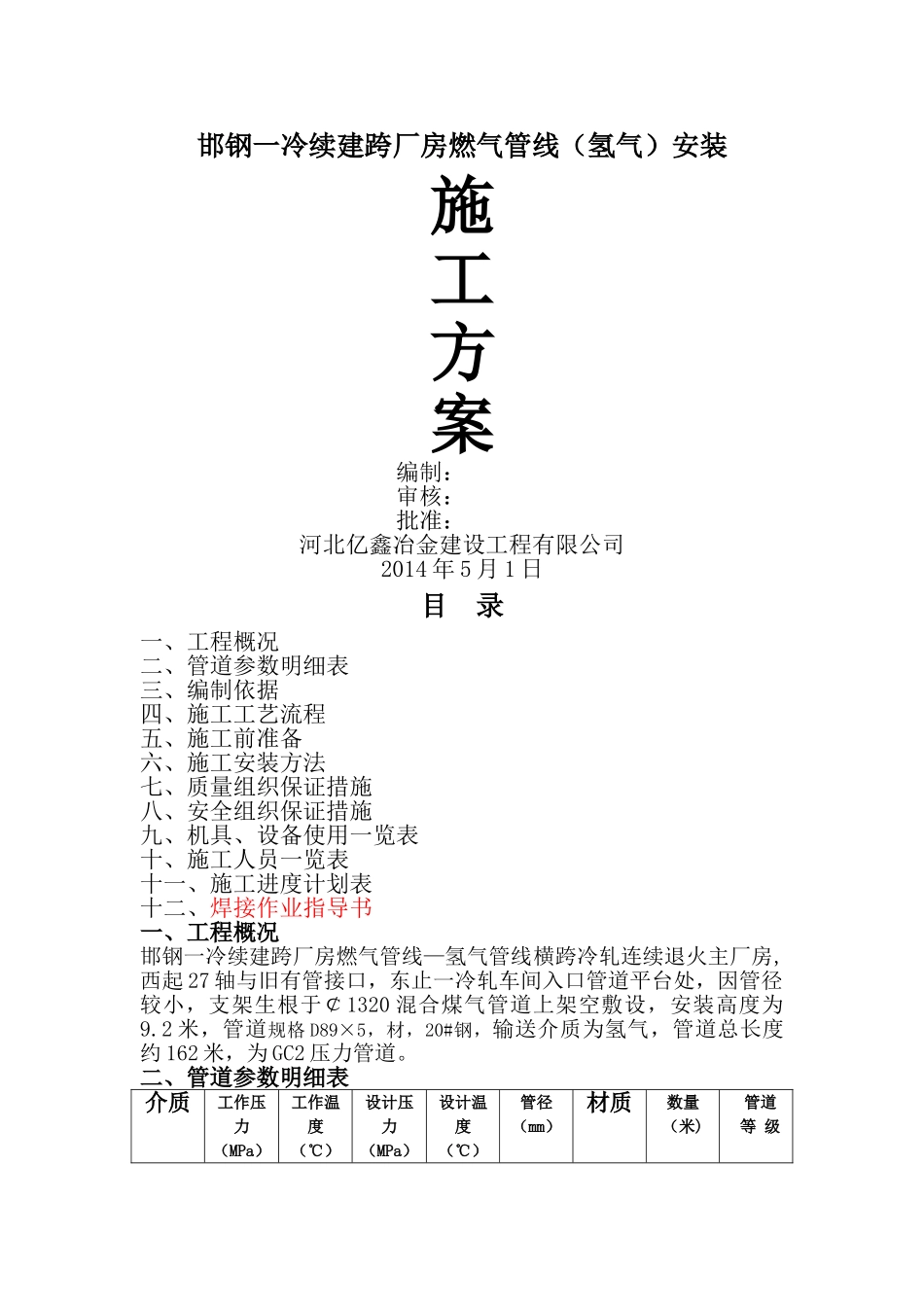

氢气管道施工方案_第1页
1/10

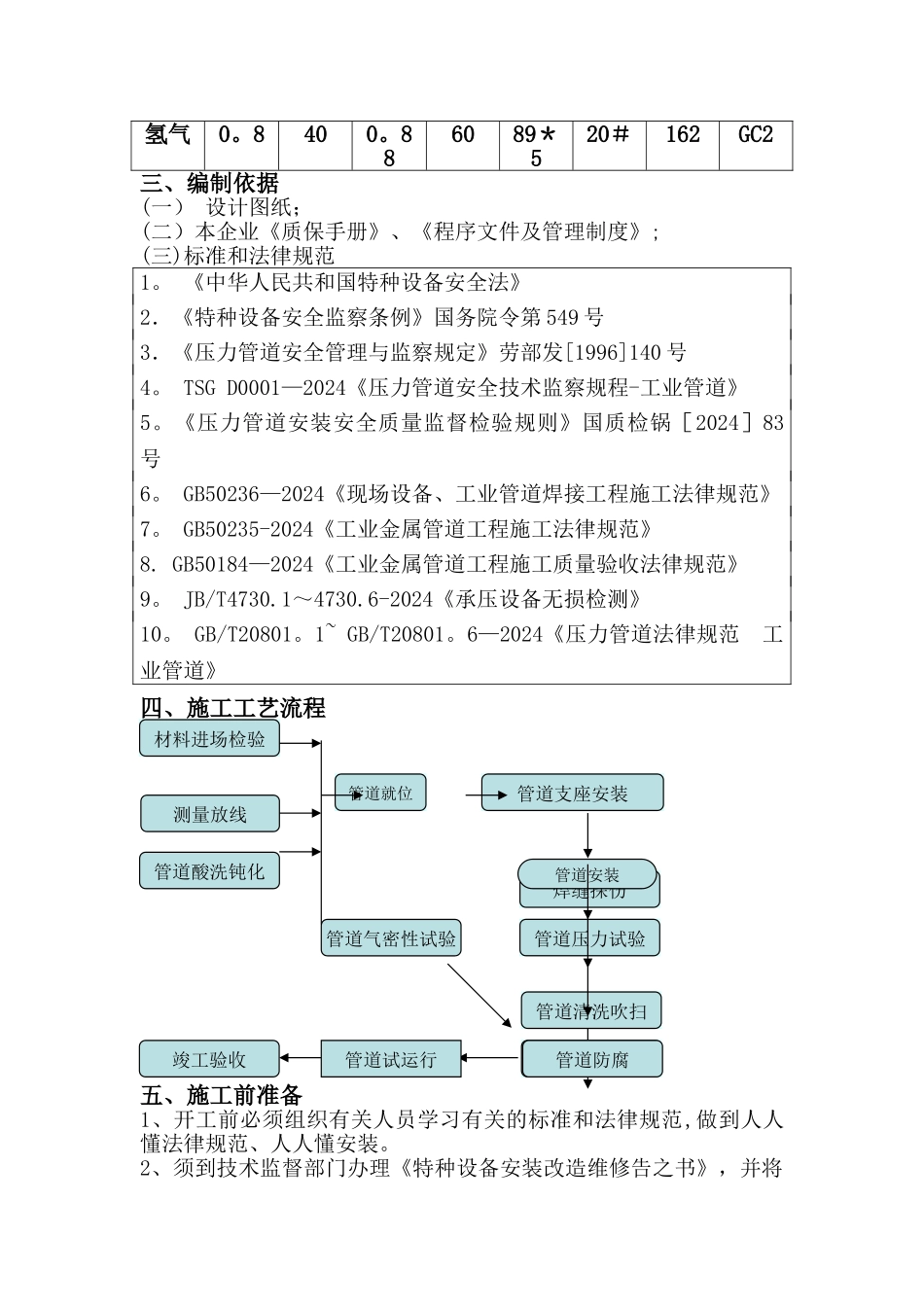

氢气管道施工方案_第2页
2/10
氢气管道施工方案_第3页
3/10
邯钢一冷续建跨厂房燃气管线(氢气)安装施工方案编制: 审核: 批准: 河北亿鑫冶金建设工程有限公司2014 年 5 月 1 日目 录一、工程概况二、管道参数明细表三、编制依据四、施工工艺流程五、施工前准备六、施工安装方法七、质量组织保证措施八、安全组织保证措施九、机具、设备使用一览表十、施工人员一览表十一、施工进度计划表十二、焊接作业指导书一、工程概况邯钢一冷续建跨厂房燃气管线—氢气管线横跨冷轧连续退火主厂房,西起 27 轴与旧有管接口,东止一冷轧车间入口管道平台处,因管径较小,支架生根于¢1320 混合煤气管道上架空敷设,安装高度为9.2 米,管道规格 D89×5,材,20#钢,输送介质为氢气,管道总长度约 162 米,为 GC2 压力管道。二、管道参数明细表介质工作压力(MPa)工作温度(℃)设计压力(MPa)设计温度(℃)管径(mm)材质数量(米)管道 等 级氢气0。8400。886089*520#162GC2三、编制依据(一) 设计图纸;(二)本企业《质保手册》、《程序文件及管理制度》; (三)标准和法律规范1。 《中华人民共和国特种设备安全法》2.《特种设备安全监察条例》国务院令第 549 号3.《压力管道安全管理与监察规定》劳部发[1996]140 号4。 TSG D0001—2024《压力管道安全技术监察规程-工业管道》5。《压力管道安装安全质量监督检验规则》国质检锅[2024]83号6。 GB50236—2024《现场设备、工业管道焊接工程施工法律规范》7。 GB50235-2024《工业金属管道工程施工法律规范》8. GB50184—2024《工业金属管道工程施工质量验收法律规范》9。 JB/T4730.1~4730.6-2024《承压设备无损检测》10。 GB/T20801。1~ GB/T20801。6—2024《压力管道法律规范 工业管道》四、施工工艺流程 五、施工前准备1、开工前必须组织有关人员学习有关的标准和法律规范,做到人人懂法律规范、人人懂安装。2、须到技术监督部门办理《特种设备安装改造维修告之书》,并将材料进场检验管道就位管道支座安装焊缝探伤管道压力试验管道清洗吹扫管道防腐保温测量放线管道酸洗钝化管道安装管道防腐管道试运行竣工验收管道气密性试验《施工方案》及有关资料交技术监督部门审查。3、检查所用量、器具,确保其在校验期内。4、根据人工定额和工期要求组织相应人员进场,特种作业人员进行岗前培训和考核上岗。六、施工安装方法1、管道的检验(1)压力管道必须具有制造厂的质量证明书,其化学成分及力学性能不能低于国家现行标准的规定。(...
