氧化锌避雷器安装作业指导书

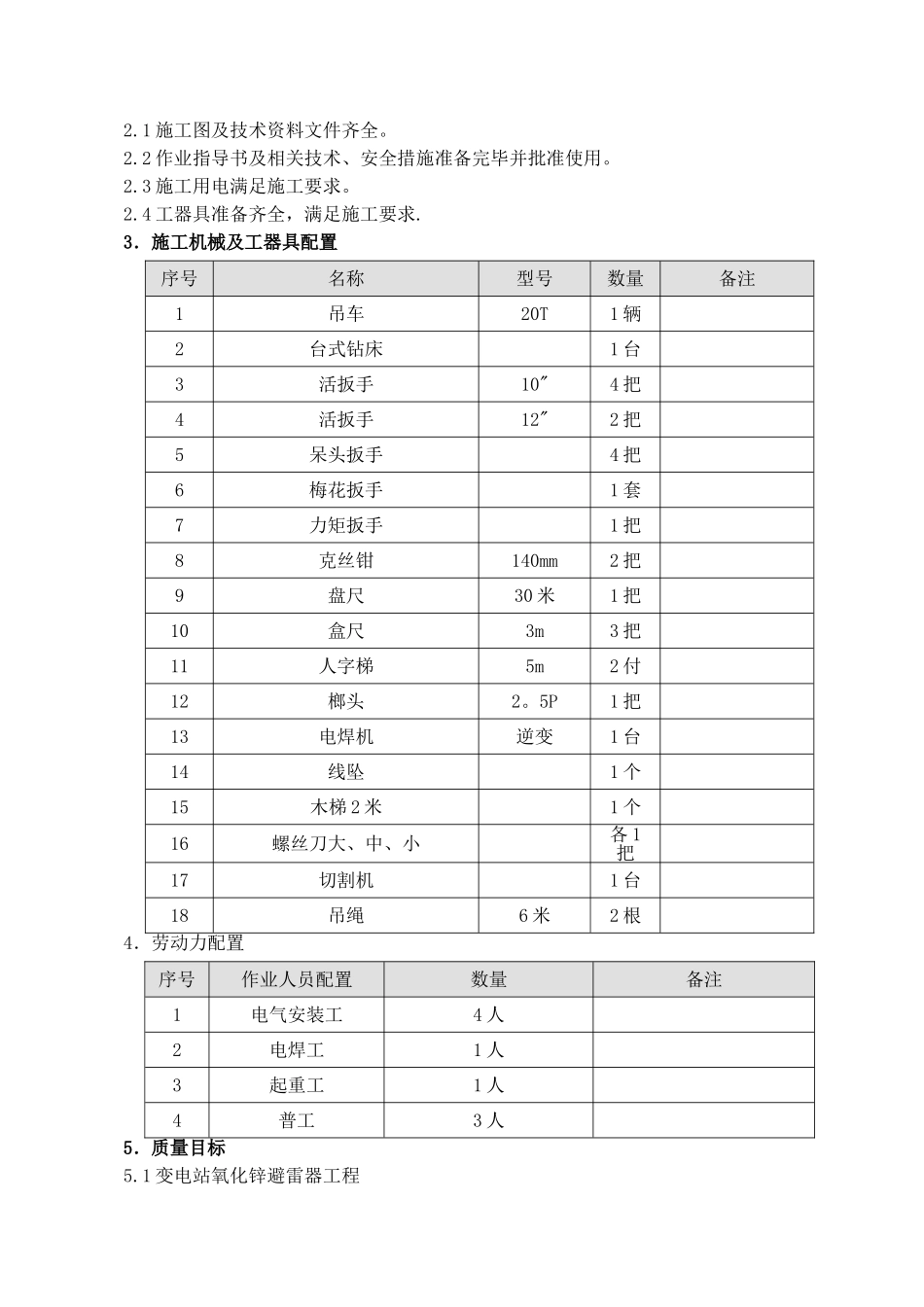

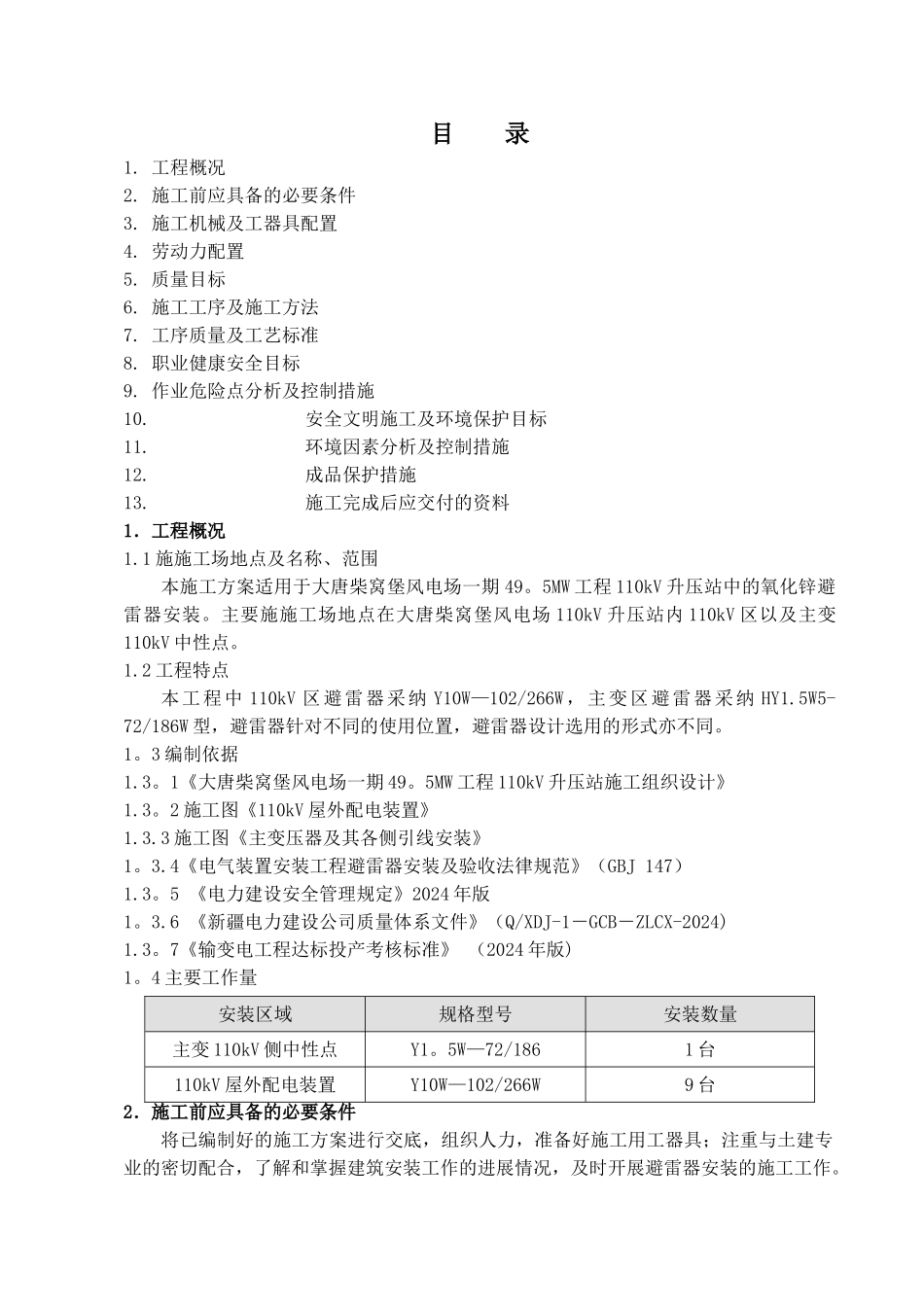

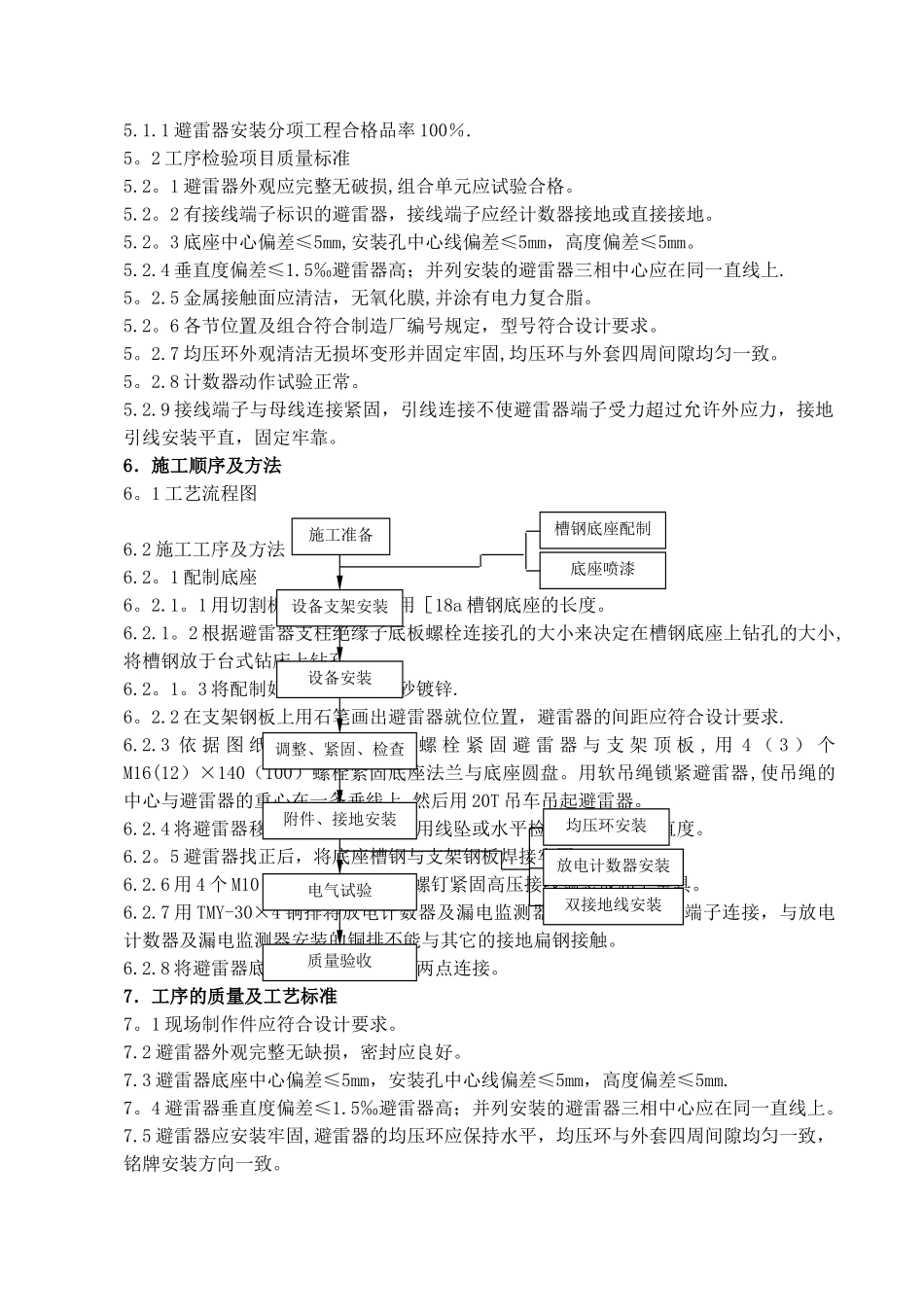

目 录1. 工程概况2. 施工前应具备的必要条件3. 施工机械及工器具配置4. 劳动力配置5. 质量目标6. 施工工序及施工方法7. 工序质量及工艺标准8. 职业健康安全目标9. 作业危险点分析及控制措施10.安全文明施工及环境保护目标11.环境因素分析及控制措施12.成品保护措施13.施工完成后应交付的资料1．工程概况1.1 施施工场地点及名称、范围本施工方案适用于大唐柴窝堡风电场一期 49。5MW 工程 110kV 升压站中的氧化锌避雷器安装。主要施施工场地点在大唐柴窝堡风电场 110kV 升压站内 110kV 区以及主变110kV 中性点。1.2 工程特点本工程中 110kV 区避雷器采纳 Y10W—102/266W，主变区避雷器采纳 HY1.5W5-72/186W 型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 1。3 编制依据1.3。1《大唐柴窝堡风电场一期 49。5MW 工程 110kV 升压站施工组织设计》1.3。2 施工图《110kV 屋外配电装置》1.3.3 施工图《主变压器及其各侧引线安装》1。3.4《电气装置安装工程避雷器安装及验收法律规范》（GBJ 147）1.3。5 《电力建设安全管理规定》2024 年版 1。3.6 《新疆电力建设公司质量体系文件》（Q/XDJ-1－GCB－ZLCX-2024)1.3。7《输变电工程达标投产考核标准》 （2024 年版)1。4 主要工作量安装区域规格型号安装数量主变 110kV 侧中性点Y1。5W—72/1861 台110kV 屋外配电装置Y10W—102/266W9 台2．施工前应具备的必要条件将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。2.1 施工图及技术资料文件齐全。2.2 作业指导书及相关技术、安全措施准备完毕并批准使用。2.3 施工用电满足施工要求。2.4 工器具准备齐全，满足施工要求.3．施工机械及工器具配置序号名称型号数量备注1吊车20T1 辆2台式钻床1 台3活扳手10"4 把4活扳手12"2 把5呆头扳手4 把6梅花扳手1 套7力矩扳手1 把8克丝钳140mm2 把9盘尺30 米1 把10盒尺3m3 把11人字梯5m2 付12榔头2。5P1 把13电焊机逆变1 台14线坠1 个15木梯 2 米1 个16螺丝刀大、中、小各 1把17切割机1 台18吊绳6 米2 根4．劳动力配置序号作业人员配置数量备注1电气安装工4 人2电焊工1 人3起重工1 人4普工3 人5．质量目标5.1 变电站氧化锌避雷器工程5.1.1 避雷器安装分项工程合格品率 100％.5。2 工序检验项目质量标准5.2。1 避...
